دوره آموزش کاربردی نرم افزار Arc GIS10.8(ایجاد رنگ های دلخواه برای نقشه)
ایجاد رنگ های دلخواه برای نقشه
در حالی که ArcMap رمپ های رنگی را با رنگ های از پیش انتخاب شده ارائه می دهد، می توانید رنگ های کلاس ها را به صورت دستی تغییر دهید. بهتر است کلاس های بیشتری با رنگ های روشن و تعداد کمی با رنگ های تیره داشته باشید زیرا چشم انسان می تواند رنگ های روشن را راحت تر از تیره ها تشخیص دهد. بنابراین در اینجا یک رمپ رنگی سفارشی ایجاد می کنید که با سفید شروع می شود و با آبی تیره به پایان می رسد.
تغییر رنگ کلاس به صورت دستی
- سند نقشه خود را به عنوان Tutorial2-4.mxd در پوشه Chapter2 ذخیره کنید و لایه Renter Occupied by County را خاموش کنید.
- در پنجره Table Of Contents، بر روی Owner Occupied by County کلیک راست کرده و روی Properties > Tab Symbology کلیک کنید.
- روی Color Ramp راست کلیک کرده و روی Properties کلیک کنید.
- روی کادر رنگ کنار رنگ ۱ کلیک کنید و اگر رنگ سفید قطب شمال سفید نبوده است.
- Color 2 را انتخاب کنید، روی کادر رنگ کنار رنگ ۲ کلیک کنید، روی رنگ Dark Navy کلیک کنید و روی OK > OK کلیک کنید.

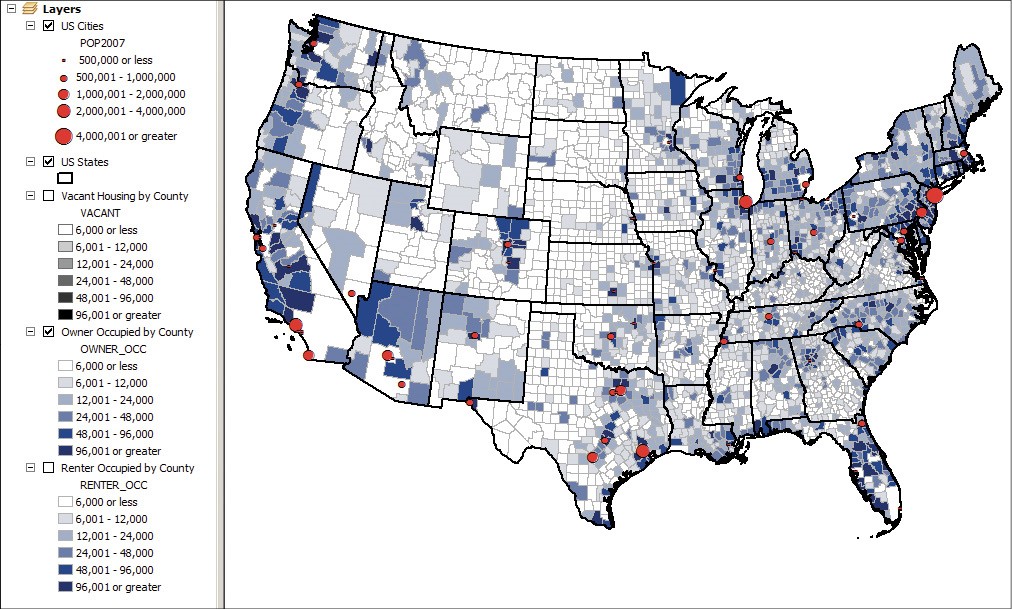

نقشه جمعیت بر اساس شهرستان تغییر می کند تا رمپ رنگی جدید را منعکس کند.
در مرحله بعد، هر جعبه رنگ را به صورت دستی تغییر می دهید.
- در پنجره Table Of Contents، روی کادر رنگی کنار ۶۰۰۱–۱۲۰۰۰ برای لایه Owner Occupied by County کلیک کنید.

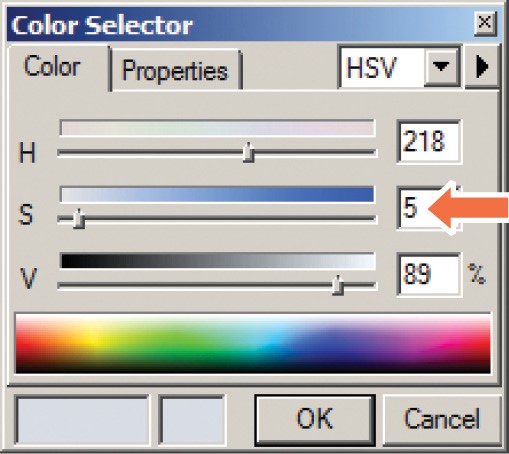

- روی گزینه کنار Fill Color کلیک کنید و روی More Colors کلیک کنید.
۵٫۸ را برای مقدار Saturation (S) تایپ کنید و روی OK > OK کلیک کنید.

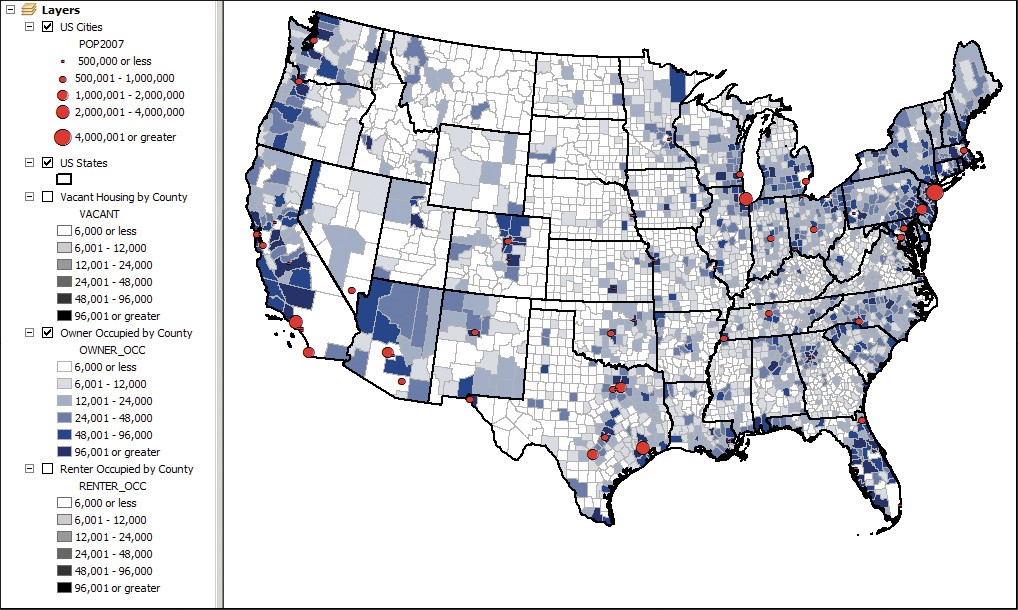

مراحل ۶ و ۷ را برای دو جعبه رنگ بعدی لایه Owner Occupied by County تکرار کنید و میزان اشباع را به ۲۰% و ۴۰% تغییر دهید. در تب نمادشناسی پنجره ویژگی های لایه، Shift را فشار دهید تا همه کلاس ها انتخاب شوند. روی عنوان Symbol > Properties for Selected Symbol(های) کلیک کنید و یک طرح کلی خاکستری ۳۰% را انتخاب کنید تا رنگ طرح کلی را برای تمام جعبه های رنگی این لایه تغییر دهید. فایل لایه را به عنوان Tutorial2-4.lyr ذخیره کنید و لایه را با رنگ های جدید (و همان کلاس ها) در لایه Renter Occupied by County اعمال کنید. پس از اتمام، سند نقشه خود را ذخیره کنید.
