دوره آموزش کاربردی نرم افزار Arc GIS10.8(کاوش ArcGlobe)
کاوش ArcGlobe
ArcGlobe یک زیرساخت نقشه پایه یکپارچه در یک رابط ArcScene مانند برای کل جهان با تصاویر، ارتفاعات، مرزهای سیاسی و بزرگراه ها فراهم می کند. می توانید لایه های خود را به ArcGlobe اضافه کنید و به سرعت یک برنامه GIS چشمگیر داشته باشید. برای استفاده از سرویس وب که نقشه های پایه را ارائه می دهد، به اتصال اینترنت پهن باند نیاز دارید.
ArcGlobe را راه اندازی کنید
- در دسکتاپ خود، روی Start > ArcGIS > ArcGlobe 10.8.x کلیک کنید.

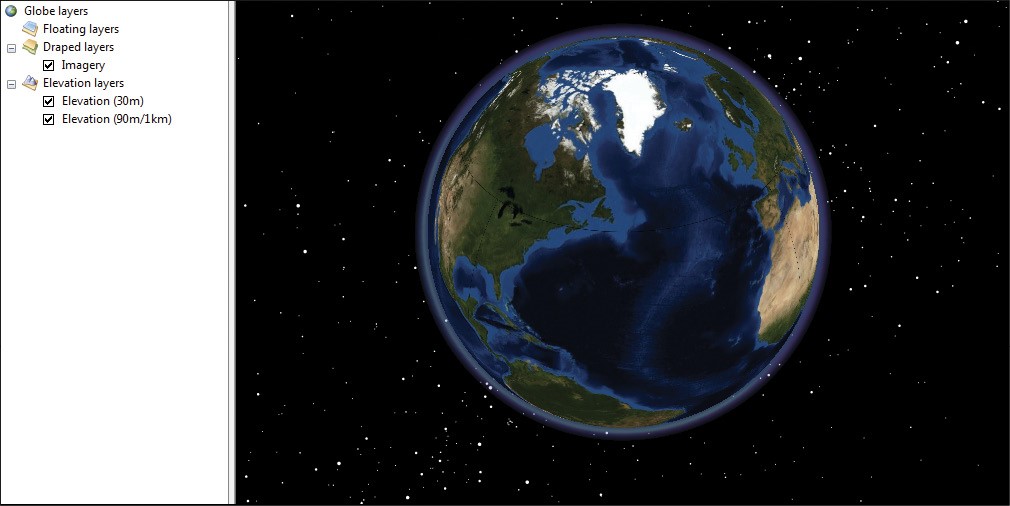

ArcGlobe باز می شود و لایه های پیش فرض ارائه شده توسط Esri را نشان می دهد.
- فایل را به عنوان آموزش ۱۰-۱۰٫۳ddبه پوشه Chapter10 شماذخیره کنید.
فایل های ArcGlobe دارای پسوند .۳dd هستند.
ArcGlobe را کاوش کنید
به طور پیش فرض، ArcGlobe با انتخاب ابزار Navigate باز می شود.
- روی صفحه نمایش کلیک کنید، نگه دارید و به سمت راست بکشید تا ساحل غربی آمریکای شمالی در مرکز نقشه باشد.

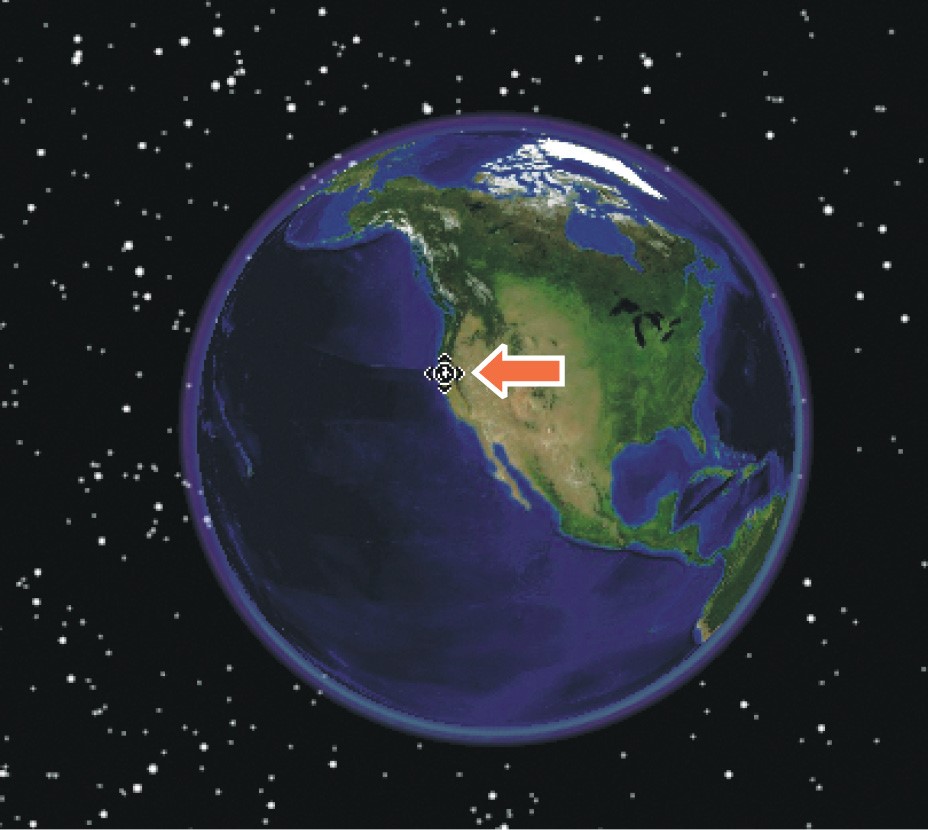

- مکان نما را همانطور که در تصویر نشان داده شده است قرار دهید.
- کلیک راست کرده و به سمت پایین بکشید تا سانفرانسیسکو ظاهر شود، و سپس با استفاده از دکمه سمت چپ ماوس، نقشه را در سانفرانسیسکو دوباره تغییر دهید.
اگر نمی‌دانید سانفرانسیسکو در کجا واقع شده است، می‌توانید لایه CACounties را از UnitedStates.gdb اضافه کنید، San Francisco County را انتخاب کنید و روی ویژگی‌های انتخابی zoom کنید.

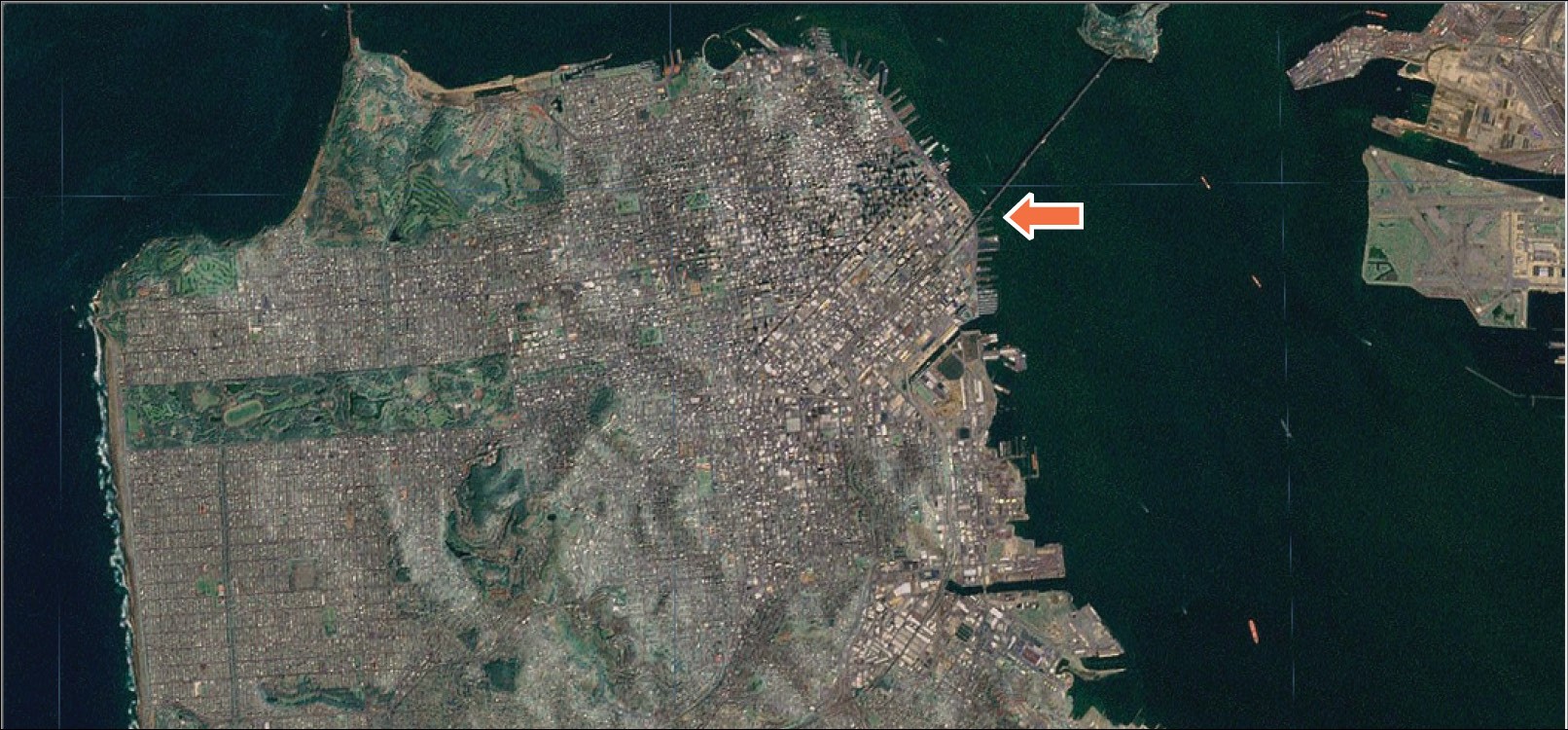

- این روند را تا زمانی که بتوانید سانفرانسیسکو و پل خلیج را ببینید ادامه دهید.
اگر در نقطه ای نیاز به کوچکنمایی دارید، روی نقشه کلیک راست کرده و به سمت بالا بکشید. همچنین می توانید از چرخ ماوس خود برای zoom استفاده کنید.

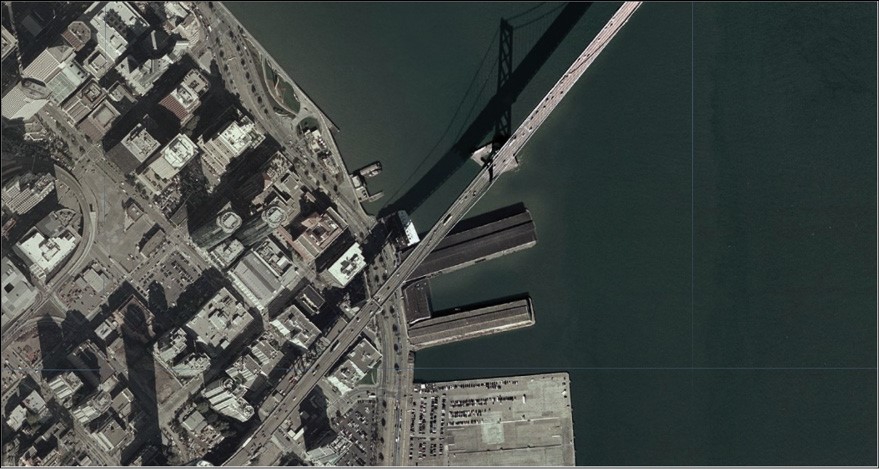

- همانطور که در تصویر نشان داده شده است، حتی نزدیکتر بزرگنمایی کنید.
در اینجا می توانید سایه پل خلیج را ببینید.
- روی نشانک‌ها > ایجاد نشانک کلیک کنید و یک نشانک به نامپل خلیج سانفرانسیسکو ایجاد کنید.

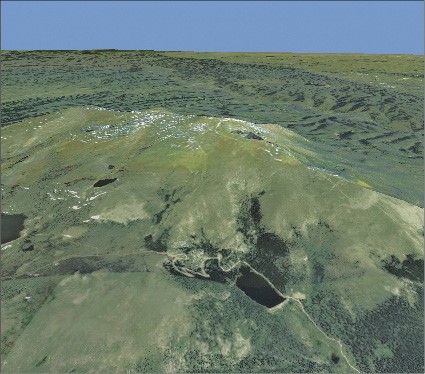

روی یک منطقه کوهستانی از کره زمین zoom کنید و از دکمه حالت جهت یابی برای مشاهده ارتفاع استفاده کنید. می توانید کوه ها را به صورت سه بعدی مشاهده کنید. می‌توانید کوه‌ها را با استفاده از «یافتن با برگه مکان‌ها» پیدا کنید، روی آن‌ها بزرگنمایی کنید و سپس کوچکنمایی کنید. سپس برای مشاهده ارتفاع، روی دکمه Navigation Mode کلیک کنید. به عنوان مثال، تصویر نمایی از پیکس پیک، کلرادو است.
داده های برداری در مقیاس بزرگ را اضافه و نمایش دهید
شما می توانید لایه های نقشه را برای هر نقطه از جهان اضافه کرده و نمایش دهید. بعد، دو لایه برای شهر نیویورک اضافه می کنید.
- روی دکمه افزودن داده کلیک کنید، پوشه Data را به NYC.gdb مرور کنید و روی Boroughs > Add > Next > Finish > Close کلیک کنید.
- در فهرست مطالب، روی Boroughs راست کلیک کنید، روی Properties > Tab Symbology کلیک کنید و نماد لایه را به no fill و یک طرح کلی زرد روشن با عرض ۱ تغییر دهید.
- در فهرست مطالب، روی Boroughs > Zoom To Layer کلیک راست کنید.
- در فهرست مطالب، Boroughs را بالای لایه Imagery بکشید.

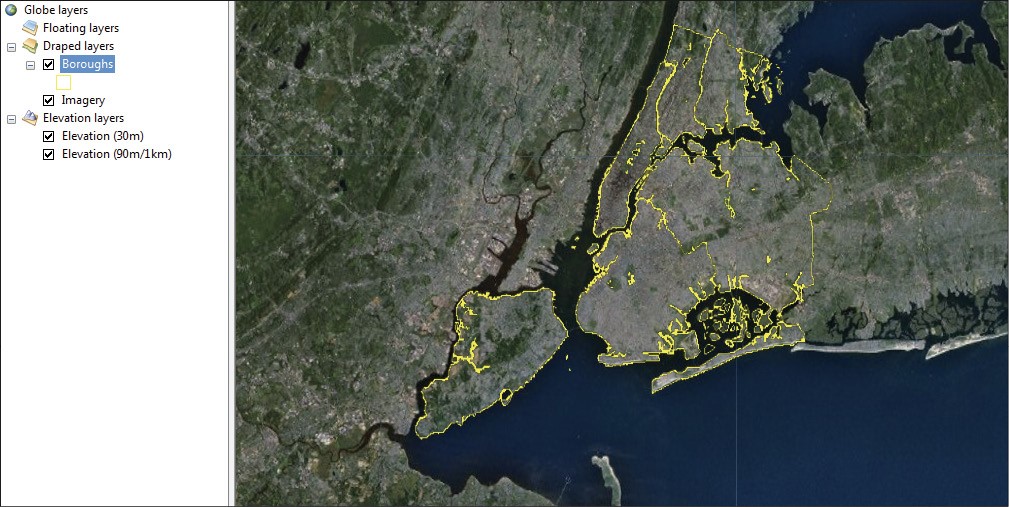

می توانید بخش های شهر نیویورک را با رنگ زرد ببینید.
- لایه ManhattanWaterfrontParks را از NYC.gdb اضافه کنید و به عنوان یک پر سبز نماد کنید.
- به ناحیه منهتن پایین zoom کنید.
- لایه Boroughs را خاموش کنید.

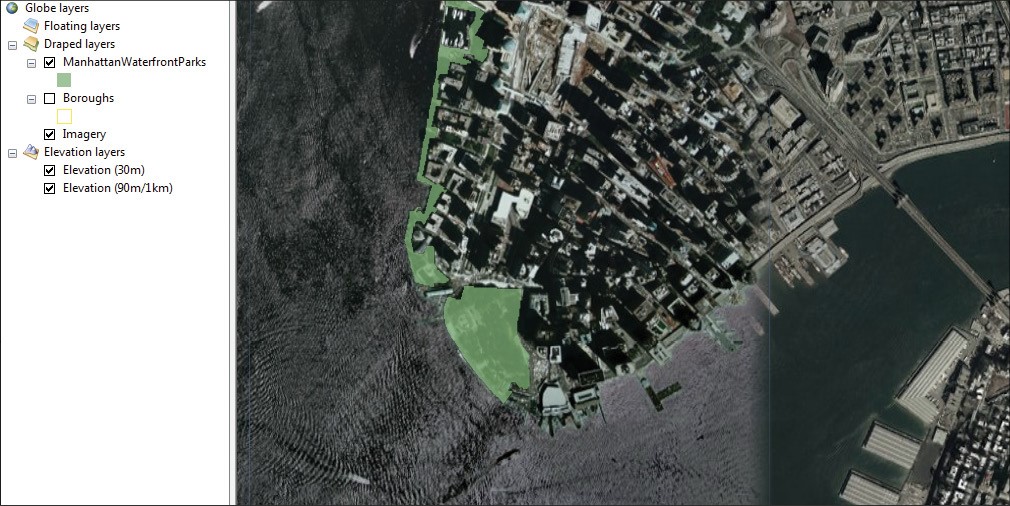

شما می توانید پارک های ساحلی شهر نیویورک را به صورت چند ضلعی و تصویر هوایی ببینید.
- یک نشانک فضایی به نام منهتن پایین ایجاد کنید.
افزودن لایه‌های دیگر نیویورک و بزرگنمایی در بخش‌های مختلف نیویورک را تمرین کنید. فایل ArcGlobe خود را ذخیره کنید و ArcGlobe را ببندید.
