دوره آموزش کاربردی نرم افزار Arc GIS10.8(پیمایش صفحه ها)

پیمایش صفحه ها

پیمایش در سه بعدی پیچیده تر از دو بعدی است، بنابراین ArcScene ابزارهای ناوبری اضافی را اضافه می کند.

نمای مرکزی در مکان هدف و تنظیم ناظر

1. صفحه را به عنوان Tutorial10-4.sxdبه پوشه Chapter10ذخیره کنید.

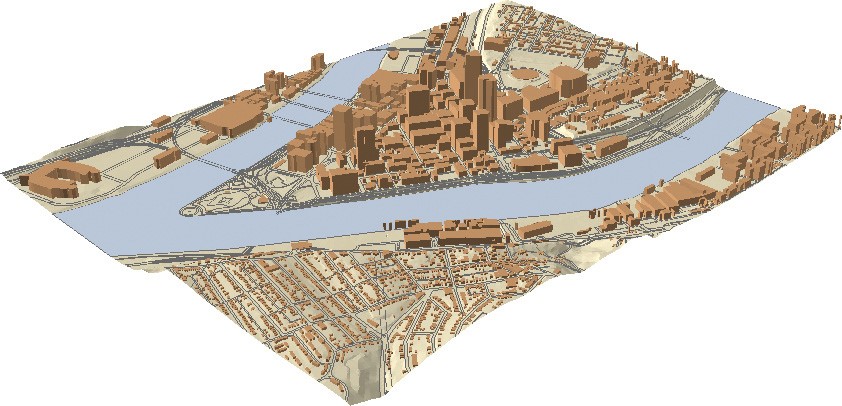

2. لایه Image را بردارید، Bldgs را روشن کنید و تا اندازه نقشه zoom کنید.

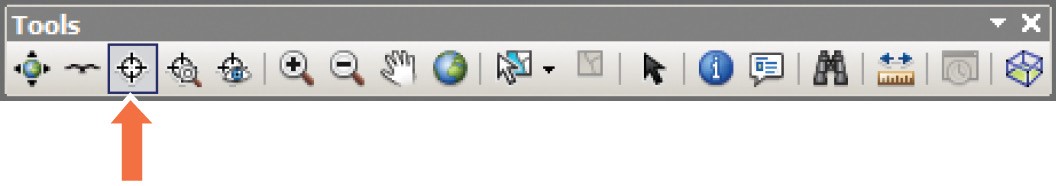

3. در نوار ابزار Tools، روی دکمه Center on Target کلیک کنید.

۴٫روی مکانی در محله کوه واشنگتن که مشرف به شهر پیتسبورگ است کلیک کنید.

۵٫در نوار ابزار Tools، روی دکمه Set Observer کلیک کنید.

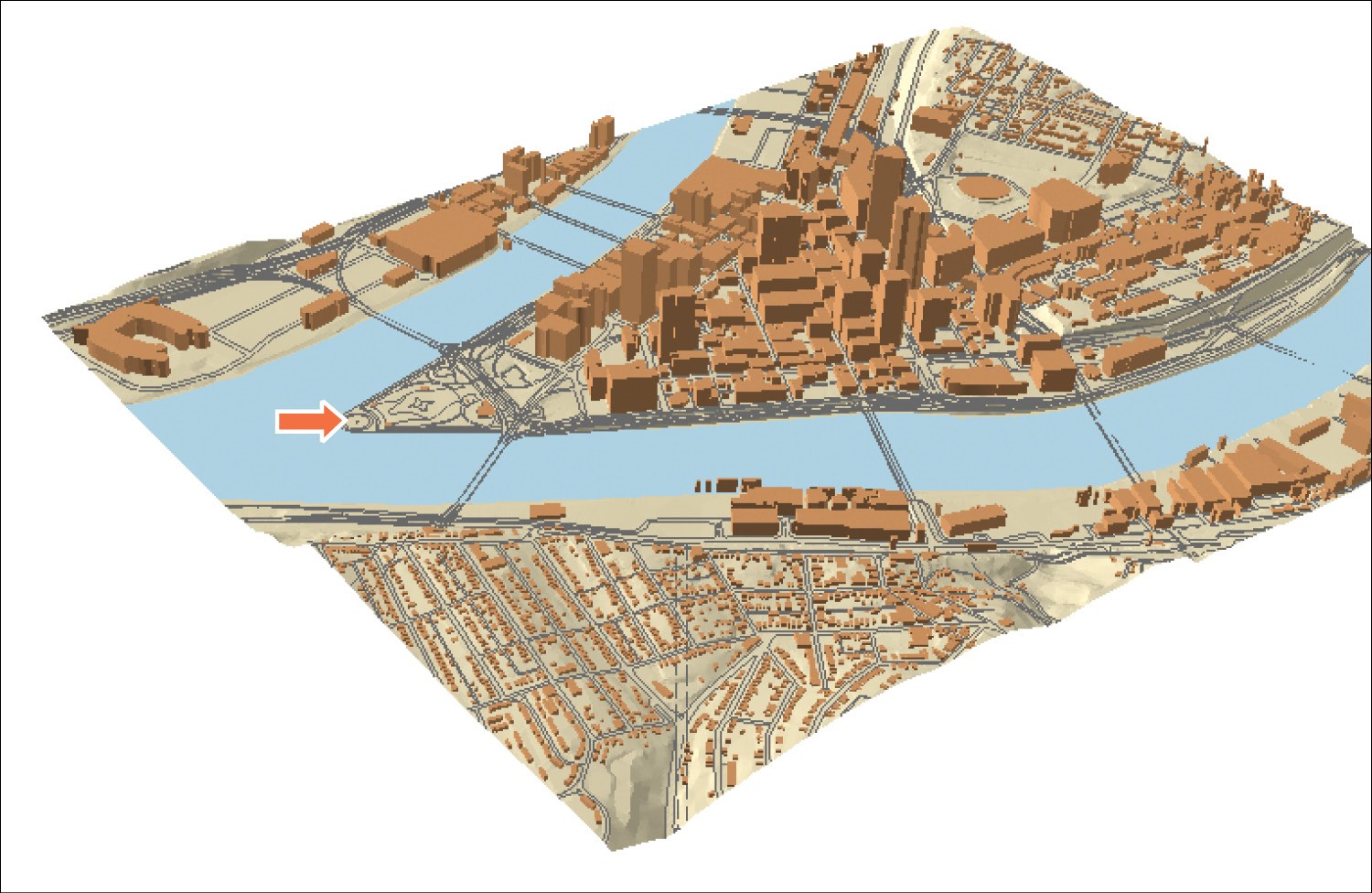

۶٫برای تعیین مکان ناظر، روی مکانی که در آن سه رودخانه به هم می رسند، به نام Point، کلیک کنید. تصویر اول را ببینید.

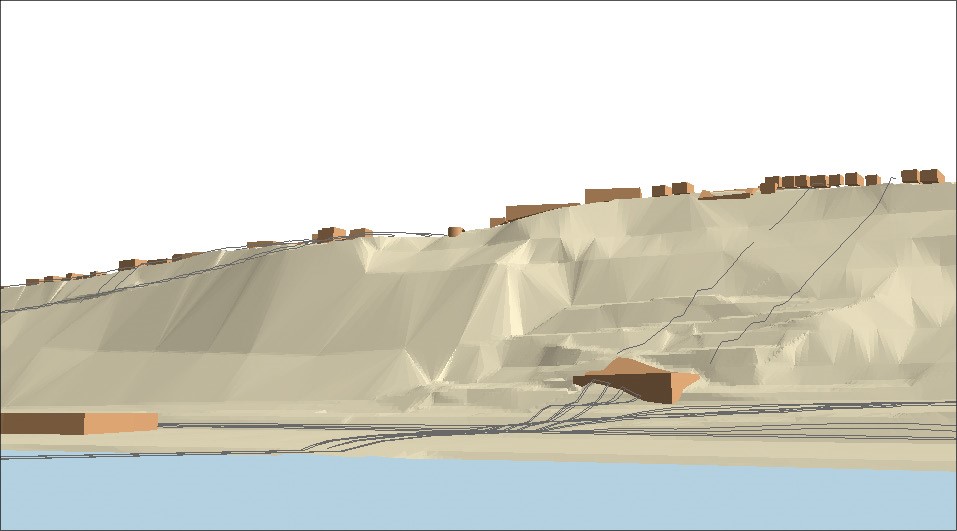

نمای حاصل (تصویر دوم) از منظر ناظری در پوینت است که به سمت محله کوه واشنگتن می نگرد.

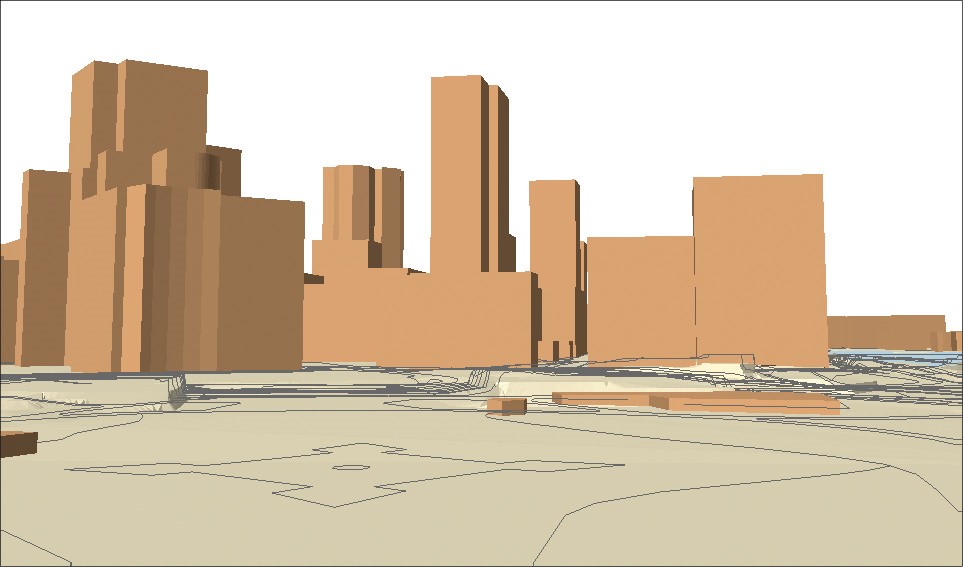

استفاده از ابزار Zoom To Target را تمرین کنید که به مکان مورد نظر zoom می کند.

از طریق یک صفحه پرواز کنید

1. zoom کامل
2. مکان ناظر را روی محل تلاقی سه رودخانه در نقطه تنظیم کنید.

صفحه به آرامی به آن مکان تغییر می کند.

3. از نوار ابزار Tools، روی دکمه Fly کلیک کنید.

برای یک پرواز وحشی آماده شوید!

4. با نشانگر پرنده در هر نقطه از صحنه کلیک کنید و دوباره کلیک کنید تا پرواز خود را شروع کنید.
5. به آرامی ماوس را به سمت چپ، راست، بالا یا پایین ببرید. برای افزایش سرعت روی دکمه سمت چپ ماوس کلیک کنید و برای کاهش سرعت روی دکمه سمت راست ماوس کلیک کنید.
6. ESC را روی صفحه کلید فشار دهید تا پرواز متوقف شود.

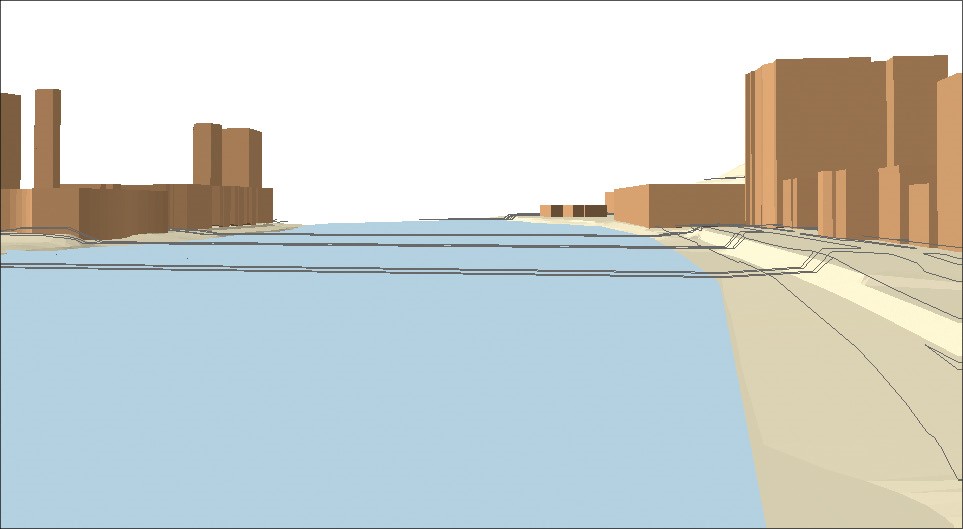

نمای جدیدی از جایی که پرواز را متوقف کرده اید ظاهر می شود.

7. zoom کامل

ایجاد چند نما

نماهای سه بعدی می تواند پیچیده باشد. استفاده از چند نما به شما امکان می‌دهد در زمانی که هنوز روی نقشه کلی زوم می‌کنید، به مناطق کوچک zoom کنید.

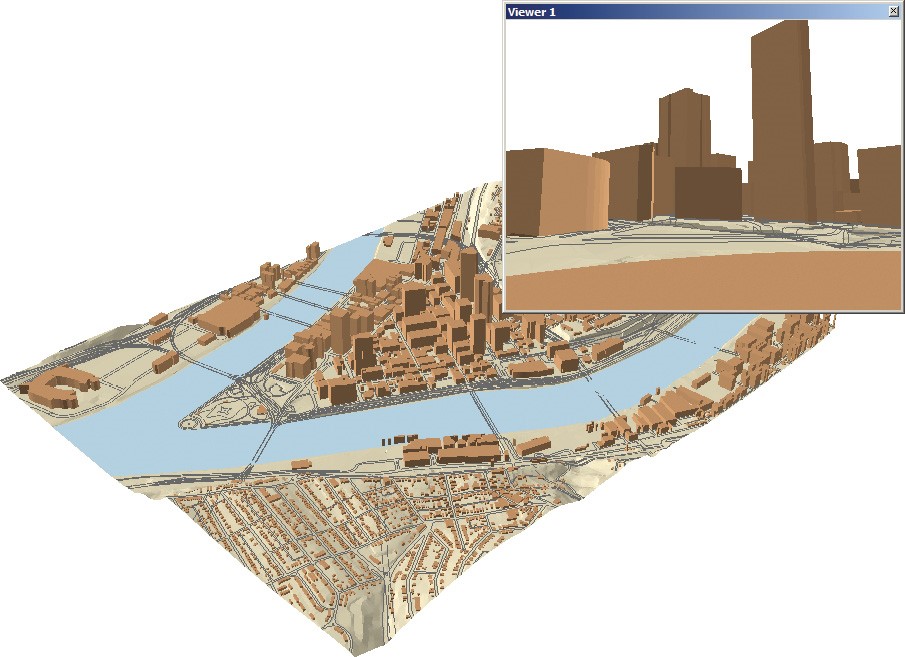

1. از نوار ابزار استاندارد، روی دکمه Add Viewer کلیک کنید .
2. با انتخاب پنجره Viewer1، روی دکمه‌های Target، Observer، Navigate و Zoom کلیک کنید تا نمای را تغییر دهید.

همچنین می توانید از چرخ اسکرول روی ماوس خود برای بزرگنمایی و کوچکنمایی استفاده کنید.

3. صفحه را ذخیره کنید.
