دوره آموزش کاربردی نرم افزار Arc GIS10.8(ویژگی های نقطه رقومی شده)
ویژگی های نقطه رقومی شده
علاوه بر مسیرهای اتوبوس، ویژگی های نقطه ای برای ایستگاه های اتوبوس برای اهداف برنامه ریزی مورد نیاز است. در این تمرین، مکان های ایستگاه اتوبوس را به عنوان نقطه رقومی می کنید.
یک کلاس عارضه نقطه ای برای ایستگاه های اتوبوس ایجاد کنید
- پوشه نقشه خود را به عنوان آموزش ۷-۳٫mxdبه پوشه Chapter7ذخیره کنید.
- روی Windows > Catalog کلیک کنید.
- در درخت واره catalog، به Chapter7.gdb بروید.
- روی Chapter7.gdb کلیک راست کرده و New > Feature Class را کلیک کنید.
- در قسمت Name ایستگاه های اتوبوس تایپ کنید.
- Point Features را برای Type انتخاب کرده و Next را بزنید.
- روی NAD_1983_StatePlane_Pennsylvania_South_FIPS_3702_Feet کلیک کنید و سه بار Next را کلیک کنید.

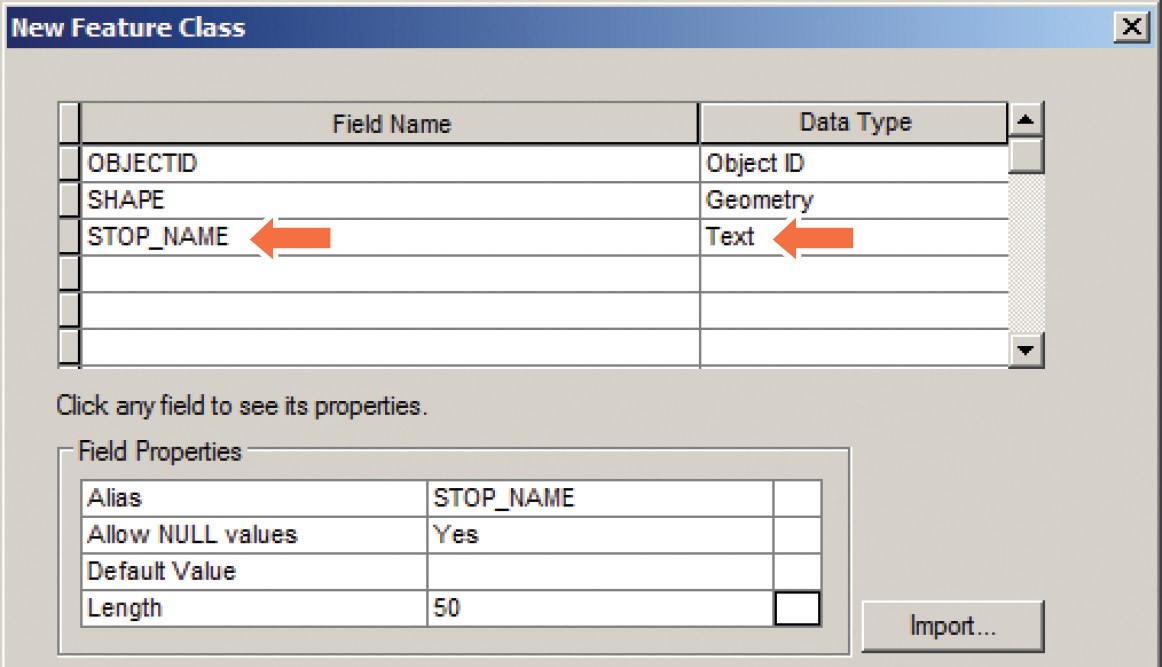

- STOP_NAMEبه عنوان یک فیلد جدیدتایپ کنید و Text را به عنوان نوع داده انتخاب کنید.
لایه های نقطه BusStops به پوشه نقشه شما اضافه می شود و شما آماده رقومی کردن آنها هستید.
- روی Finish کلیک کنید و پنجره catalog را ببندید.
snapping را خاموش کنید
مسیرهای اتوبوس در محله Middle Hill از خطوط مرکزی خیابان منحرف می‌شوند، بنابراین باید قابلیت snapping عوارض را خاموش کنید.
- روی Customize > Toolbars > Snapping کلیک کنید.
- برای خاموش کردن همه گزینه‌های snapping، دکمه‌های نقطه پایان و رأس را از حالت انتخاب خارج کنید.
نقشه را آماده کنید و نقاط را رقومی کنید
- در فهرست مطالب، روی نماد راهنما لایه BusStops کلیک کنید. نماد را به دایره ۲، رنگ را به مریخ قرمز و اندازه را به ۸ تغییر دهید و روی OK کلیک کنید.
- بزرگنمایی به نشانک مسیر خیابان مرکز.
- از نوار ابزار ویرایشگر، روی ویرایشگر > شروع ویرایش کلیک کنید.
- روی BusStops > OK کلیک کنید.
- در نوار ابزار ویرایشگر، روی دکمه Create Features کلیک کنید.
- روی BusStops در پنل Create Features و Point در پانل Construction Tools کلیک کنید.

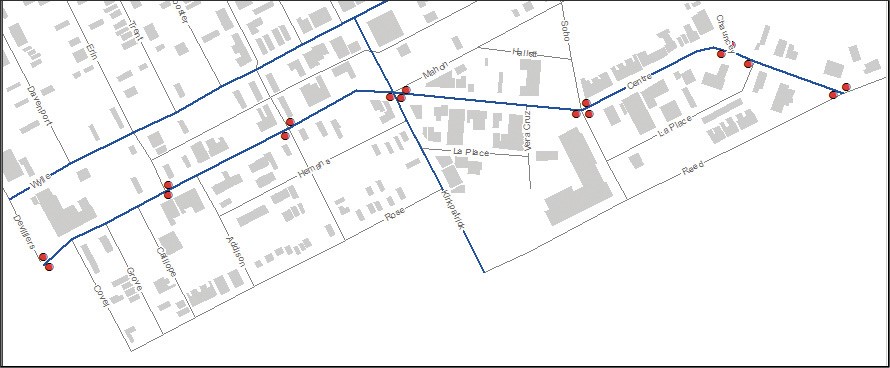

۷٫برای قرار دادن ایستگاه های تقریبی اتوبوس زیر در مسیر خیابان Centre کلیک کنید:
۸٫پس از اتمام، روی Editor > Stop Editing کلیک کنید و برای ذخیره نقاط BusStops روی Yes کلیک کنید.

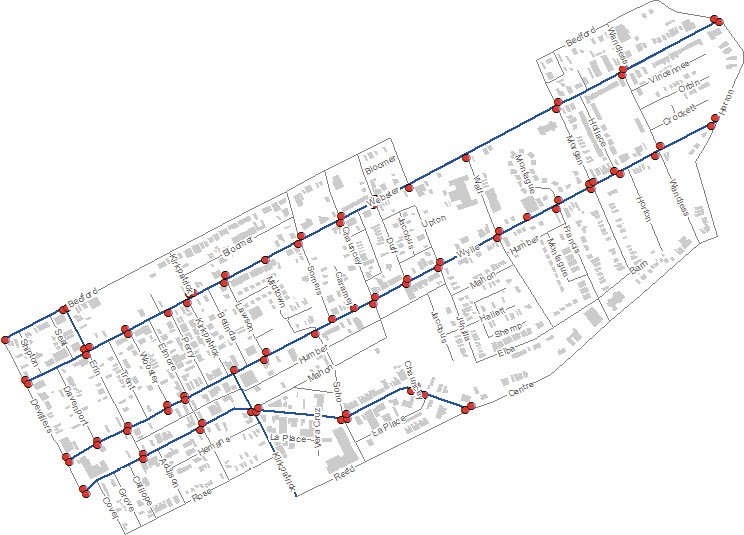

ایستگاه های اتوبوس را برای خیابان های بدفورد/ارین، وبستر، وایل و کرک پاتریک رقومی کنید. از نشانک های فضایی برای zoom مکان های مسیر استفاده کنید. نام های ساختگی ایستگاه های اتوبوس (به عنوان مثال، center و Soho) را برای چند ایستگاه تصادفی وارد کنید. پس از اتمام، ویرایش را متوقف کنید و ویرایش ها را در ایستگاه های اتوبوس خود ذخیره کنید. پلیگون های CommercialZones را که در آموزش ۷-۱ ایجاد کردید اضافه کنید. آیا به نظر می رسد که مسیرها و ایستگاه های اتوبوس به مناطق تجاری خدمات رسانی می کنند؟ فایل نقشه را ذخیره کنید.
