دوره آموزش کاربردی نرم افزار Arc GIS10.8(ویژگی های برش)
اطلاعات برش
در این پست، از ابزار geoprocessing Clip برای مرتب کردن بخش‌های خیابان Lower East Side با استفاده از کلاس اطلاعات Lower East Side استفاده می‌کنید. پس از انجام این کار، خیابان ها هیچ خط اضافی نخواهند داشت. توجه داشته باشید که برای کدگذاری جغرافیایی داده‌های آدرس جدولی با خیابان‌ها، باید از نسخه خیابان‌ها با مشخصات استفاده کنید زیرا ArcMap شماره خانه‌ها را با استفاده از شماره خانه‌های شروع و پایان بخش‌های خیابان درون‌یابی می‌کند. خیابان‌هایی که ArcMap clip می‌کند، شماره خانه‌های شروع و پایان اصلی اما طول‌های کوتاه‌تری دارند. این خطاهای مکان را فراتر از خطاهای ذاتی در خیابان های تقریبی معرفی می کند. از خیابان های برش داده شده در یک منطقه مطالعه فقط برای اهداف نمایش استفاده کنید.
clip خیابان ها
- فایل نقشه خود را به عنوان Tutorial6-2.mxd در پوشه Chapter6 ذخیره کنید.
- روی Geoprocessing > Clip کلیک کنید.

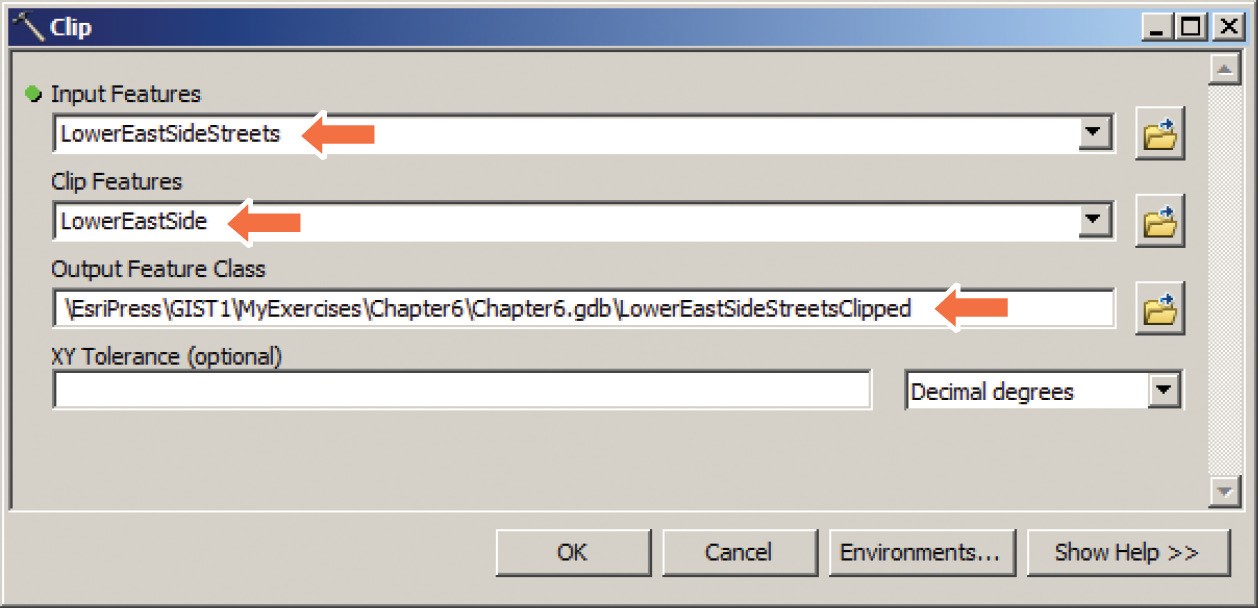

- در پنجره Clip، LowerEastSideStreets را به عنوان عوارض ورودی انتخاب کنید.
- LowerEastSide را برای عوارض Clip انتخاب کنید.
- کلاس عارضه خروجی را به‌عنوان LowerEastSideStreets در Chapter6.gdb ذخیره کنید.
- روی OK کلیک کنید و منتظر بمانید تا خیابان ها Clip شوند.
۷٫لایه LowerEastSideStreetsClipped را روشن کنید و لایه LowerEastSideStreets را خاموش کنید.

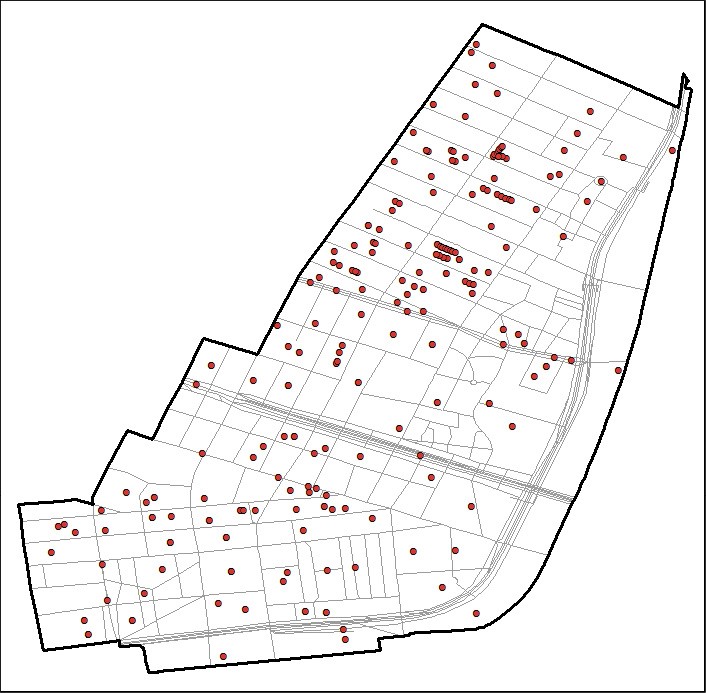

- همانطور که در نقشه مشاهده می شود، خیابان ها در لایه LowerEastSideClipped از مرز محله Lower East Side عبور نمی کنند.
۹٫فایل نقشه خود را ذخیره کنید.
dissolve کردن عوارض
شما می توانید با dissolve کردن پلیگون ها در یک کلاس عارضه که مقادیر مشخصه مشترک دارند، مرزهای اداری یا سایر انواع مرزها را ایجاد کنید. برای هر گروه از چند ضلعی های اصلی، dissolve کردن خطوط مرزی بیرونی گروه را حفظ می کند اما خطوط داخلی را پاک می کند. سازمان آتش نشانی شهر نیویورک، مانند اکثر ادارات آتش نشانی در سراسر جهان، به صورت شبه نظامی با گروهان، گردان ها و لشکرها سازماندهی شده است. در این پست شما از ابزار Dissolve برای dissolve چند ضلعی های شرکت آتش نشانی نیویورک برای ایجاد گردان های آتش و بخش های آتش استفاده می کنید.
یک فایل نقشه باز کنید
- Tutorial6-3.mxd را از پوشه Maps باز کنید.

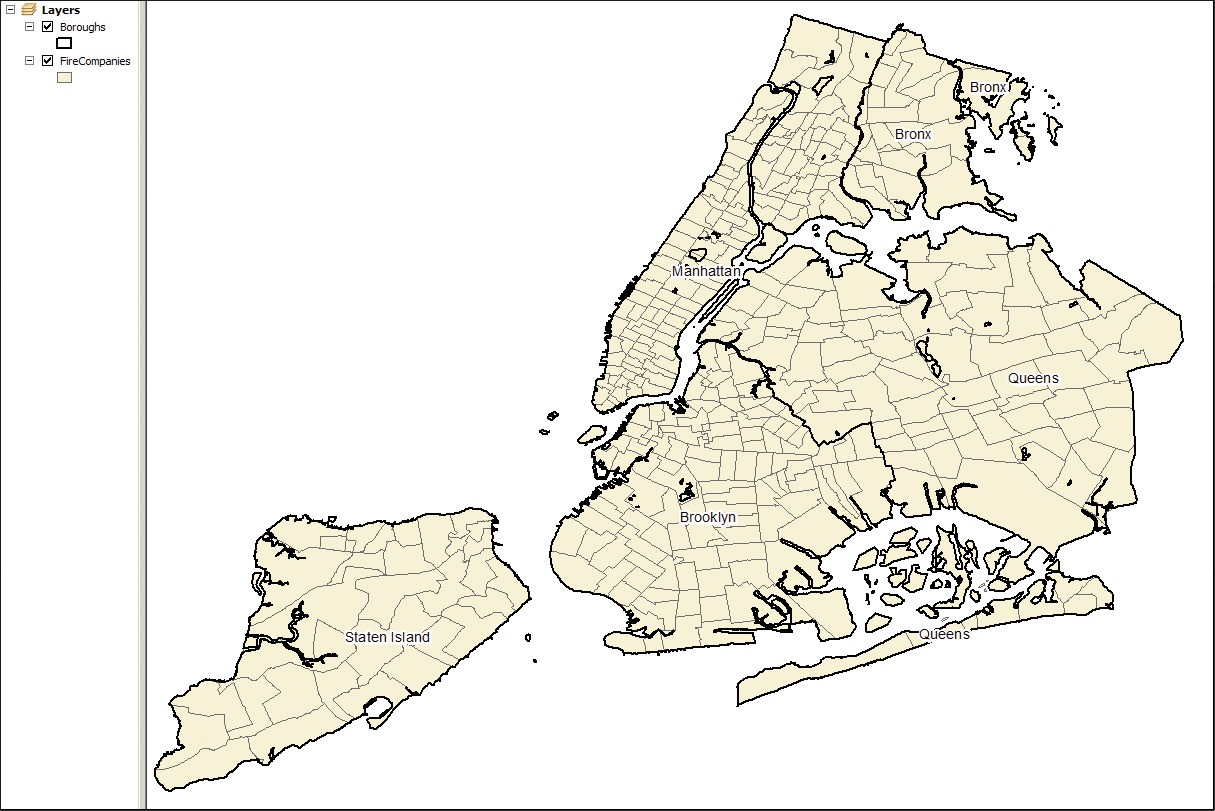

Tutorial6-3.mxd شامل نقشه ای از شرکت ها و مناطق آتش نشانی شهر نیویورک است.
- فایل نقشه را در پوشه Chapter6 ذخیره کنید.
ویژگی dissolve را بررسی کنید

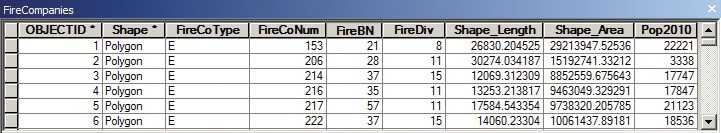

- در فهرست مطالب، روی FireCompanies کلیک راست کرده و Open Attribute Table را کلیک کنید.
اطلاعات FireBN و FireDiv برای جمع آوری در پلیگون های گردان آتش و تقسیم آتش استفاده می شود. فیلد Pop2010 جمعیت هر شرکت آتش نشانی را نشان می دهد و می تواند در طول فرآیند dissolve جمع شود.
- جدول را ببند.
گردان های آتش را dissolve کنید
- روی Geoprocessing > Dissolve کلیک کنید.
- در پنجره Dissolve، FireCompanies را به عنوان ویژگی های ورودی انتخاب کنید.
- کلاس عوارض خروجی را به عنوان FireBattalions در Chapter6.gdb ذخیره کنید.
- FireBN را به عنوان فیلد Dissolve انتخاب کنید.
- POP2010 را برای فیلد(های) آمار انتخاب کنید.
توجه: اخطار x قرمز را نادیده بگیرید.
- روی منوی کشویی Statistic Type کلیک کنید و SUM را انتخاب کنید.
این یک تنظیم اختیاری است. هنگامی که dissolve اجرا می شود، ArcGIS مقادیر موجود در فیلد POP2010 را برای هر گروه از پلیگون با مقدار FireBN یکسان جمع می کند. به عبارت دیگر، جمعیت را تا ویژگی چندضلعی جدید گردان های آتش جمع می کند.

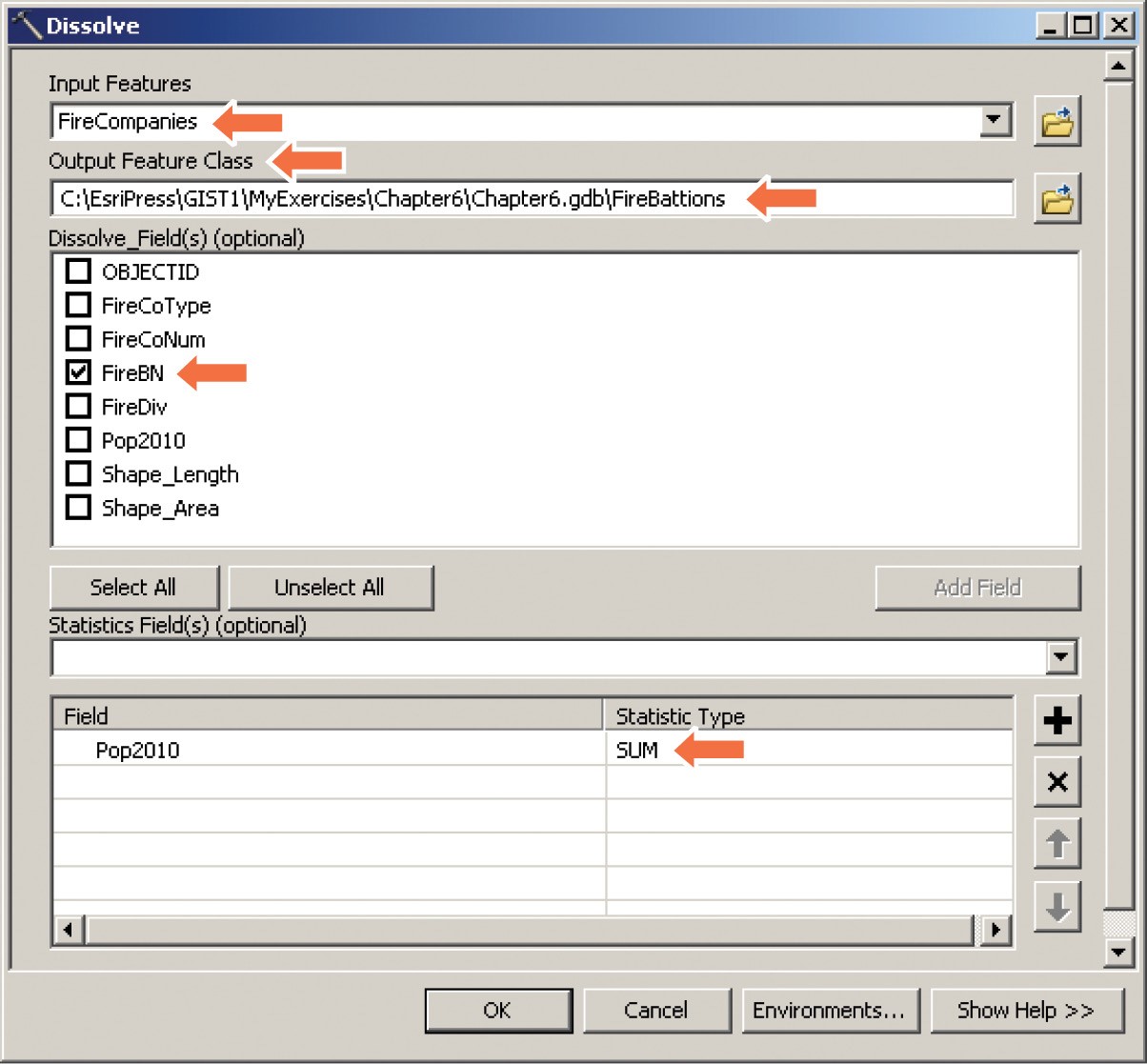

- انتخاب های خود را مطابق تصویر با FireCompanies برای ویژگی های ورودی، FireBattalions برای کلاس ویژگی های خروجی، FireBN برای Dissolve_Field(ها) و SUM برای نوع آماری تأیید کنید.
۸٫روی OK کلیک کنید و منتظر بمانید تا چند ضلعی ها حل شوند.

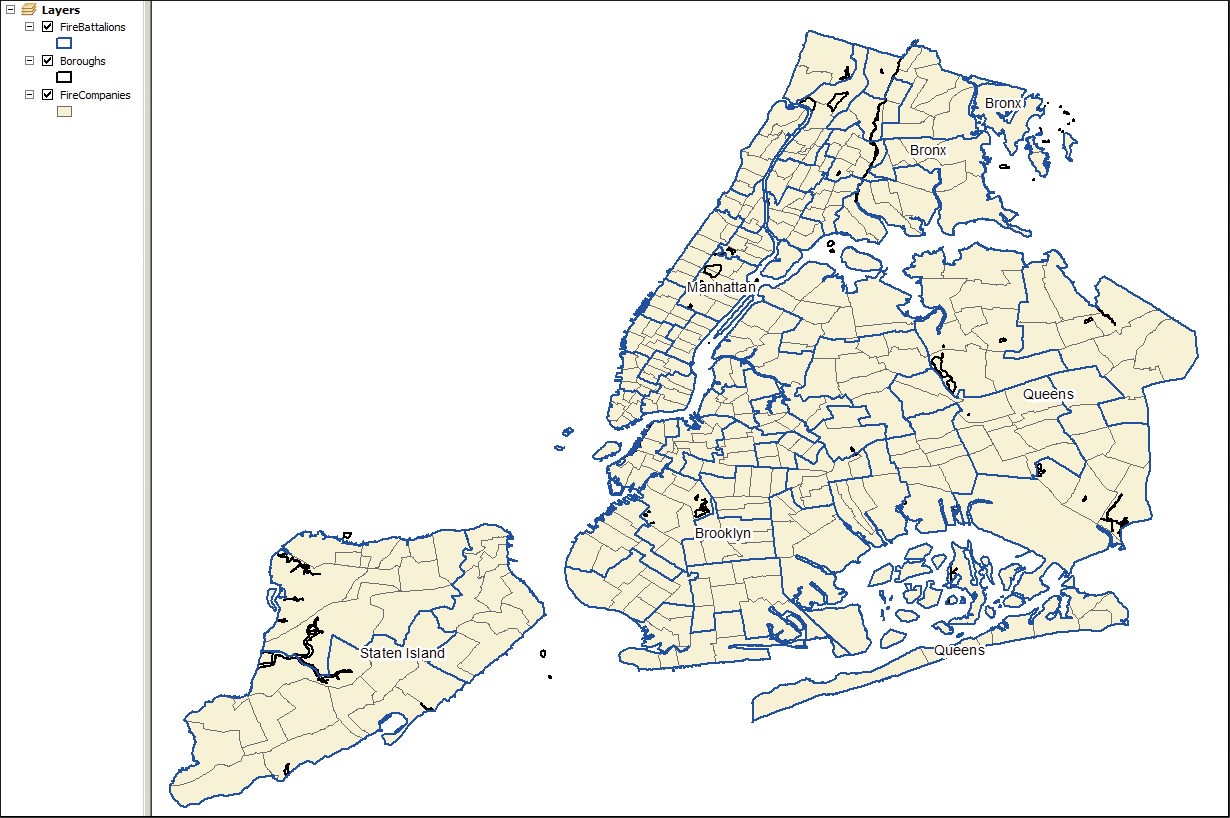

۹٫لایه جدید را با پر کردن توخالی، رنگ طرح کلی آبی فوق العاده و عرض طرح ۱٫۱۵ نماد کنید.

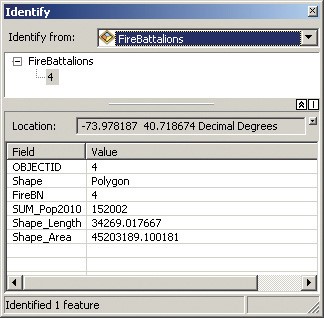

۱۰٫روی Lower Manhattan زوم کنید و از ابزار Identify برای مشاهده اطلاعات ویژگی گردان آتش نشانی شماره ۴ در محله Lower East Side استفاده کنید.
مقدار SUM_POP2010 مجموع فرآیند انحلال است که از مقادیر POP2010 لایه FireCompanies در ۱۵۲۰۰۲ به دست آمده است.
از ابزار Dissolve و فیلد FireDiv برای ایجاد تقسیمات آتش استفاده کنید. فیلد جمع POP2010 در حین dissolve شدن. نماد لایه جدید بدون پر کردن، رنگ طرح کلی قرمز توسکانی و عرض طرح ۱٫۱۵ است. فایل نقشه خود را ذخیره کنید.
