قرار دادن عوارض بر روی یک TIN
اکنون که یک TIN سه بعدی دارید، می توانید لایه های نقشه دو بعدی را روی آن بپوشانید تا آنها را به صورت سه بعدی نشان دهید.
حاشیه های پرده
- صفحه را به عنوان Tutorial10-3.sxdبه پوشه Chapter10ذخیره کنید.
- در فهرست مطالب، لایه اصلی Topo را خاموش کنید.
- روی دکمه Add Data کلیک کنید، به ۳DAnalyst.gdb بروید و روی Curbs > Add کلیک کنید.
حاشیه ها در زیر خطوط TIN ظاهر می شوند.
- در فهرست مطالب، روی لایه Curbs کلیک راست کرده و روی Properties کلیک کنید.

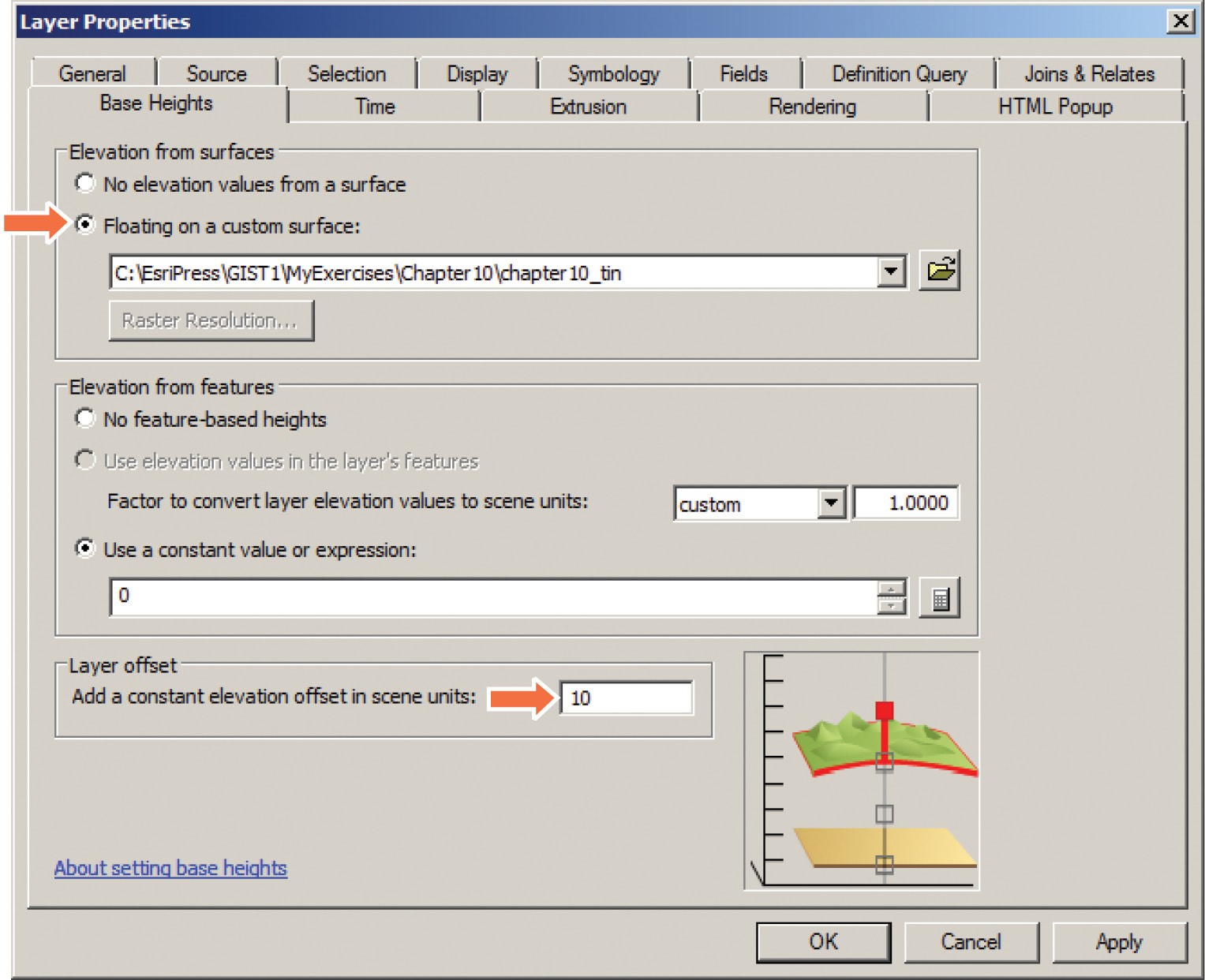

- روی تب Base Heights کلیک کنید و دکمه رادیویی کنار شناور روی سطح سفارشی را انتخاب کنید.
ارتفاع پایه ارتفاعی است که این لایه نقشه مسطح در آن ظاهر می شود.
- ۱۰به عنوان عدد افست لایه تایپ کنید.
این افست پیاده روها را اندکی بالا می برد تا به خطوط “اتخاذ” نکنند.
- روی Apply کلیک کنید و OK را بزنید.
- رنگ لایه Curbs را به خاکستری متوسط/تیره تغییر دهید.

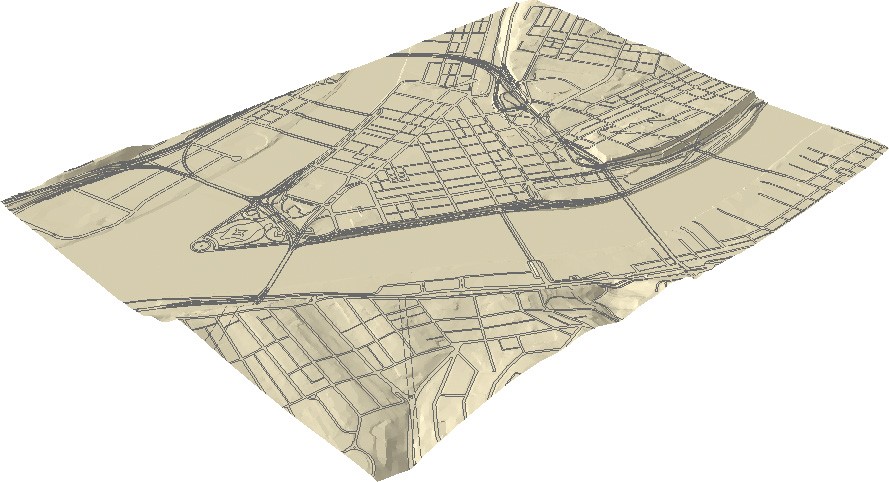

نقشه به‌دست‌آمده حاشیه‌هایی را نشان می‌دهد که روی خطوط قرار گرفته‌اند.

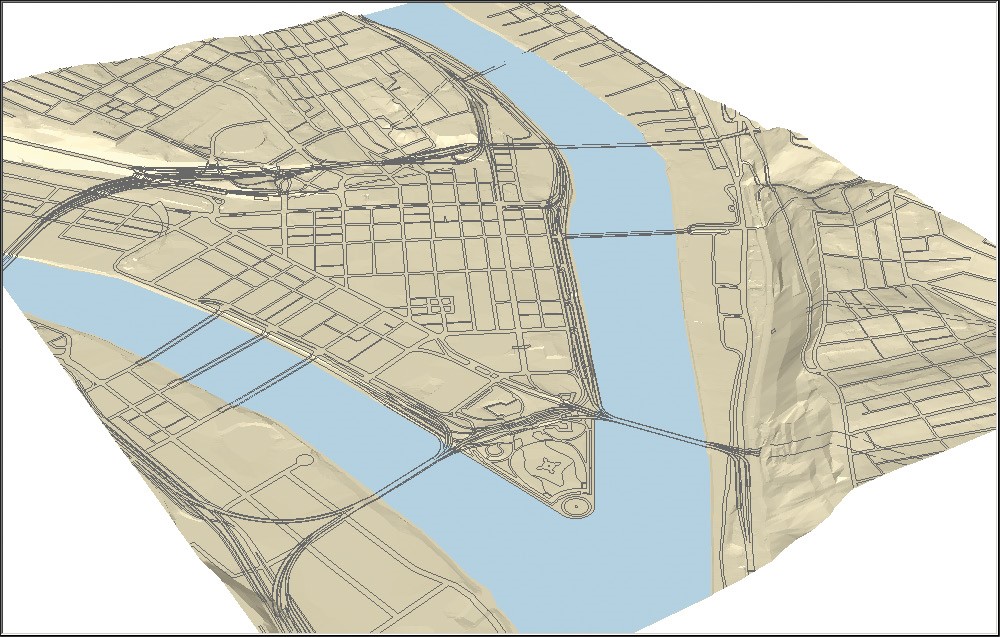

عوارض پلیگونی رودخانه‌ها را از ۳DAnalyst.gdb اضافه کنید، رنگ را به آبی بدنه آبی تغییر دهید و آن را روی TIN قرار دهید. Layer offset را روی ۳ تنظیم کنید. از ابزار Navigate برای مشاهده صفحه از زوایای مختلف استفاده کنید. وقتی تمام شد، تا حد کامل zoom کنید.
پرده و بیرون ساختمان ها
- روی دکمه Add Data کلیک کنید، به ۳DAnalyst.gdb بروید و روی Bldgs > Add کلیک کنید.
این عمل لایه ساختمان ها را با تعداد طبقات ساختمان در جدول عوارض اضافه می کند. تعداد طبقات ساختمان های پیتسبورگ ساختگی است اما تخمین خوبی است.
- روی لایه Bldgs کلیک راست کرده و روی Properties کلیک کنید.
- روی تب Base Heights کلیک کنید، دکمه رادیویی کنار شناور روی سطح سفارشی را انتخاب کنید و فصل ۱۰_tin را انتخاب کنید.
- عدد۵برای افست لایه تایپ کنید.

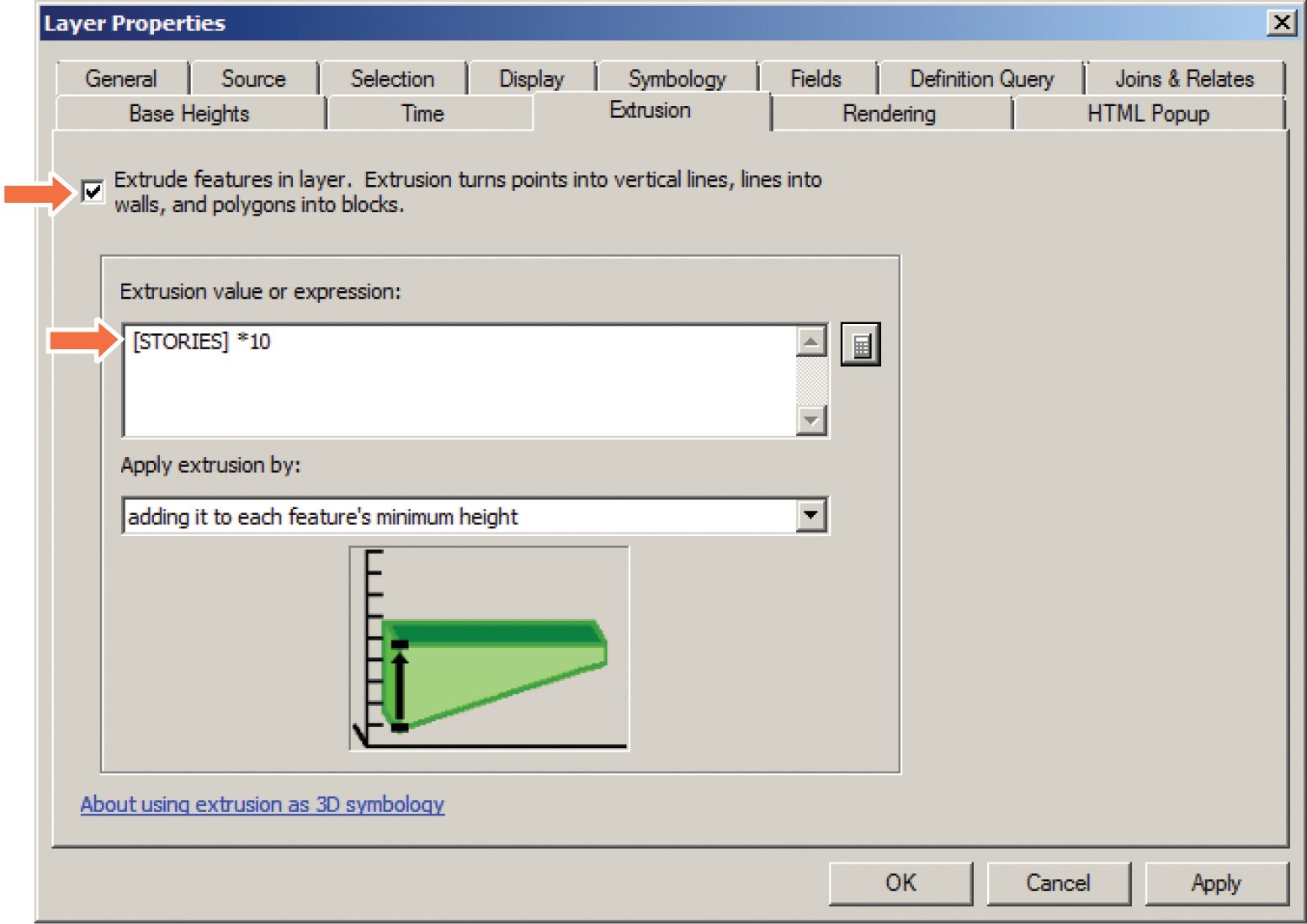

- روی تب Extrusion کلیک کنید و کادر کنار Extrude features in layer را انتخاب کنید.
- عبارت زیر را برای مقدار Extrusion وارد کنید: [STORIES] * 10.
ارتفاع ساختمان با فرض اینکه ارتفاع هر طبقه ۱۰ فوت باشد تقریبی است. برای انتخاب فیلد می توانید از دکمه بیان ماشین حساب استفاده کنید.
- روی OK کلیک کنید.
- رنگ ساختمان ها را به Sunset Orange تغییر دهید.
نمای حاصل ساختمان هایی با ارتفاعات مختلف است که همگی درست بالای TIN قرار گرفته اند. بیشتر ساختمان‌ها در محله مونت واشنگتن خانه‌های مسکونی هستند، در حالی که منطقه مرکز شهر شامل ساختمان‌های بلند است.
یک تصویر هوایی بپوشانید
علاوه بر ویژگی‌های برداری، می‌توانید تصاویر را روی یک TIN قرار دهید. در این تمرین، شما یک تصویر هوایی USGS را که به عنوان فایل برنامه ملی تصویربرداری کشاورزی (چهار باند) دانلود شده است، می نویسید. یک تصویر با کیفیت بهتر نیز می تواند دانلود شود اما اندازه فایل بسیار بزرگتر خواهد بود.
- لایه Bldgs را خاموش کنید و به نمای مشابهی در تصویر بروید.
- روی دکمه Add Data کلیک کنید، به ۳DAnalyst.gdb بروید و روی Image > Add کلیک کنید.
این عمل تصویر هوایی USGS را اضافه می کند.

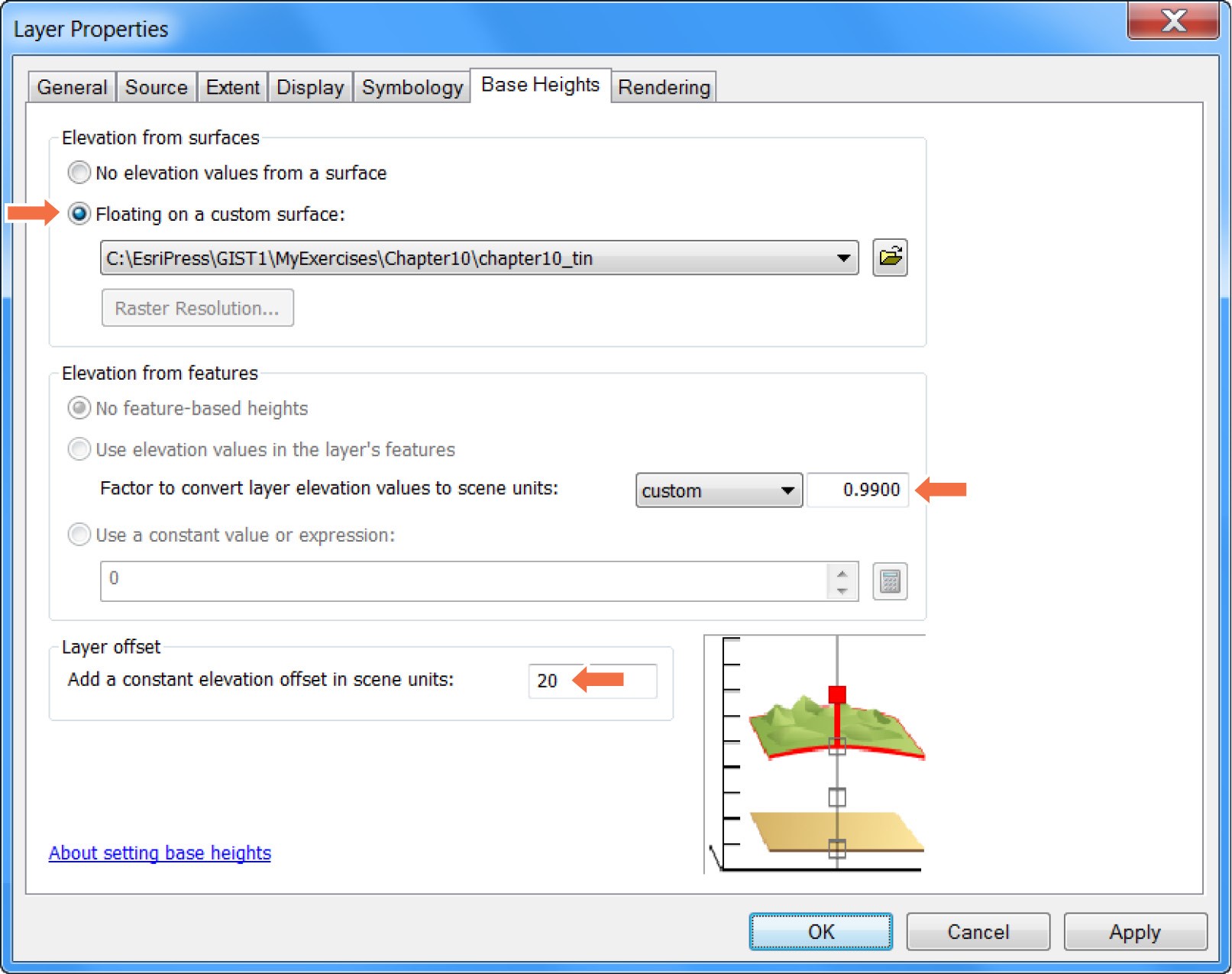

- روی لایه Image کلیک راست کنید، روی برگه Properties > Base Heights کلیک کنید، و همانطور که نشان داده شده است، با علامت “Floating on a custom level” انتخاب ها را انجام دهید.۹۹۰۰برای Factor برای تبدیل لایه، و۲۰برای لایه افست. و روی OK کلیک کنید.

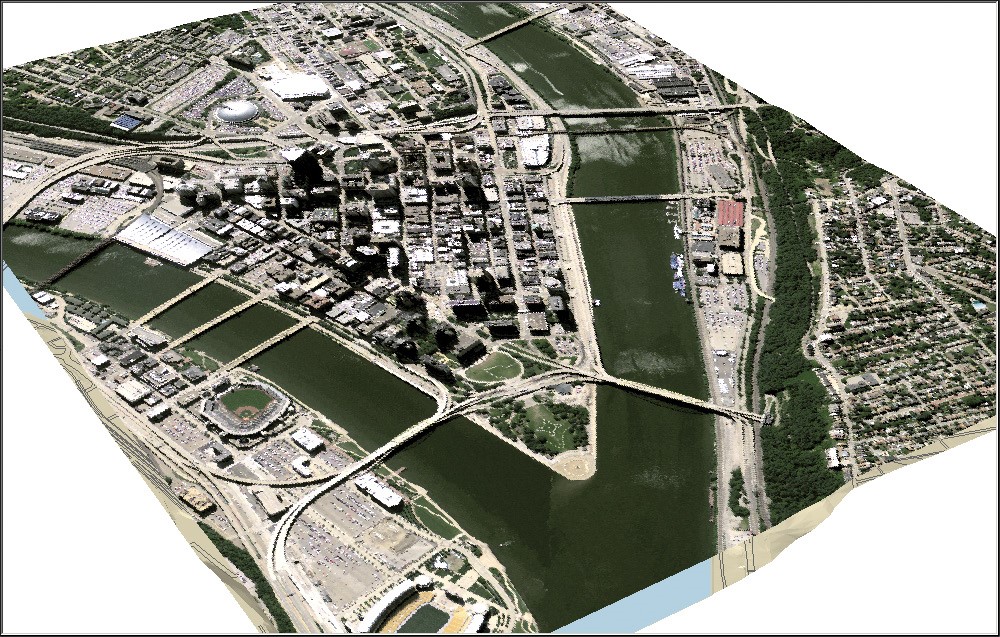

تصویر USGS از مختصات UTM استفاده می کند که واحد پایه آنها یک متر است، بنابراین برخی از تبدیل ها ضروری است. تصویر USGS روی TIN کشیده خواهد شد.
تنظیم عوارض ارتفاع پایه تصویر USGS را تمرین کنید. صفحه خود را ذخیره کنید.
