دوره آموزش کاربردی نرم افزار Arc GIS10.8(رقومی کردن عوارض پلیگونی)

رقومی کردن عوارض پلیگونی

شما یک کلاس عارضه پلیگونی جدید ایجاد می‌کنید و سپس با استفاده از head up رقومی کردن (در حالی که سرتان بالا است، به صفحه کامپیوترتان نگاه می‌کنید) عوارض را به آن اضافه می‌کنید.

یک فایل نقشه باز کنید

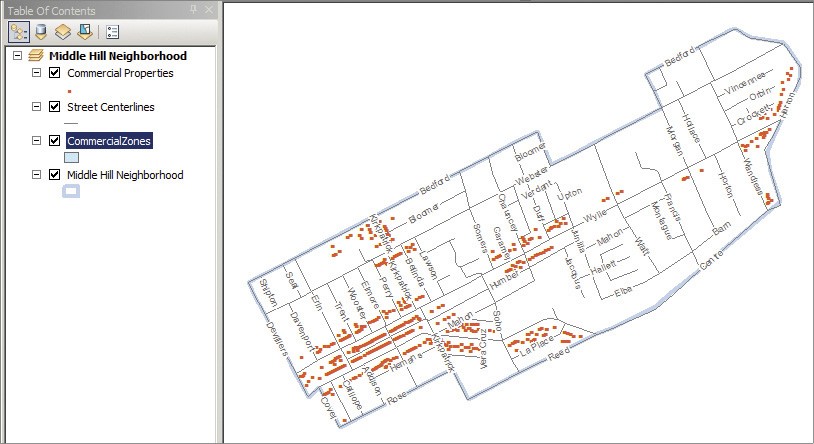

1. ArcMap را راه اندازی کنید و Tutorial7-1.mxd را از پوشه Maps باز کنید.

فایل نقشه Tutorial7-1 نقشه ای از محله Middle Hill در پیتسبورگ را نشان می دهد. شما از لایه های Commercial Properties و Street Centerlines به عنوان مرجع برای رقومی کردن مناطق تجاری استفاده می کنید.

2. فایل نقشه خود را در پوشه Chapter7 MyExercises ذخیره کنید.

یک کلاس عارضه پلیگونی جدید ایجاد کنید

1. پنجره catalog را باز کنید.
2. در درخت واره catalog، به MyExercises، پوشه Chapter7 بروید.
3. روی Chapter7.gdb کلیک راست کرده و New > Feature Class را کلیک کنید.
4. در قسمت Name پنجره New Feature Class،مناطق تجاری تایپ کنید.
5. برای Type، Polygon Features را انتخاب کرده و روی Next کلیک کنید.
6. Projected Coordinate Systems > State Plane > NAD 1983 (US Feet) را باز کنید، روی NAD 1983 StatePlane Pennsylvania South FIPS 3702 (US Feet) کلیک کنید و سه بار Next را کلیک کنید.

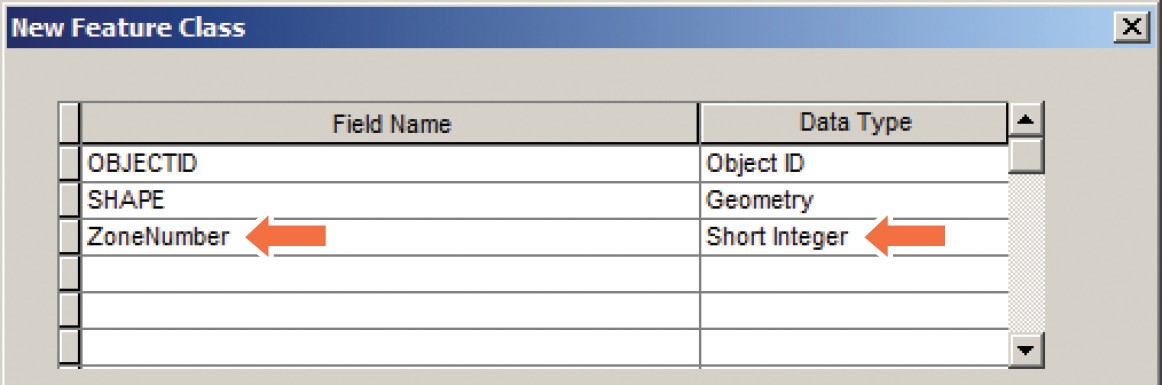

7. ZoneNumberبه عنوان یک فیلد جدیدتایپ کنید، Short Integer را به عنوان نوع داده انتخاب کنید و روی Finish کلیک کنید.

نتیجه یک کلاس عارضه پلیگونی جدید است که به Chapter7.gdb و فهرست مطالب اضافه شده است. اگرچه CommercialZones در فهرست محتویات ظاهر می شود، البته چیزی برای آن نمایش داده نمی شود زیرا در این مرحله هیچ عارضه در این لایه نقشه جدید وجود ندارد. در مرحله بعد، ویژگی های جدید را رقومی می کنید، که از پلیگون های تمرینی شروع می شود.

8. پنجره catalog را ببندید.

ویرایش را با نوار ابزار ویرایشگر شروع کنید

1. روی Customize > Toolbars > Editor کلیک کنید.

نوار ابزار ویرایشگر ظاهر می شود. می‌توانید آن را جابه‌جا کرده یا در هر جایی از ArcMap قرار دهید. آن را در بالای پنجره ArcMap در زیر نوار ابزار استاندارد قرار دهید.

2. در نوار ابزار ویرایشگر، روی ویرایشگر > شروع ویرایش کلیک کنید.
3. روی CommercialZones به عنوان لایه برای ویرایش کلیک کنید و روی OK کلیک کنید.
4. از نوار ابزار ویرایشگر، روی دکمه Create Features کلیک کنید .

پانل های Create Features و Construction Tools در سمت راست نقشه ظاهر می شوند. می توانید این پانل ها را با کشیدن مرز بین آنها تنظیم کنید.

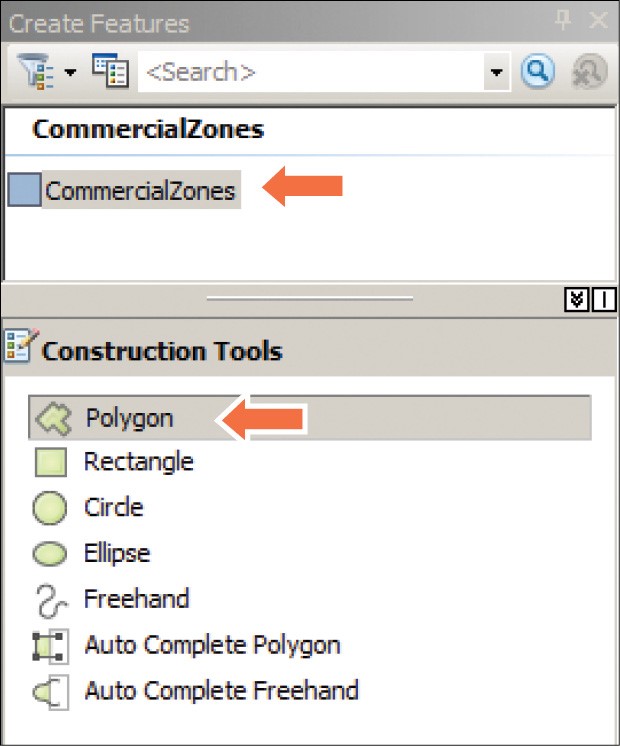

5. در پنل Create Features روی CommercialZones و سپس در پنل Construction Tools روی Polygon کلیک کنید.
6. پنل Create Features را ببندید.

رقومی سازی یک پلیگون را تمرین کنید

1. در فهرست مطالب، روی دکمه List By Selection کلیک کنید و CommercialZones را تنها لایه قابل انتخاب قرار دهید.
2. در نوار ابزار ویرایشگر، روی دکمه Straight Segment کلیک کنید .

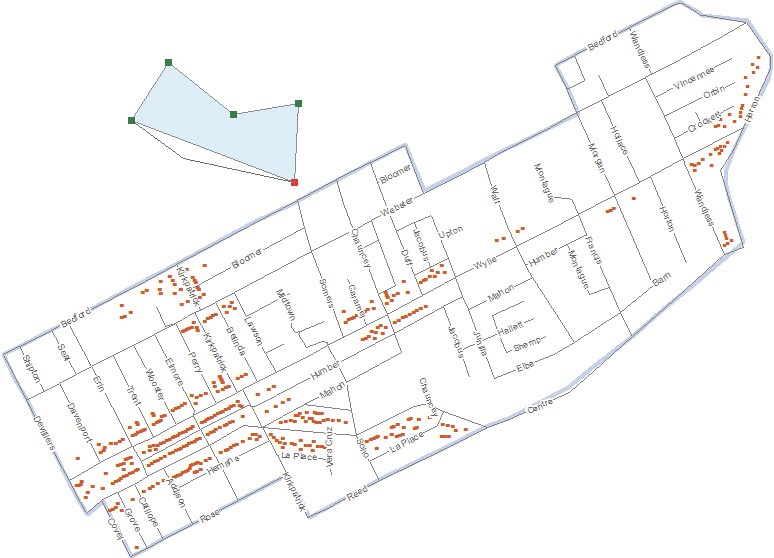

3. مکان نما متقاطع را در هر نقطه ای از نقشه خارج از مرز محله قرار دهید و برای قرار دادن یک راس کلیک کنید.
4. ماوس خود را حرکت دهید و روی یک سری از رئوس کلیک کنید تا یک چند ضلعی تشکیل شود (اما دوبار کلیک نکنید!).

اگر نزدیک یک عارضه موجود کلیک کنید، متوجه خواهید شد که رئوس جدید شما به رئوس موجود سایر ویژگی‌ها می‌چسبد. بعداً یاد خواهید گرفت که چگونه این رفتار را روشن و خاموش کنید.

5. برای قرار دادن آخرین راس، دوبار کلیک کنید.

لایه پلیگونی را جابجا کنید

1. در نوار ابزار ویرایشگر، روی ابزار ویرایش کلیک کنید .
2. دکمه ماوس را در هر نقطه از چند ضلعی جدید فشار دهید و نگه دارید.
3. چند ضلعی را با فاصله کمی بکشید.

حذف یک

پلیگون

1. روی هر نقطه از پلیگون جدید خود کلیک کنید.
2. کلید Delete را روی صفحه کلید فشار دهید.

ایجاد پلیگون های جدید را با استفاده از ابزارهای Polygon، Rectangle، Circle و Ellipse از پنل Create Features، Construction Tools تمرین کنید. پس از اتمام چند ضلعی تمرین خود را حذف کنید.



نقاط راس پلیگون را ویرایش کنید

در مرحله بعد، نحوه کار با رئوس را یاد خواهید گرفت. شما رئوس را از یک پلیگون جابجا، اضافه و حذف می کنید.

1. روی نشانک‌ها > خیابان ارین کلیک کنید.

نقشه شما به چند بلوک شهر اطراف خیابان ارین بزرگ می شود.

2. روی دکمه Create Features کلیک کنید و از پنل Construction Tools روی Polygon کلیک کنید.
3. روی دکمه Straight Segment کلیک کنید و یک ویژگی چند ضلعی جدید را همانطور که در تصویر نشان داده شده است رسم کنید، به تقاطع‌های خط مرکزی خیابان Davenport، Webster، Erin و Wylie بروید.

۴٫در نوار ابزار ویرایشگر، روی دکمه ویرایش کلیک کنید.

۵٫روی پلیگون جدید دوبار کلیک کنید.

دستگیره های چنگ زدن – مربع های کوچک – روی چند ضلعی در مکان های رأس آن ظاهر می شوند.

بعد، خواهید دید که می توانید شکل یک ویژگی را با حرکت دادن یک راس ویرایش کنید.

6. مکان نما را روی نقطه راس پایین سمت راست قرار دهید.

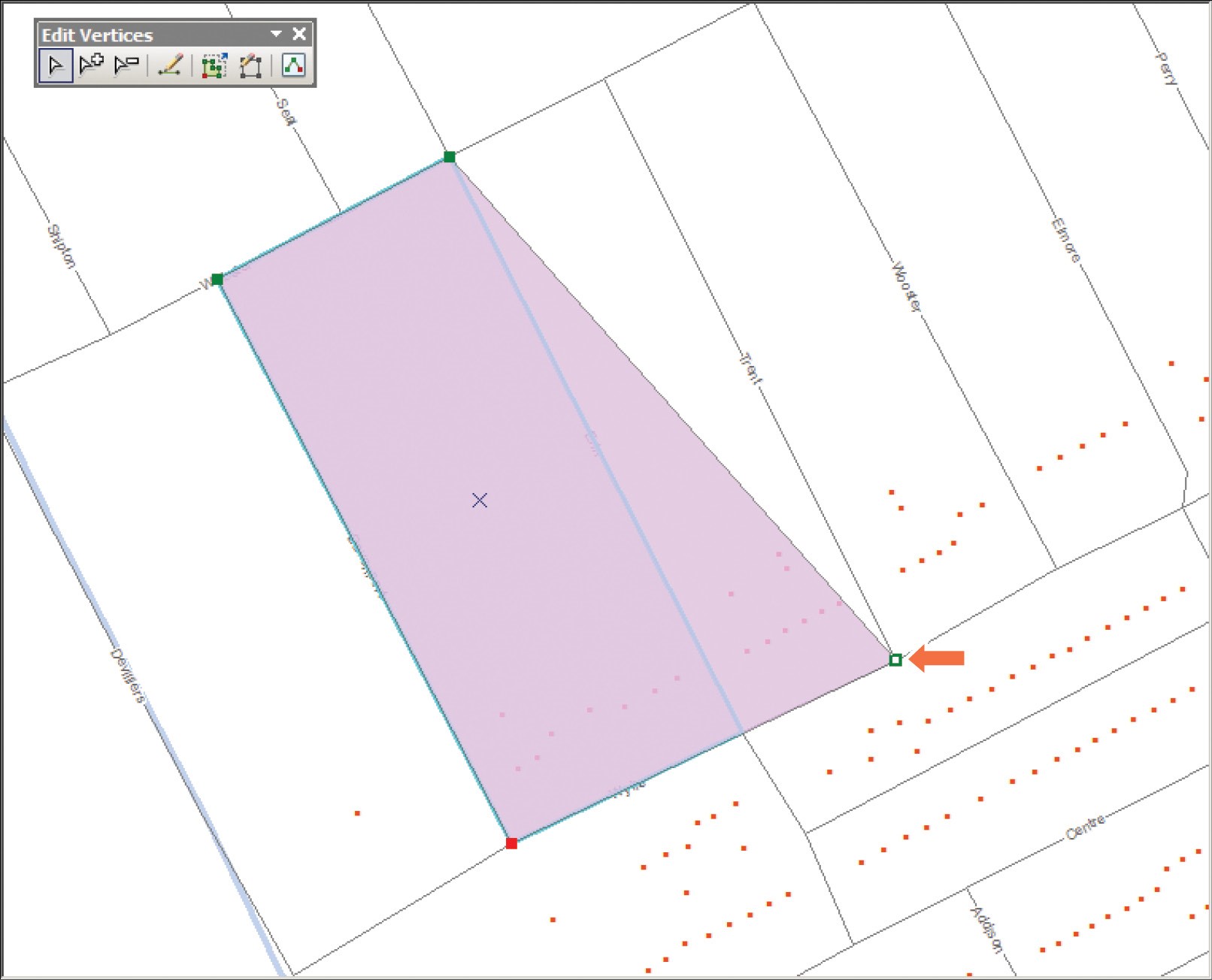

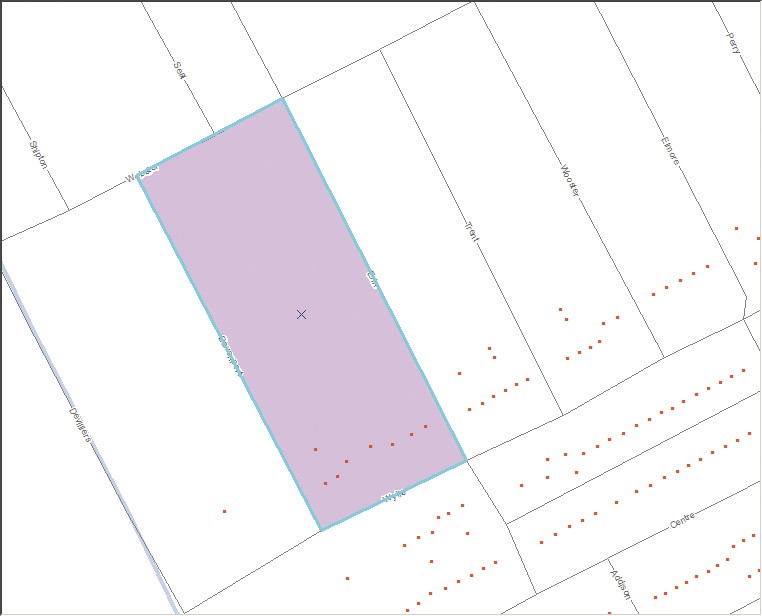

7. راس را به تقاطع خیابان های Wylie و Trent بکشید.

شکل پلیگونی به همین ترتیب تغییر می کند.

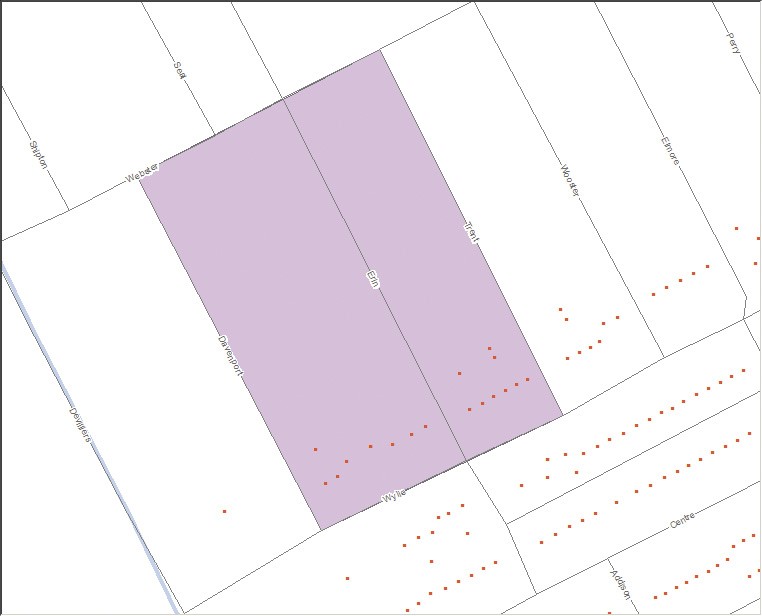

8. راس بالا سمت راست را به تقاطع خیابان های وبستر و ترنت بکشید.
9. برای تأیید شکل جدید، روی هر نقطه از نقشه یا پلیگون کلیک کنید.

نقاط راس را اضافه و جابجا کنید

در مرحله بعد، ویرایش پلیگون های رقومی را تمرین می کنید و نحوه اضافه کردن، حذف و جابجایی رئوس را یاد خواهید گرفت.

1. داخل پلیگون دوبار کلیک کنید.

دستگیره های Grab روی چند ضلعی ظاهر می شوند و نوار ابزار کوچک Edit Vertices ظاهر می شود.

2. در نوار ابزار Edit Vertices، روی دکمه Add Vertex کلیک کنید .
3. ماوس را در امتداد خیابان Wylie بین دو راس موجود حرکت دهید و کلیک کنید.

این یک راس جدید در محل مکان نما اضافه می کند. اکنون می توانید راس جدید را برای تغییر شکل پلیگونی حرکت دهید.

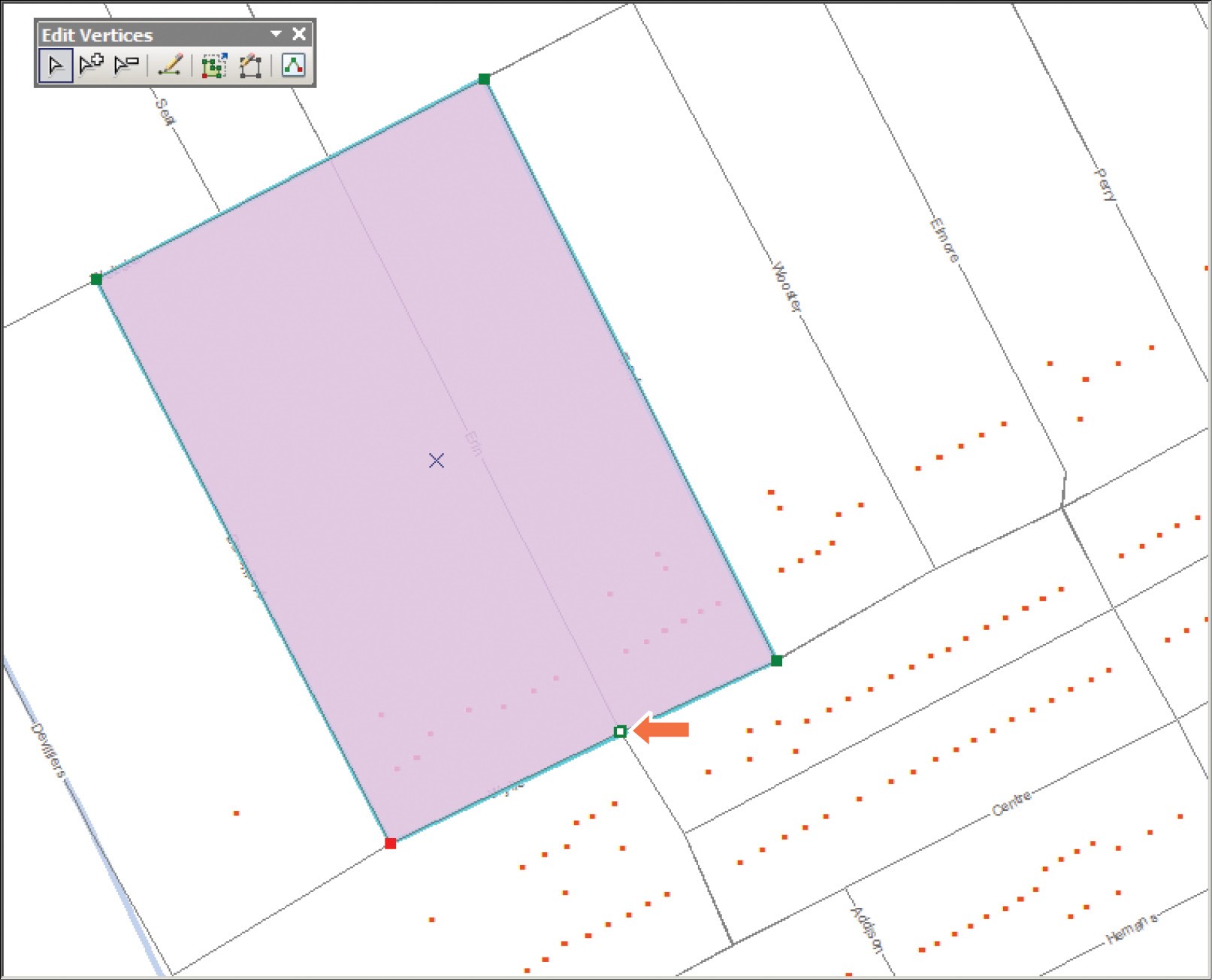

4. مکان نما را روی راس جدید قرار دهید و سپس راس را به تقاطع خیابان های Wylie و Erin بکشید.
5. برای تأیید شکل جدید، روی هر نقطه از نقشه کلیک کنید.



اضافه کردن و جابجایی نقاط راس برای تقاطع خیابان های وبستر و ارین و خیابان های وبستر و سیل را تمرین کنید.



نقاط راس را حذف کنید

1. داخل پلیگونی جدید دوبار کلیک کنید.
2. روی دکمه Delete Vertex کلیک کنید .
3. مکان نما خود را روی نقطه راس بین Webster و Erin قرار دهید و کلیک کنید.
4. برای تأیید شکل جدید، روی هر نقطه از نقشه کلیک کنید.



تغییر شکل پلیگونی جدید را با جابجایی، افزودن و حذف رئوس تمرین کنید. پس از اتمام، پلیگونی را حذف کنید.



رقومی کردن مناطق تجاری

1. روی نشانک‌ها > LaPlace کلیک کنید.

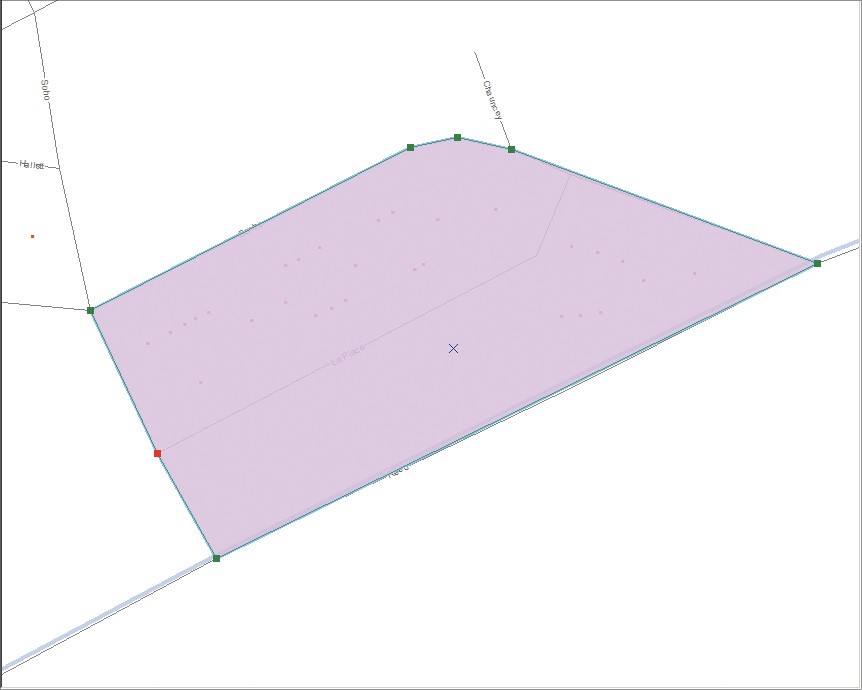

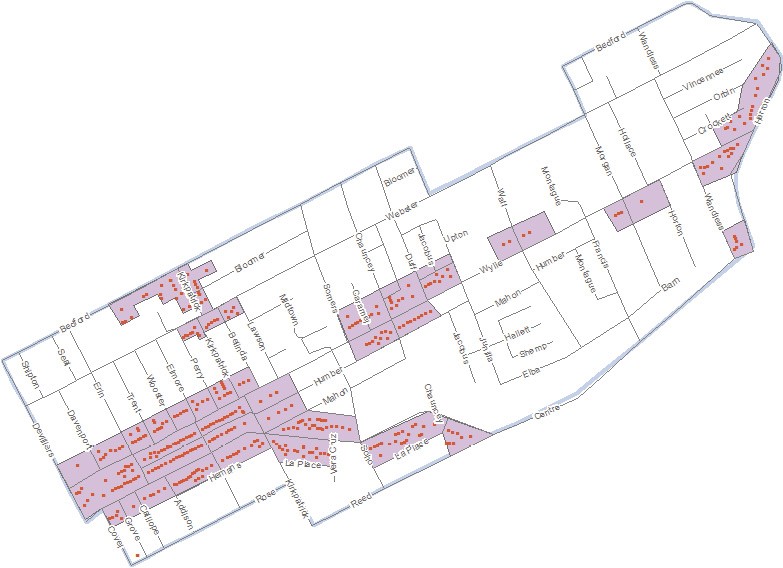

این مرکز بلوک های تجاری را در این بلوک شهری نشان می دهد. تصویر نشان داده شده دارای چند ضلعی ترسیم شده است که شما می خواهید تقریباً آن را رقومی کنید.

2. در پانل ابزارهای ساخت و ساز، روی Polygon کلیک کنید.

۳٫در نوار ابزار ویرایشگر، ابزار Straight Segment را کلیک کنید و با کلیک بر روی یک راس در یک زمان و دوبار کلیک کردن برای پایان، چند ضلعی خیابان LaPlace را رقومی کنید.

تا جایی که ممکن است، از خطوط مرکزی خیابان به عنوان راهنمای رقومی کردن چند ضلعی خود استفاده کنید.



روی بخشی از پلیگون جدید خود zoom کنید و از ابزارهای Add, Delete, Move Vertex برای اصلاح شکل پلیگونی استفاده کنید. از ابزار Pan در نوار ابزار Tools استفاده کنید تا در اطراف مرز پلیگونی خود حرکت کنید و در نهایت همه آن را اصلاح کنید. باید به طور متناوب بین ابزار ویرایش، تأیید تغییر و ابزار Pan استفاده کنید. روی دکمه Full Extent کلیک کنید و سپس روی دسته ای از نقاط تجاری zoom کنید تا چند ضلعی دیگر را رقومی کنید. این کار را تا زمانی تکرار کنید که تمام چند ضلعی های مشاهده شده در تصویر نشان داده شده را رقومی کنید. وقتی پلیگون نهایی را کامل کردید، روی ویرایشگر کلیک کنید و ویرایش های خود را ذخیره کنید.

داده های ویژگی اطلاعات را ویرایش کنید

اکنون که پلیگون های تجاری را رقومی کرده اید، شماره ناحیه را به آنها اختصاص خواهید داد.

1. جدول ویژگی CommercialZones را باز کنید.
2. در اولین سلول از قسمت ZoneNumber کلیک کنید، تایپ کنید۱و Enter را فشار دهید.
3. به ترتیب، شماره گذاری سلول های باقی مانده را در قسمت ZoneNumber ادامه دهید.
4. روی ویرایشگر > توقف ویرایش کلیک کنید و برای ذخیره ویرایش های خود، روی بله کلیک کنید.
5. جدول ویژگی را ببندید.

مناطق تجاری را برچسب بزنید

1. لایه Commercial Properties را خاموش کنید.
2. در فهرست مطالب، روی لایه CommercialZones راست کلیک کرده و روی Properties کلیک کنید.

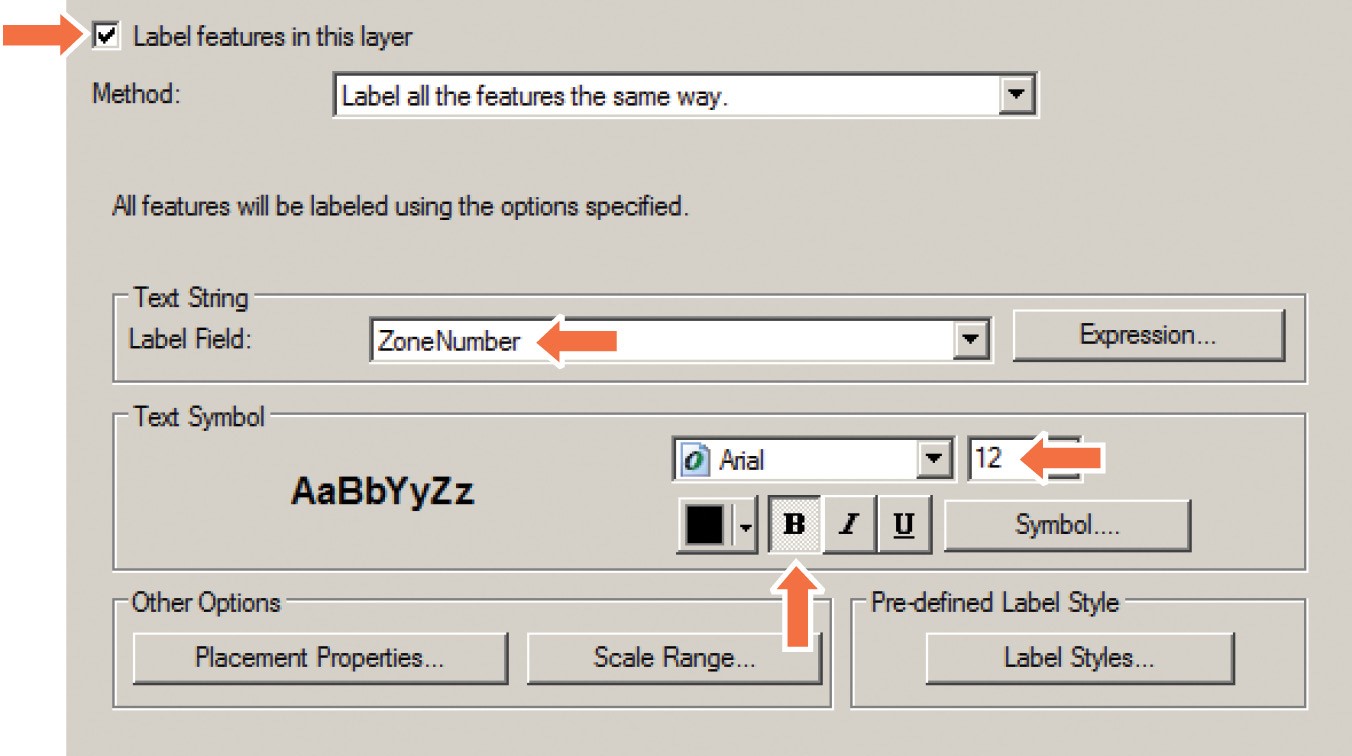

3. برگه Labels را انتخاب کنید و مطابق شکل تایپ کنید یا انتخاب کنید، با علامت زدن “ویژگی های برچسب در این لایه” و ZoneNumber به عنوان فیلد برچسب و یک قلم نماد Arial 12 pt. پررنگ .

۴٫روی OK کلیک کنید.

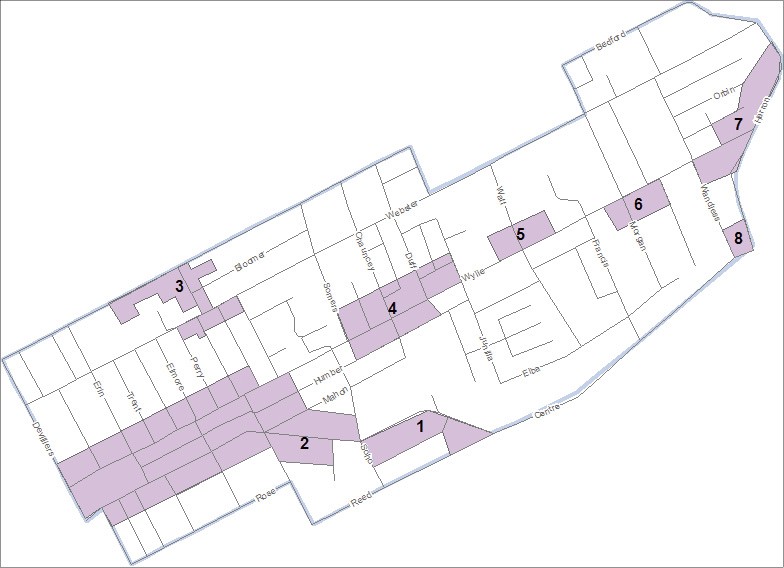

بسته به ترتیب رقومی کردن شما، ممکن است اعداد برچسب شما با شماره های موجود در تصویر مطابقت نداشته باشد.

فایل نقشه را ذخیره کنید.
