ایجاد یک TIN از خطوط
۳D از نمایش TIN برای مدلسازی سطوح استفاده می کند. TIN یک مدل داده برداری از مثلث های به هم پیوسته و بدون همپوشانی است که لبه های مشترکی با رئوس ایجاد شده از نقاط نمونه مجاور مقادیر x، y و z از فضای سه بعدی ایجاد می کند. بعد، یک TIN از نقشه countur توپوگرافی ایجاد می کنید.
یک TIN ایجاد کنید
- صفحه را به عنوان Tutorial10-2.sxdبه پوشه Chapter10 ذخیره کنید.

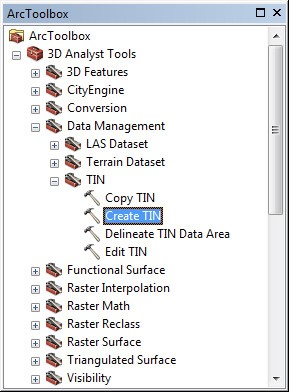

- روی دکمه ArcToolbox کلیک کنید، روی علامت مثبت (+) در کنار ۳D Analyst Tools کلیک کنید، روی علامت مثبت در کنار Data Management کلیک کنید و روی علامت مثبت در کنار TIN کلیک کنید.
- روی Create TIN دوبار کلیک کنید.

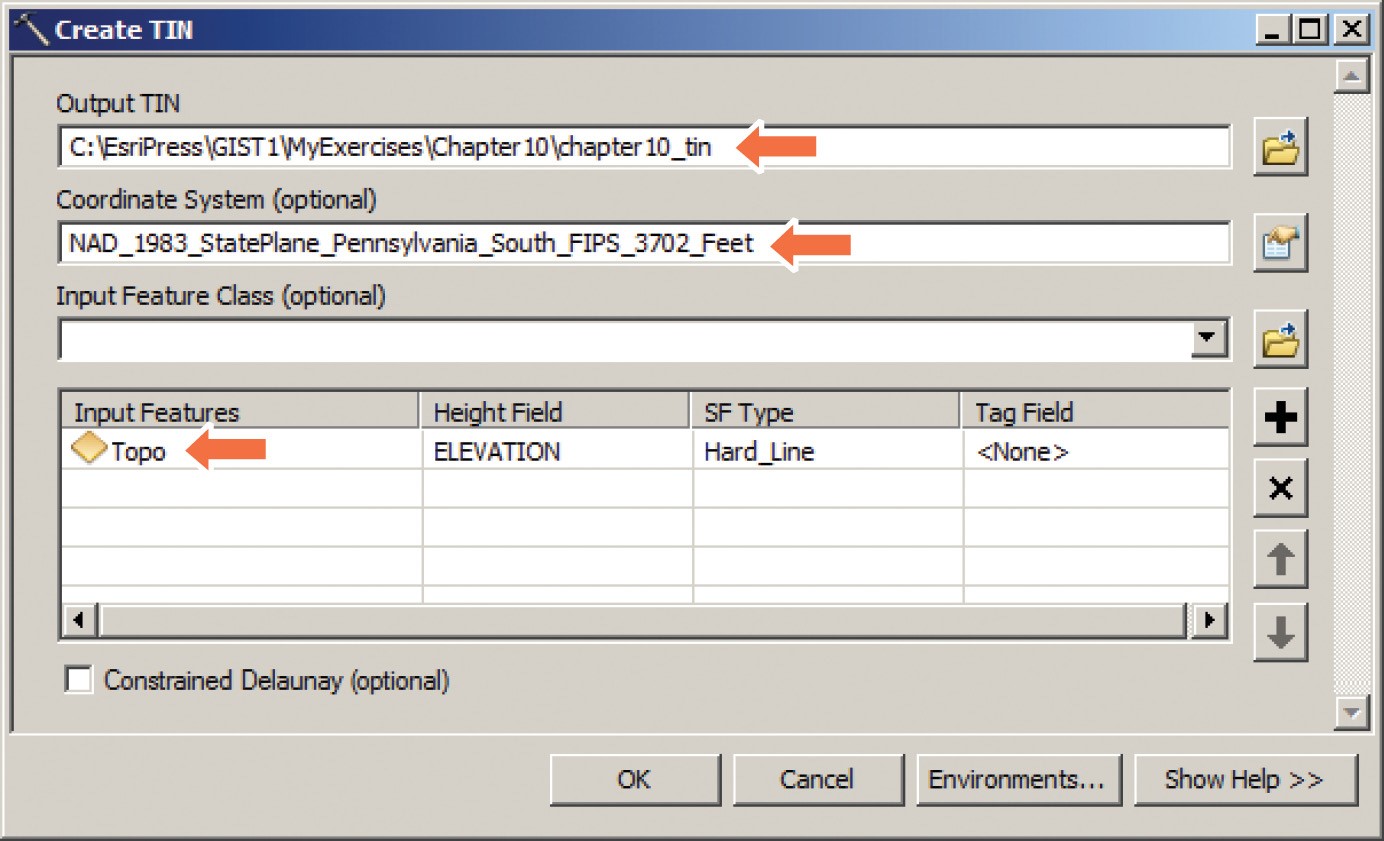

- در پنجره Create TIN، TIN خروجی را به عنوانفصل ۱۰_قلع به پوشه Chapter10 MyExercises ذخیره کنید.
- سیستم مختصات را روی NAD_1983_StatePlane_Pennsylvania_South_FIPS_3702_Feet تنظیم کنید.
- Topo را به عنوان کلاس عارضه ورودی و Hard_Line را به عنوان نوع SF انتخاب کنید.
- روی OK کلیک کنید.
صبر کنید تا ArcGIS 3D Analyst یک TIN از خطوط کانتور توپوگرافی ایجاد کند و آن را به عنوان یک لایه جدید اضافه کند.
- ArcToolbox را ببندید.

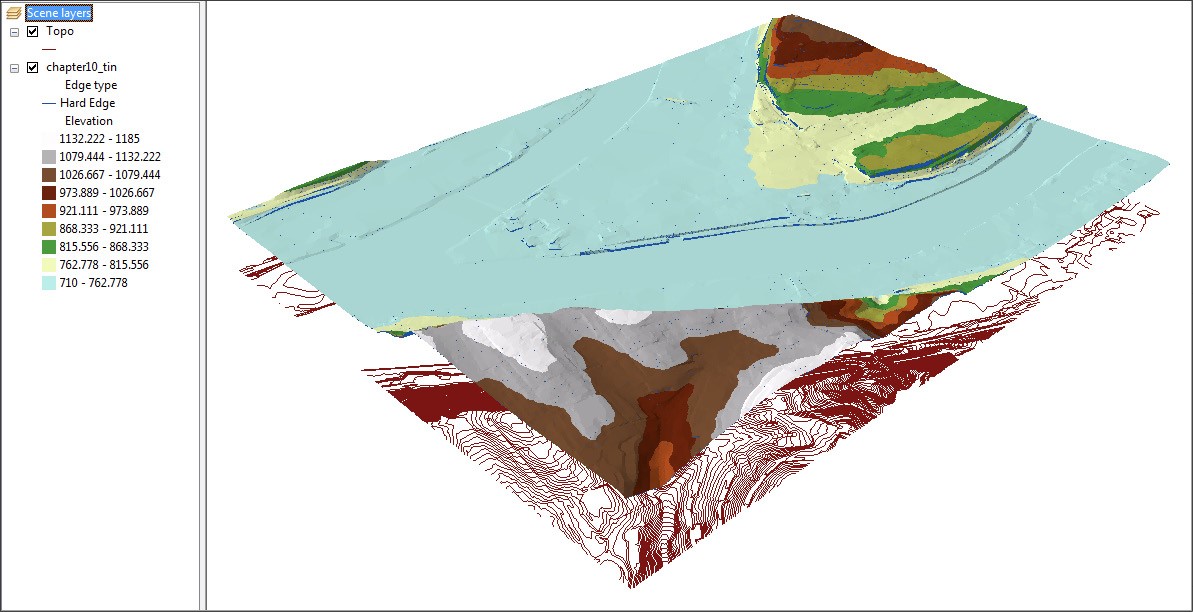

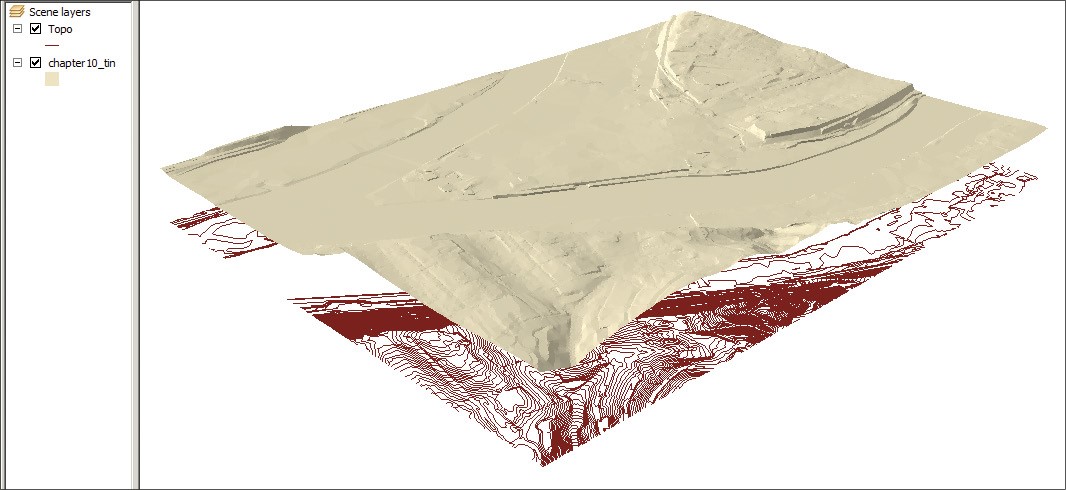

نقشه حاصل هم توپوگرافی اصلی (۲D) و هم TIN (3D) را نشان می دهد.
ظاهر TIN را تغییر دهید
- در فهرست مطالب، بر روی head10_tin کلیک راست کرده و روی Properties کلیک کنید.

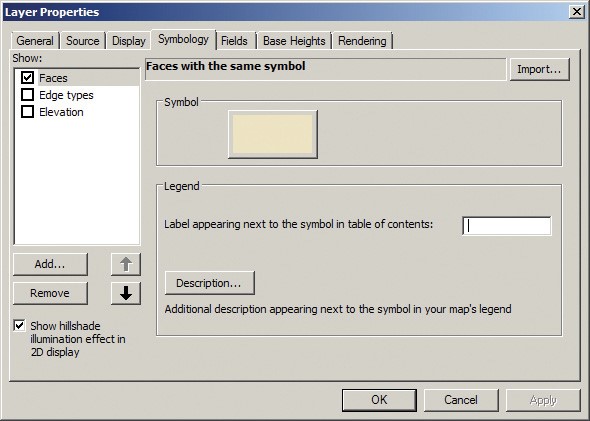

- روی برگه نمادشناسی کلیک کنید و کادرهای کنار Edge Types and Elevation را پاک کنید تا آنها خاموش شوند.

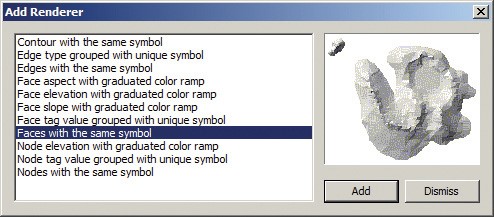

- روی دکمه Add کلیک کنید، روی “Faces with the same symbol” کلیک کنید، روی Add کلیک کنید و پنجره Add Renderer را ببندید.
- روی رنگ نماد برای چهره‌ها کلیک کنید، روی Early Desert Tan و روی OK کلیک کنید.
این یک نقشه سطحی با ظاهر واقعی تری ایجاد می کند.
- روی Apply کلیک کنید و OK را بزنید.
لایه توپوگرافی اکنون یک رنگ است.
در نمای سه بعدی پیمایش کنید
شما هنوز دید خوبی از TIN ندارید، اما می توانید با کمی پیمایش یکی از آنها را دریافت کنید.

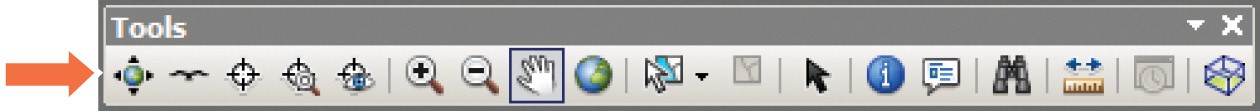

- در نوار ابزار Tools، روی دکمه Navigate کلیک کنید.
- برای مشاهده صحنه از زوایای مختلف، روی نقشه کلیک کرده و بکشید.

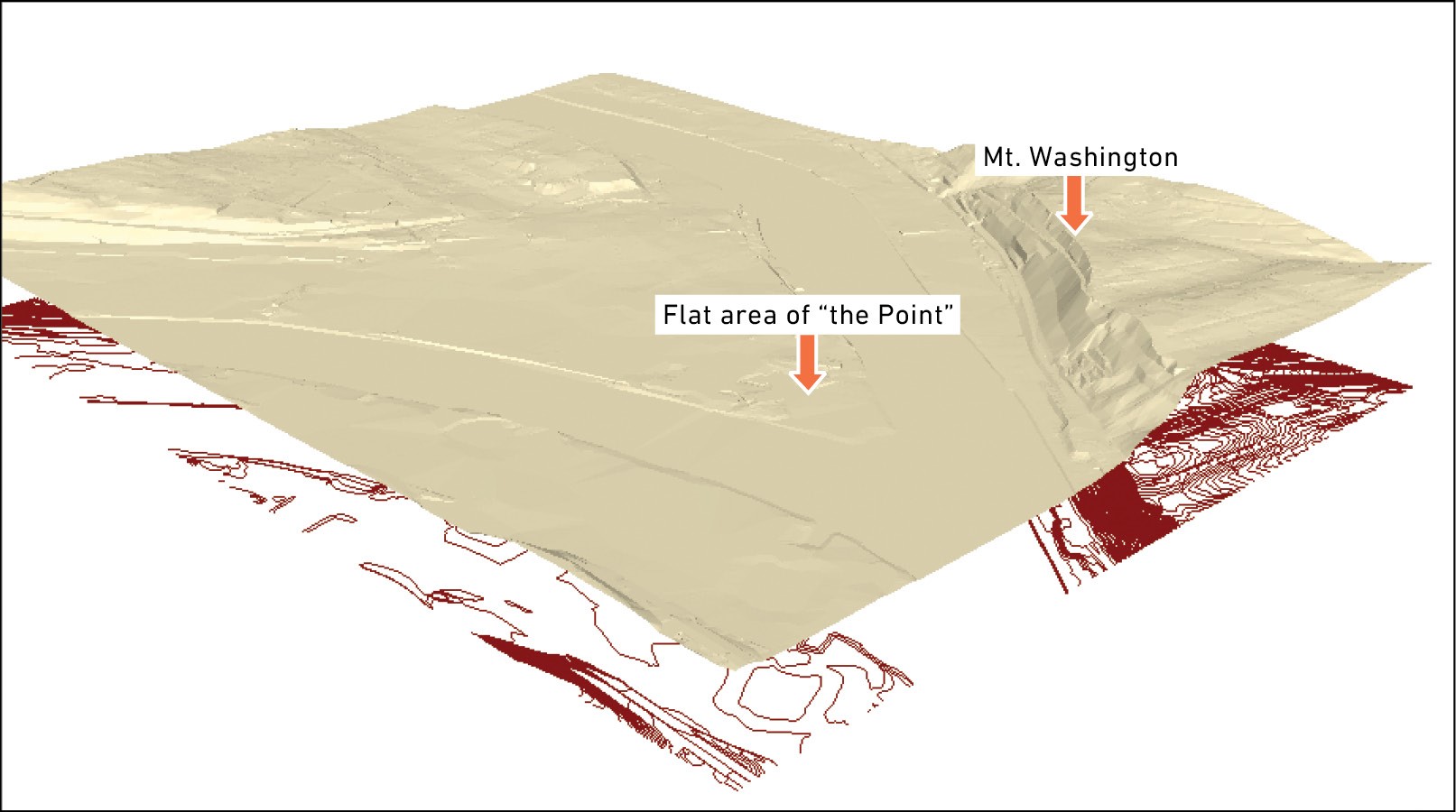

می بینید که پیتسبورگ در جایی که سه رودخانه به هم می رسند (این منطقه به نام “نقطه” شناخته می شود) و تپه ای در محله کوه واشنگتن در سمت راست نقطه در تصویر است.
برای دیدن مثلث های TIN بزرگنمایی کنید
zoom به یک منطقه کوچک به شما امکان می دهد شبکه نامنظم مثلثی را ببینید.
- روی دکمه Zoom In کلیک کنید.
- روی یک منطقه کوچک در کوه واشنگتن بزرگنمایی کنید.

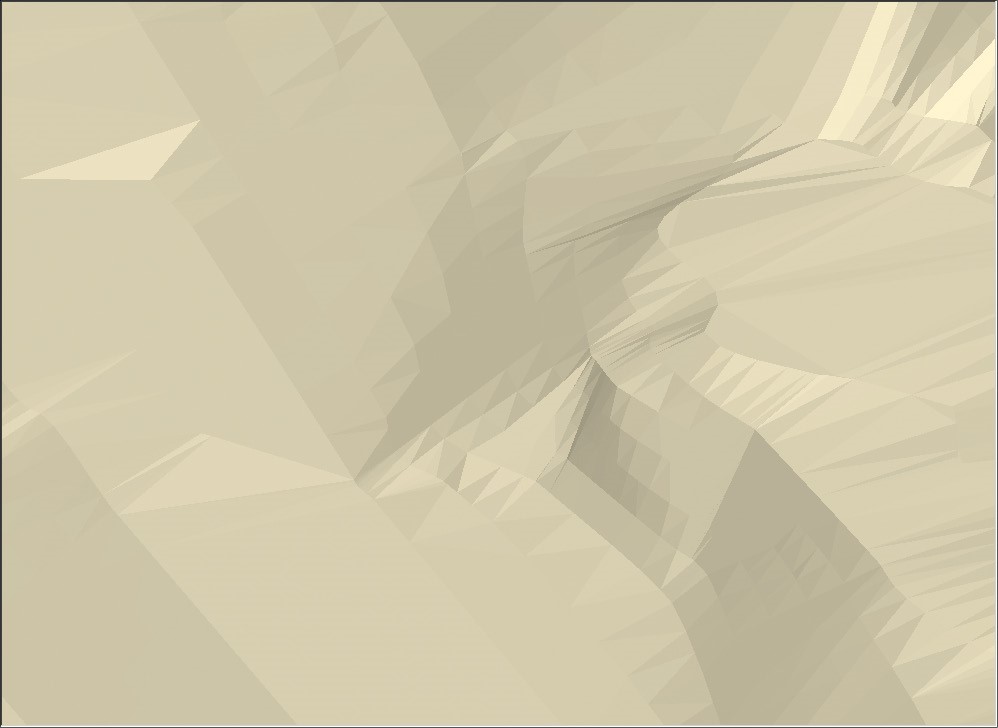

بسیاری از وجوه مثلثی کوچک سطح قسمت ۱۰_tin را تشکیل می دهند.
- روی دکمه Full Extent کلیک کنید.
- صفحه را ذخیره کنید.
