دوره آموزش کاربردی نرم افزار Arc GIS10.8(انجام تجزیه و تحلیل مناسب بودن مکان)
انجام تجزیه و تحلیل مناسب بودن مکان
تجزیه و تحلیل مناسب برای مکان تاسیسات یک برنامه GIS کلاسیک است که به دو تابع GIS بستگی دارد: buffers و intersection. در این پست، مناطق بالقوه برای ایستگاه های ماهواره ای پلیس جدید را در هر ضربان ماشین از روچستر، منطقه دریاچه نیویورک پیدا خواهید کرد. ضرب و شتم ماشین قلمرو یک ماشین گشت است. معیارهای مکان یابی این ایستگاه ها این است که سایت باید به طور مرکزی در هر ضربان اتومبیل (در یک بافر شعاع ۰٫۳۳ مایلی از مرکز ضربان اتومبیل)، در مناطق خرده فروشی/تجاری (در ۰٫۱۰ مایلی حداقل یک کسب و کار خرده فروشی) و در محدوده مرکزی قرار گیرد. ۰٫۰۵ مایل از خیابان های اصلی. مناطق مناسب مناطقی هستند که در تقاطع هر سه بافر قرار دارند.
یک فایل نقشه باز کنید
- Tutorial9-2.mxd را از پوشه Maps باز کنید.
این فایل نقشه حاوی نقشه ای از منطقه دریاچه اداره پلیس روچستر است. این شامل ضربات ماشین پلیس، مرکز گشت زنی ماشین، نقاط تجاری خرده‌فروشی، و خطوط مرکزی خیابان است.
- فایل نقشه را در پوشه Chapter9 My Exercises ذخیره کنید.
شما با ایجاد سه مجموعه buffer برای اجرای معیارهای مکان یابی شروع خواهید کرد.
ماشین buffer سانتروئیدها را شکست داد

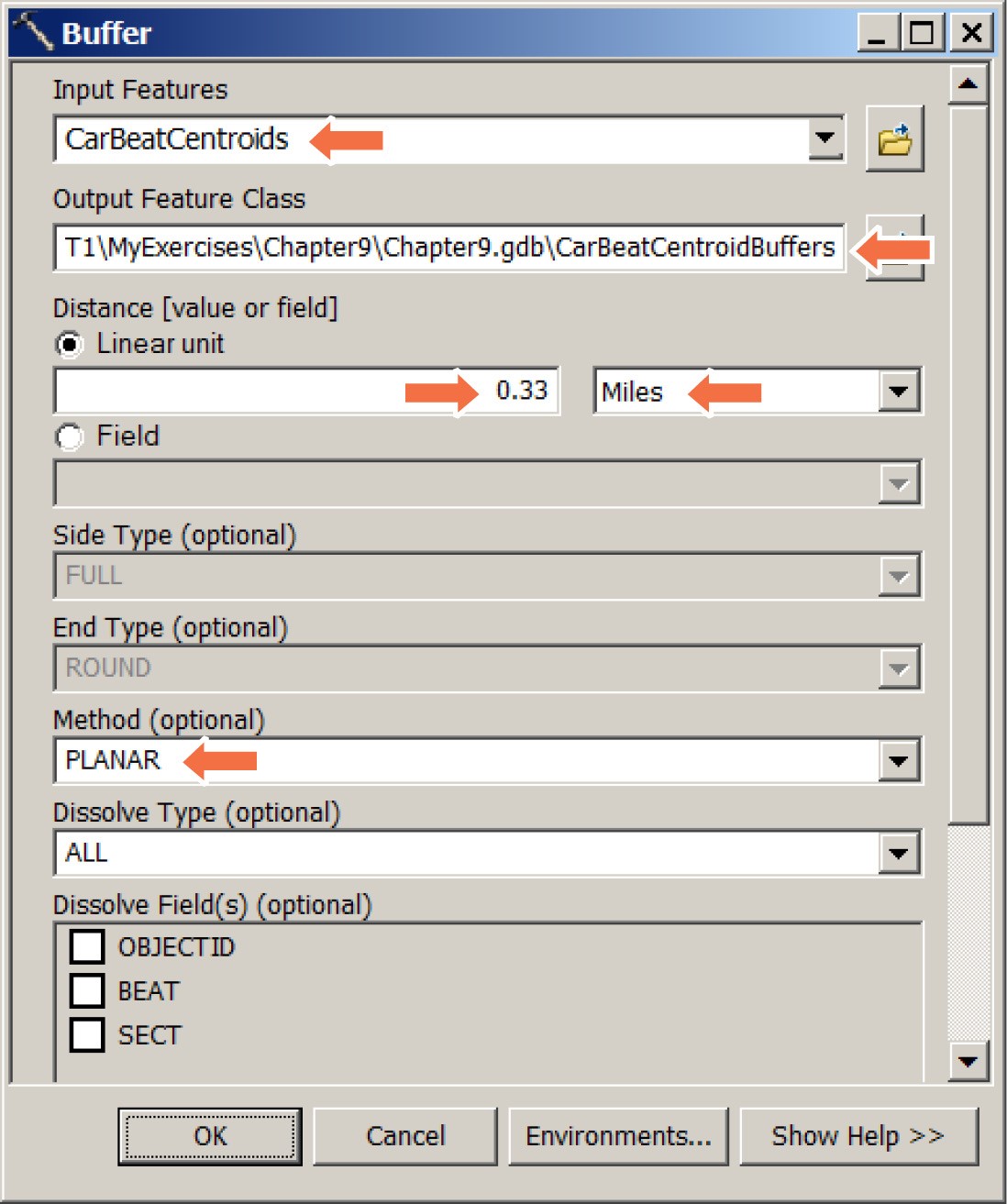

- روی Windows > Search کلیک کنید، buffer را جستجو کنید و ابزار buffer را باز کنید.
- همانطور که در تصویر نشان داده شده است، با CarBeatCentroids برای ویژگی‌های ورودی، CarBeatCentroidBuffers برای کلاس عوارض خروجی، ۰٫۳۳ مایل برای واحد خطی و PLANAR برای روش، انتخاب‌هایی را که در تصویر نشان داده شده است، تایپ یا انتخاب کنید.
- روی OK کلیک کنید و پنجره جستجو را پنهان کنید.
- پلیگون های buffer را با پر کردن توخالی، رنگ رئوس مطالب قرمز مریخ و عرض طرح ۱ نماد کنید.
در مرحله بعد، باید مناطقی را در بافرهای ضربان ماشین پیدا کنید که معیارهای باقیمانده را برآورده کنند.
دو مجموعه buffer دیگر با ویژگی های زیر ایجاد کنید:
مشاغل خرده فروشی:
- ویژگی های ورودی = مشاغل خرده فروشی
- کلاس ویژگی خروجی = RetailBusinessesBuffer (در MyExercises\Chapter9\)
- واحد خطی = ۰٫۱۰ مایل
- نوع انحلال = ALL
- نمادسازی یک پر کردن توخالی با طرح کلی آبی است.
خیابان ها:
- از Select By Attributes برای انتخاب خیابان ها با شرط جستجو FCC = ‘A40’ OR FCC = ‘A41’ استفاده کنید. برای مقادیر FCC از دکمه Get Unique Values استفاده کنید.
- ویژگی های ورودی = خیابان ها
- کلاس ویژگی خروجی = MajorStreetsBuffer
- واحد خطی = ۰٫۰۵ مایل
- نوع intersect =ALL
- نمادسازی یک پر کردن توخالی با طرح کلی سبز است.

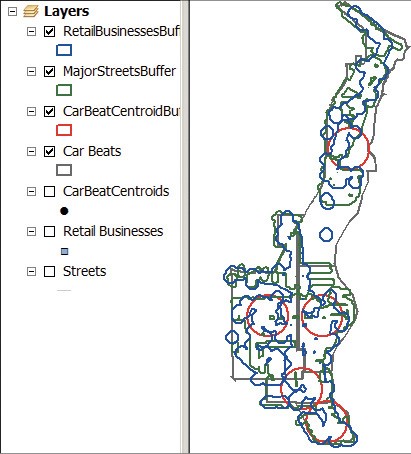

ورودی‌های بافر را خاموش کنید و فقط buffer و Car Beats را روشن کنید تا نگاهی به نتایج داشته باشید.
buffers را قطع کنید
ArcMap به شما امکان می دهد فقط دو لایه نقشه را در یک زمان قطع کنید. بنابراین روش این است که دو بافر را قطع کنیم و سپس لایه متقاطع حاصل را با buffer سوم قطع کنیم.

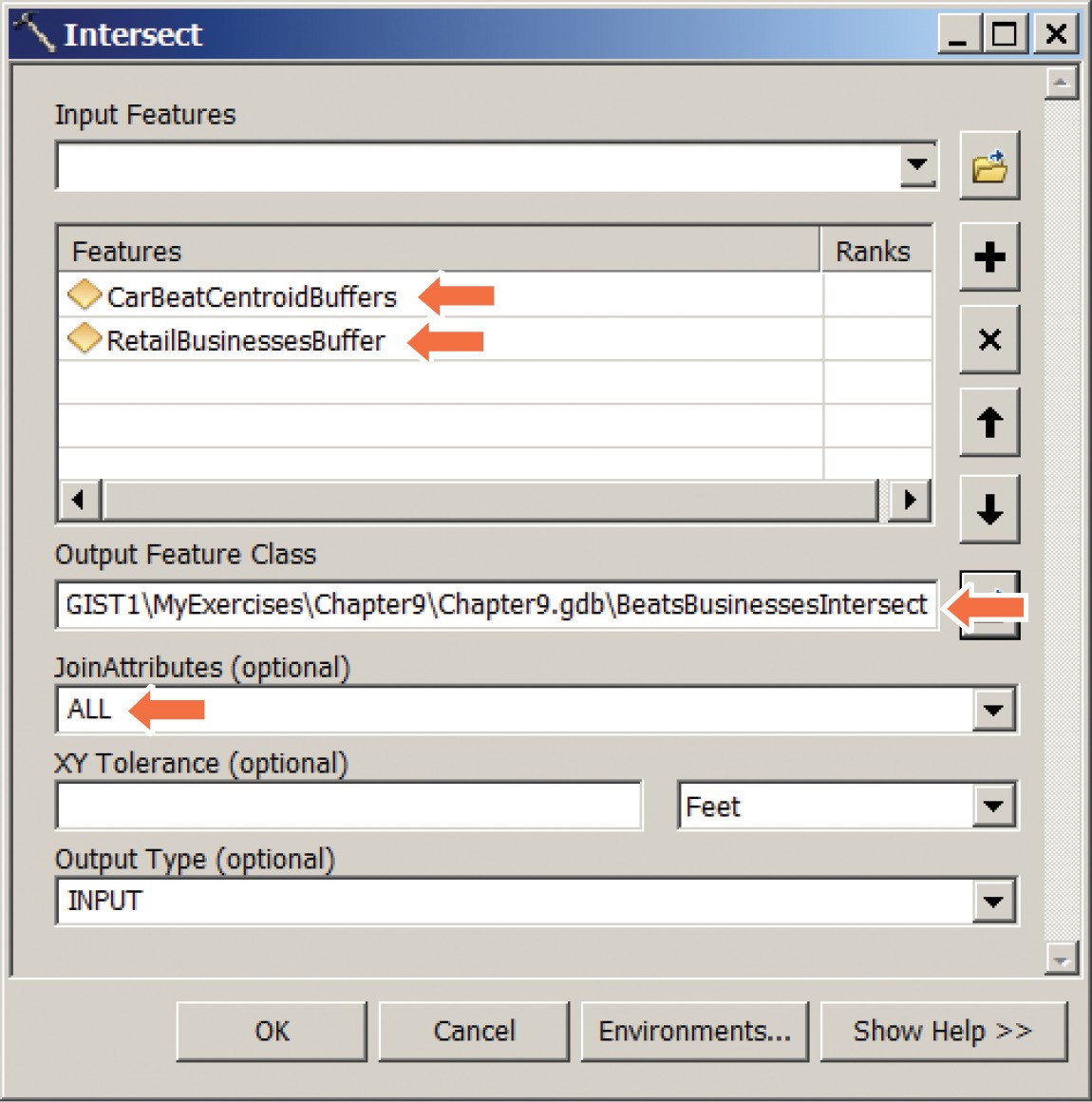

- Intersect را جستجو کنید و ابزار Intersect (Analysis) را باز کنید.
- همانطور که نشان داده شده است، با CarBeatCentroidBuffer و RetailBusinessesBuffer برای ویژگی ها، BeatsBusinesses Intersect برای کلاس ویژگی های خروجی، و ALL برای JoinAttributes، انتخاب ها را تایپ کنید یا انتخاب کنید.
- روی OK کلیک کنید.

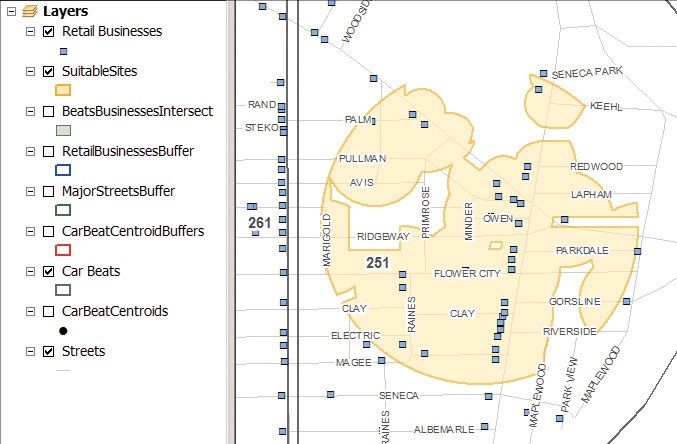

BeatsBusinesses را با MajorStreetsBuffer تقاطع کنید تا SuitableSites تولید کنید. محصول نهایی را همانطور که می خواهید نماد کنید و بافرهای اصلی و محصولات متوسط را خاموش کنید، اما خیابان ها و مشاغل خرده فروشی را دوباره روشن کنید. نقشه نشان داده شده به یکی از ضربان های ماشین زوم می شود تا برخی جزئیات را نشان دهد. فایل نقشه خود را ذخیره کنید
