دوره آموزش کاربردی نرم افزار Arc GIS10.8(استفاده از نمادهای سه بعدی)
استفاده از نمادهای سه بعدی
پسوند ۳D Analyst دارای نمادهای سه بعدی بسیاری برای اشیائی مانند درختان است که در ادامه از آنها استفاده خواهید کرد.
لایه درختان را اضافه کنید
- صفحه خود را به عنوان Tutorial10-7.sxdبه پوشه Chapter10ذخیره کنید.
- روی دکمه Add Data کلیک کنید.
- در مرورگر Add Data، به ۳DAnalyst.gdb بروید و NorthShoreTrees > Add را کلیک کنید.
نمایش نقاط به صورت درختان سه بعدی
- در فهرست مطالب، روی لایه NorthShoreTrees کلیک راست کرده و روی Properties کلیک کنید.
- روی گزینه Base Heights کلیک کنید و گزینه کنار Floating on a custom level را انتخاب کنید.
- روی زبانه نمادشناسی کلیک کنید و روی دکمه نماد کلیک کنید.

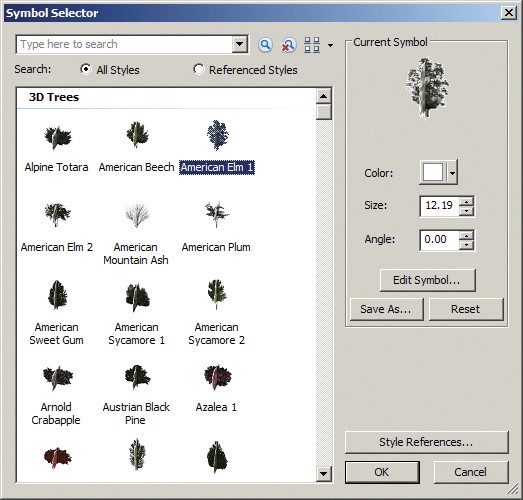

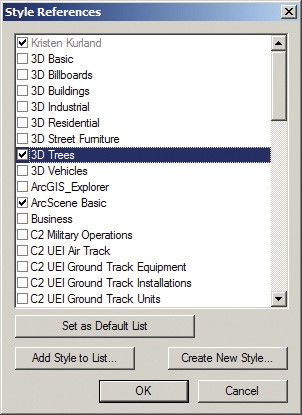

- در پنجره Symbol Selector، روی دکمه Style References (در سمت راست پایین پنجره) کلیک کنید، ۳D Trees را انتخاب کنید و روی OK > OK کلیک کنید.
- روی Unique Values در زیر Categories کلیک کنید، برای فیلد مقدار روی TYPE کلیک کنید، روی Add All Values کلیک کنید، و روی نماد نقطه American Elm 1 دوبار کلیک کنید.
- در میان نمادها حرکت کنید تا درختان سه بعدی را ببینید، American Elm 1 را انتخاب کنید و روی OK کلیک کنید.
- روی نمادهای درختان باقی مانده دوبار کلیک کنید و نماد سه بعدی مربوطه را اختصاص دهید.
نمادهای سه بعدی را می توان برای همه درختان به جز «شاخه» اختصاص داد.
- برای بستن پنجره Layer Properties روی OK کلیک کنید.
- برای مشاهده درختان از سطح خیابان، روی دکمه های پیمایش >zoom > حرکت کلیک کنید.

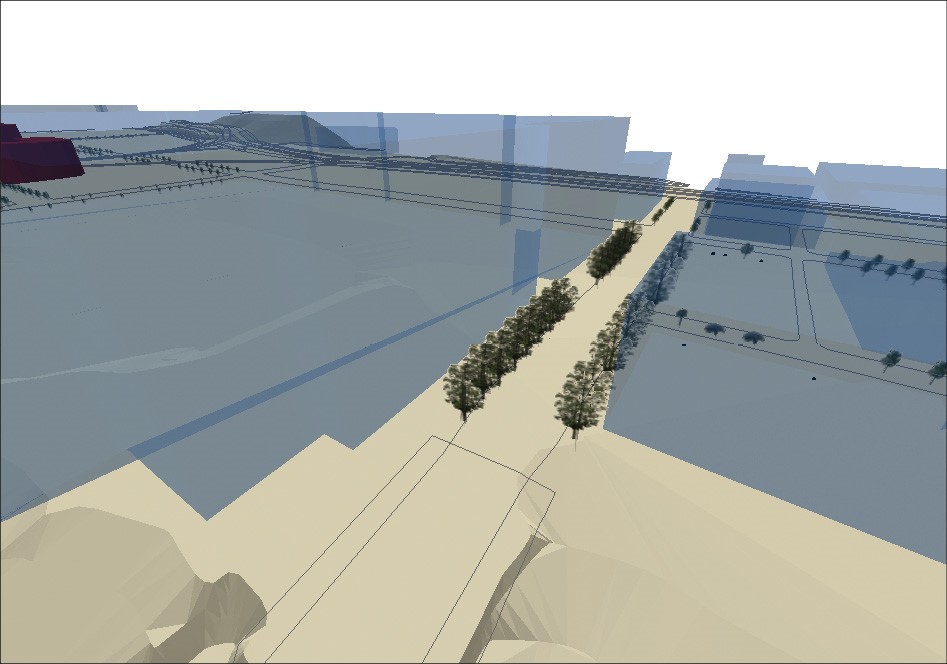

این تصویر درختان را در امتداد چند خیابان در ساحل شمالی پیتسبورگ نشان می دهد.
- ArcScene خود را ذخیره کنید.

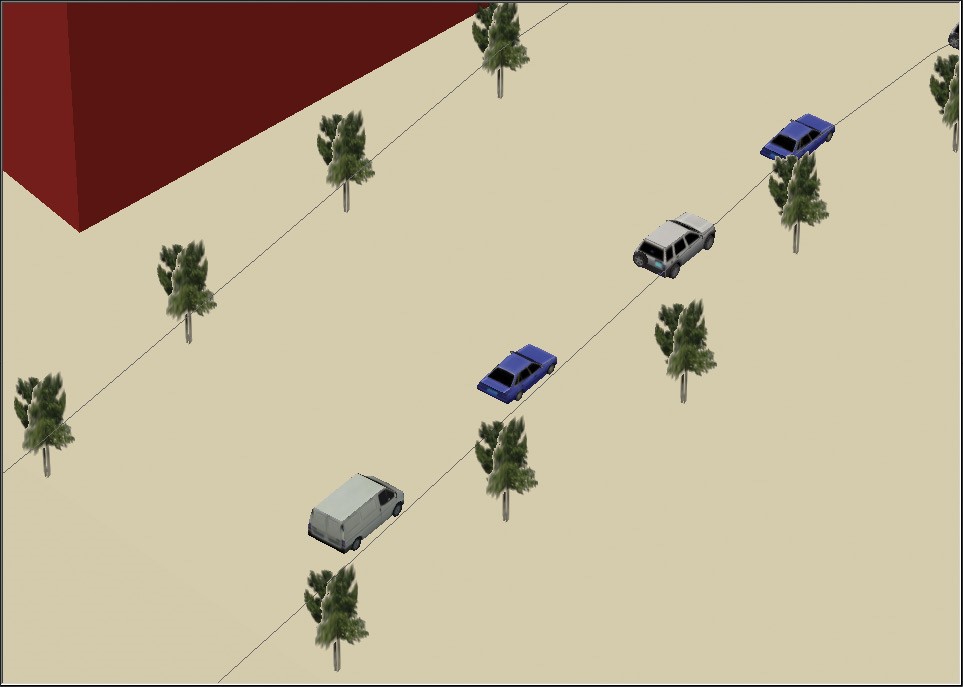

کلاس عوارض نقطه ای NorthShoreVehicles را از ۳DAnalyst.gdb اضافه کنید. ارتفاع پایه سطح را روی head10_tin قرار دهید، نقاط را ۵ واحد افست کنید، روی لایه و سپس روی چند وسیله نقلیه zoom کنید. وسایل نقلیه را به صورت نمادهای سه بعدی خودرو با استفاده از مقادیر منحصر به فرد بر اساس فیلد مقدار Type از جدول ویژگی ویژگی نمایش دهید. در پنجره Symbol Selector، هر وسیله نقلیه را با تایپ یک زاویه جدید ۱۱۵ درجه بچرخانید. نمادهای سه بعدی دیگری را که به صورت استاندارد با ArcEditor ارائه می شوند، از جمله ۳D Basic، ۳D Billboards، ۳D Buildings، ۳D Industrial، ۳D Residential و ۳D Street Furniture کاوش کنید. پس از پایان کار صفحه را ذخیره کنید.
