دوره آموزش کاربردی نرم افزار Arc GIS10.8(استخراج عوارض برای منطقه مورد مطالعه)
استخراج عوارض برای منطقه مورد مطالعه
شهر نیویورک با بیش از ۸ میلیون نفر پرجمعیت ترین شهر ایالات متحده است. تراکم جمعیت آن بیش از ۲۷۰۰۰ نفر در هر مایل مربع است. با وجود ۱۹۵ محله در پنج محله، تجزیه و تحلیل یا تجسم کل شهر به کلی دشوار است. اگر مسئولان شهری بخواهند یک محله را با جزئیات مطالعه کنند، می توان با استفاده از ابزارهای ژئوپردازش در ArcMap این کار را انجام داد. در این پست شما از دو روش انتخاب با اطلاعات و انتخاب عوارض بر اساس مکان برای ایجاد عوارض منطقه مطالعه برای یک محله استفاده خواهید کرد.
یک فایل نقشه باز کنید
- ArcMap را راه اندازی کنید و Tutorial6-1.mxd را از پوشه Maps باز کنید.

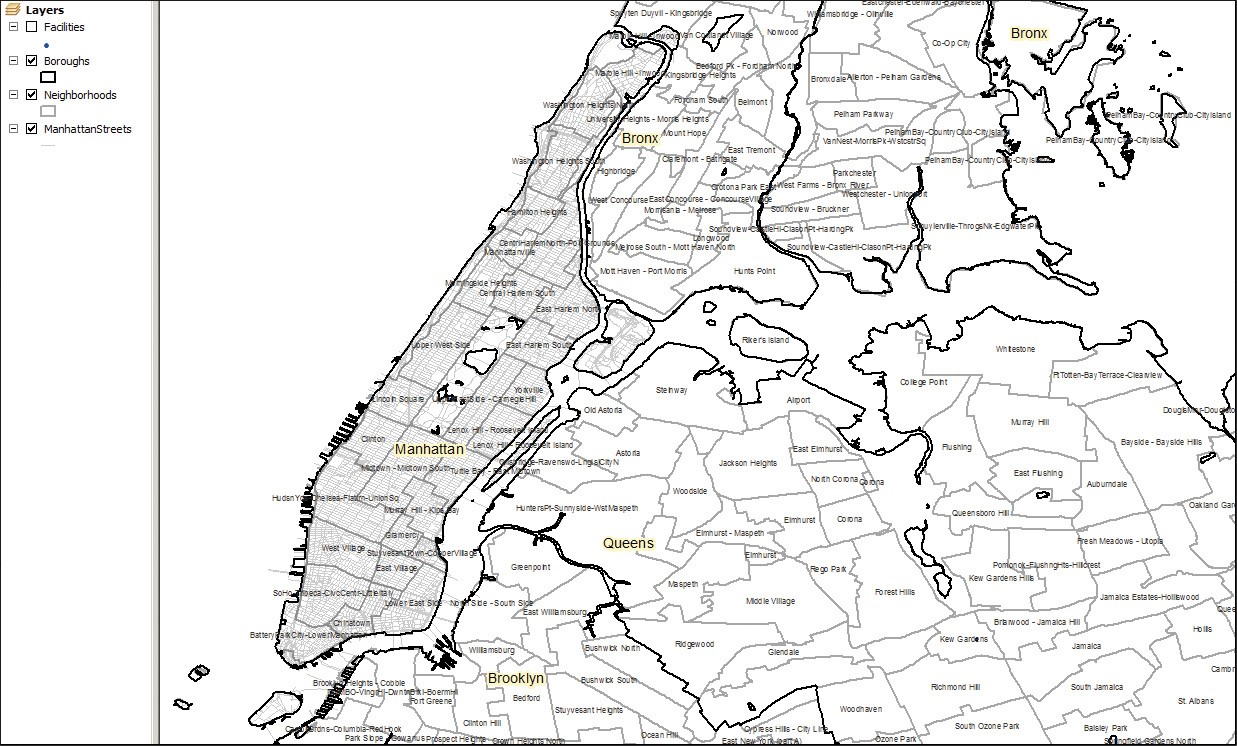

فایل نقشه با یک نقشه zoom شده به منهتن باز می‌شود، که بخش‌ها، محله‌ها و خیابان‌های منهتن کلان شهر نیویورک را نشان می‌دهد.
- روی نشانک‌ها > منهتن کلیک کنید.
- فایل نقشه را در پوشه Chapter6 MyExercises ذخیره کنید.
برای انتخاب عوارض از Select By Attributes استفاده کنید
در اینجا شما از ابزار ArcMap Select By Attributes برای ایجاد یک منطقه مطالعه برای محله Lower East Side که از لایه Neighborhoods استخراج شده است استفاده می کنید.

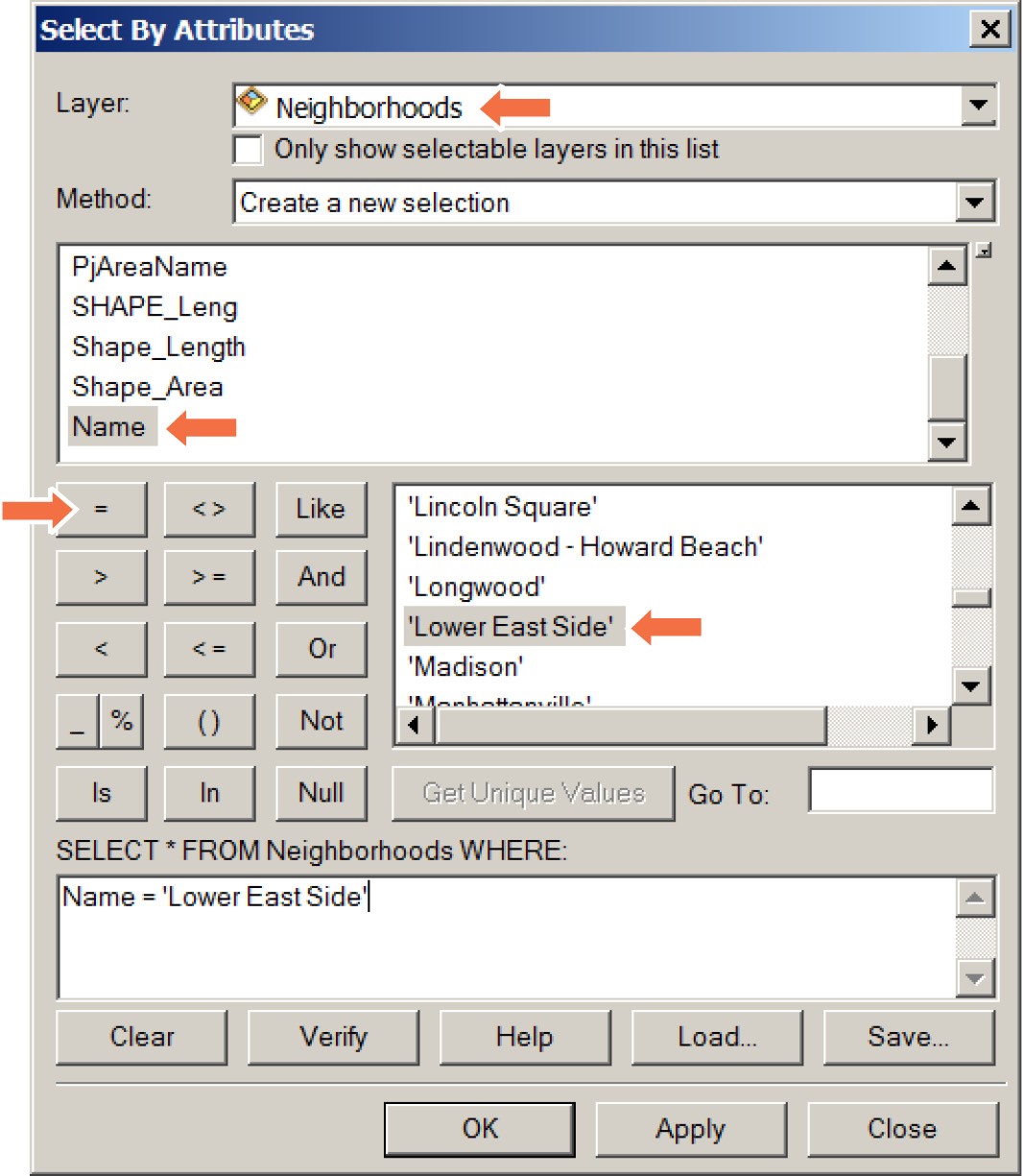

- در نوار منو، روی Selection > Select By Attributes کلیک کنید.
- Neighborhoods را برای لایه انتخاب کنید.
- در کادر فیلدها، روی نام دوبار کلیک کنید.
- روی دکمه = کلیک کنید.
- روی دکمه Get Unique Values کلیک کنید. سپس در کادر Unique Values، روی Lower East Side دوبار کلیک کنید.
- روی Apply کلیک کنید و OK را بزنید.
zoom و ارسال عوارض انتخاب شده
- روی Selection > Zoom to Selected Features کلیک کنید.
ArcMap به محله Lower East Side در ناحیه منهتن زوم می کند.
- در فهرست مطالب، روی لایه Neighborhoods کلیک راست کرده و روی Data > Export Data کلیک کنید.
- کلاس عوارض خروجی را به عنوان LowerEastSide در Chapter6.gdb در پوشه Chapter6 MyExercises ذخیره کنید.
- برای افزودن لایه به نقشه روی OK > Yes کلیک کنید.
- نماد لایه LowerEastSide به صورت پر کردن توخالی، طرح کلی سیاه، عرض ۲٫
- لایه های Boroughs و Neighborhoods را حذف کنید.

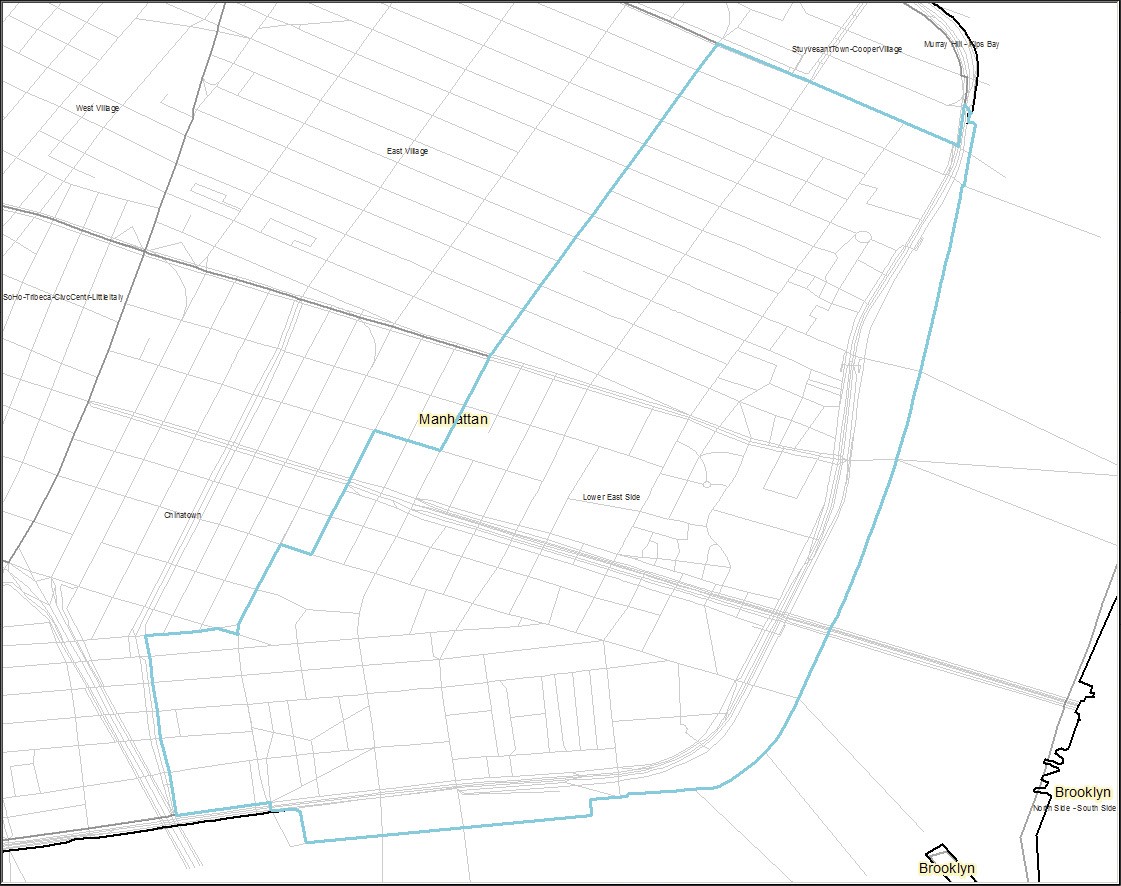

نقشه شما اکنون شامل یک کلاس عارضه جدید است که فقط شامل مرز محله Lower East Side است.
برای انتخاب عوارض از Select By Location استفاده کنید
در مراحل زیر، از ابزار Select By Location برای انتخاب خیابان های منهتن که فقط محله Lower East Side را قطع می کنند، استفاده می کنید. پس از انتخاب خیابان ها، یک کلاس ویژگی خط جدید از آنها ایجاد خواهید کرد.

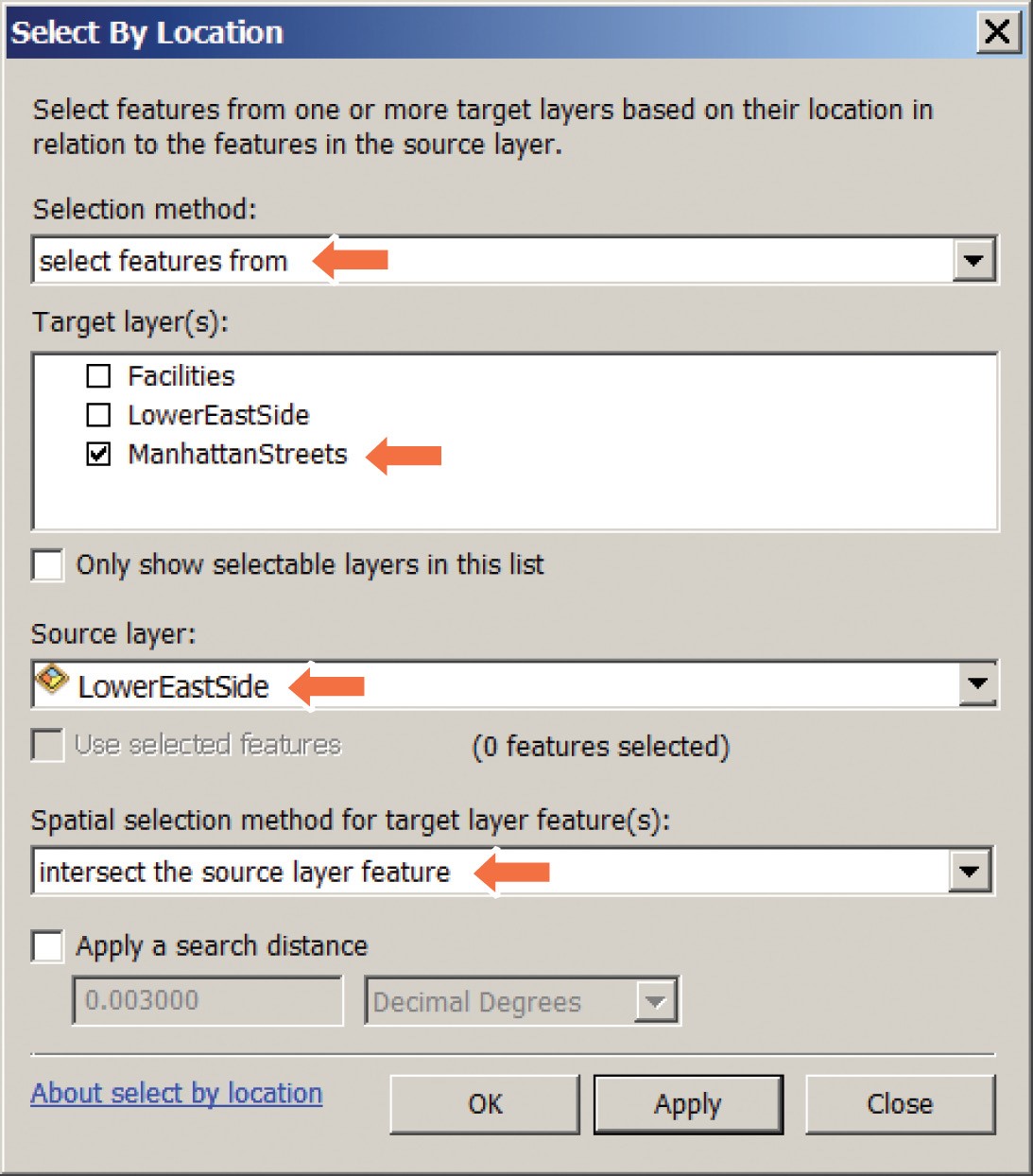

- روی Selection > Select By Location کلیک کنید.
- همانطور که در تصویر نشان داده شده است، با انتخاب ویژگی‌های روش انتخاب، ManhattanStreets برای لایه(های) هدف، LowerEastSide برای لایه منبع، و ویژگی لایه منبع را برای روش انتخاب فضایی برای ویژگی(های لایه هدف) قطع کنید.
این مشخصات فقط خیابان‌هایی را در Lower East Side انتخاب می‌کند.
- روی Apply کلیک کنید و روی Close کلیک کنید.
- در فهرست مطالب، روی لایه Manhattan Streets کلیک راست کرده و روی Data > Export Data کلیک کنید.
- کلاس عوارض خروجی را به عنوان LowerEastSideStreets در Chapter6.gdb ذخیره کنید و لایه را به سند نقشه خود اضافه کنید.

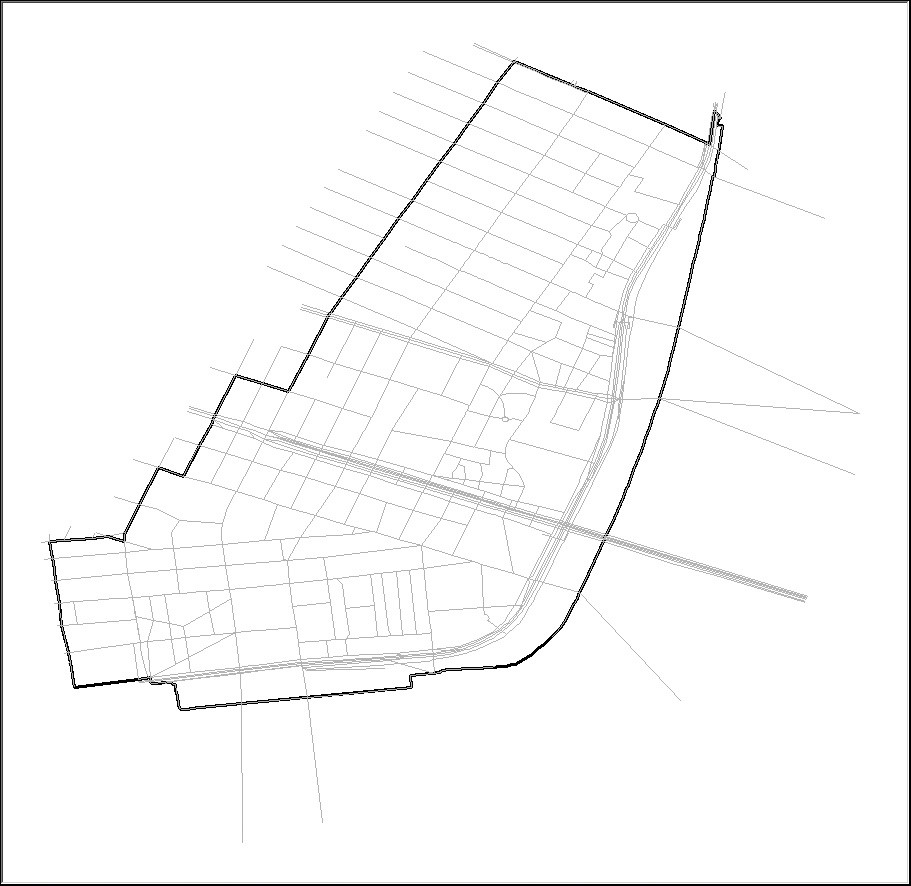

- لایه LowerEastSideStreets را به صورت خطوط خاکستری روشن نمادین کرده و روی این لایه بزرگنمایی کنید.
- در فهرست مطالب، LowerEastSideStreets را به زیر LowerEastSide ببرید و لایه Manhattan Streets را بردارید.
اکنون یک منطقه مطالعه برای Lower East Side دارید. استفاده از انتخاب بر اساس مکان، خیابان‌هایی را ایجاد می‌کند که از طرح کلی محله «آویزان» می‌شوند. در آموزش ۶-۲، از Clip برای ایجاد خیابان هایی استفاده می کنید که در طرح کلی محله متوقف می شوند.
از Select By Location برای ایجاد یک کلاس ویژگی جدید از LowerEastSideFacilities در Chapter6.gdb استفاده کنید. به عنوان روش انتخاب از «در داخل اطلاعات لایه منبع هستند» استفاده کنید. لایه اصلی Facilities را بردارید و با استفاده از Circle 2، Mars Red، اندازه ۷، لایه جدید را نمادین کنید. فایل نقشه خود را ذخیره کنید.
