دوره آموزش کاربردی نرم افزار Arc GIS10.8(استفاده از تحلیلگر سه بعدی برای تحلیل شکل زمین)
استفاده از تحلیلگر سه بعدی برای تحلیل شکل زمین
در این پست، نحوه ایجاد شیب‌دارترین مسیرها، نمایه‌های countur و آنالیز خط دید با استفاده از TIN در ArcMap را بررسی خواهید کرد.
یک فایل نقشه را شروع کنید
- ArcMap را راه اندازی کنید و یک نقشه خالی جدید باز کنید.
- فایل نقشه را به عنوان آموزش ۱۰-۹٫mxdبه پوشه Chapter10ذخیره کنید.
- اگر از قبل باز نشده است، روی Customize > Toolbars > 3DAnalyst کلیک کنید تا نوار ابزار بارگیری شود.

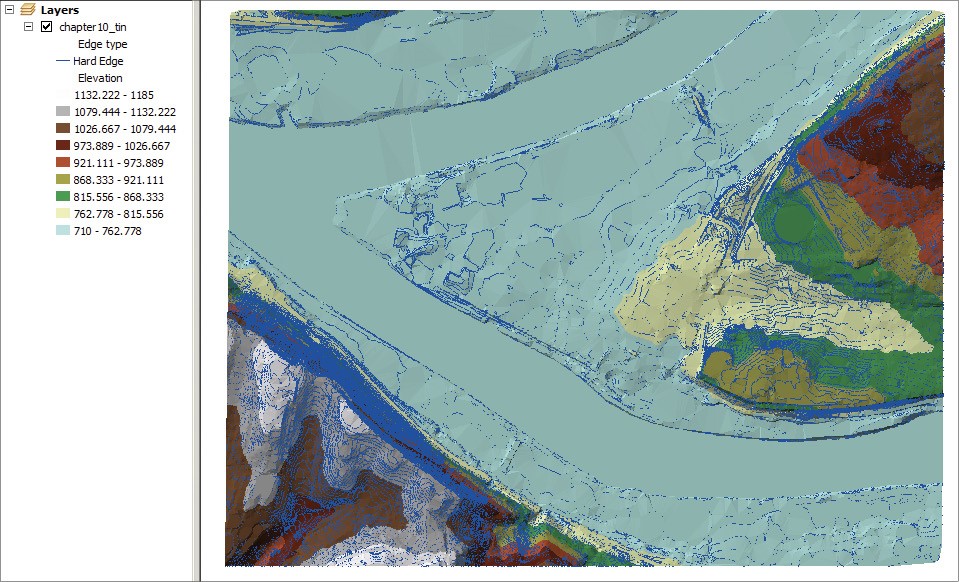

- روی دکمه افزودن داده کلیک کنید، به پوشه Chapter10 بروید، روی head10_tin > Add کلیک کنید.
TIN که در Tutorial10-2 ایجاد کردید اضافه شد.
شیب دارترین خط مسیر و نمایه ارتفاع ایجاد کنید
ابزار Create Steepest Path جهتی را که یک توپ در یک نقطه معین از سطح رها می شود، محاسبه می کند. این ابزار با رستری، TIN و سطوح دیگر کار می کند. نتیجه یک خط گرافیکی سه بعدی است که به نقشه یا صحنه اضافه می شود. سپس می توانید یک نمودار نمایه از این خط گرافیکی سه بعدی ایجاد کنید.

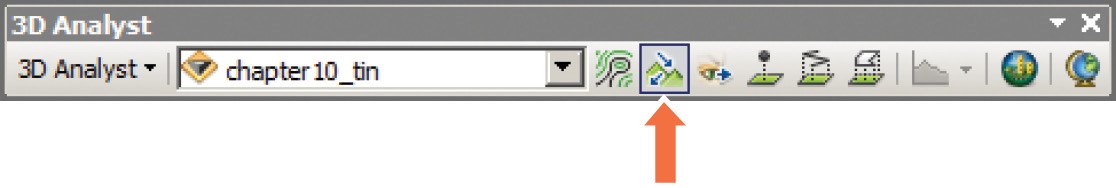

- در نوار ابزار ۳D Analyst، روی دکمه Create Steepest Path کلیک کنید.

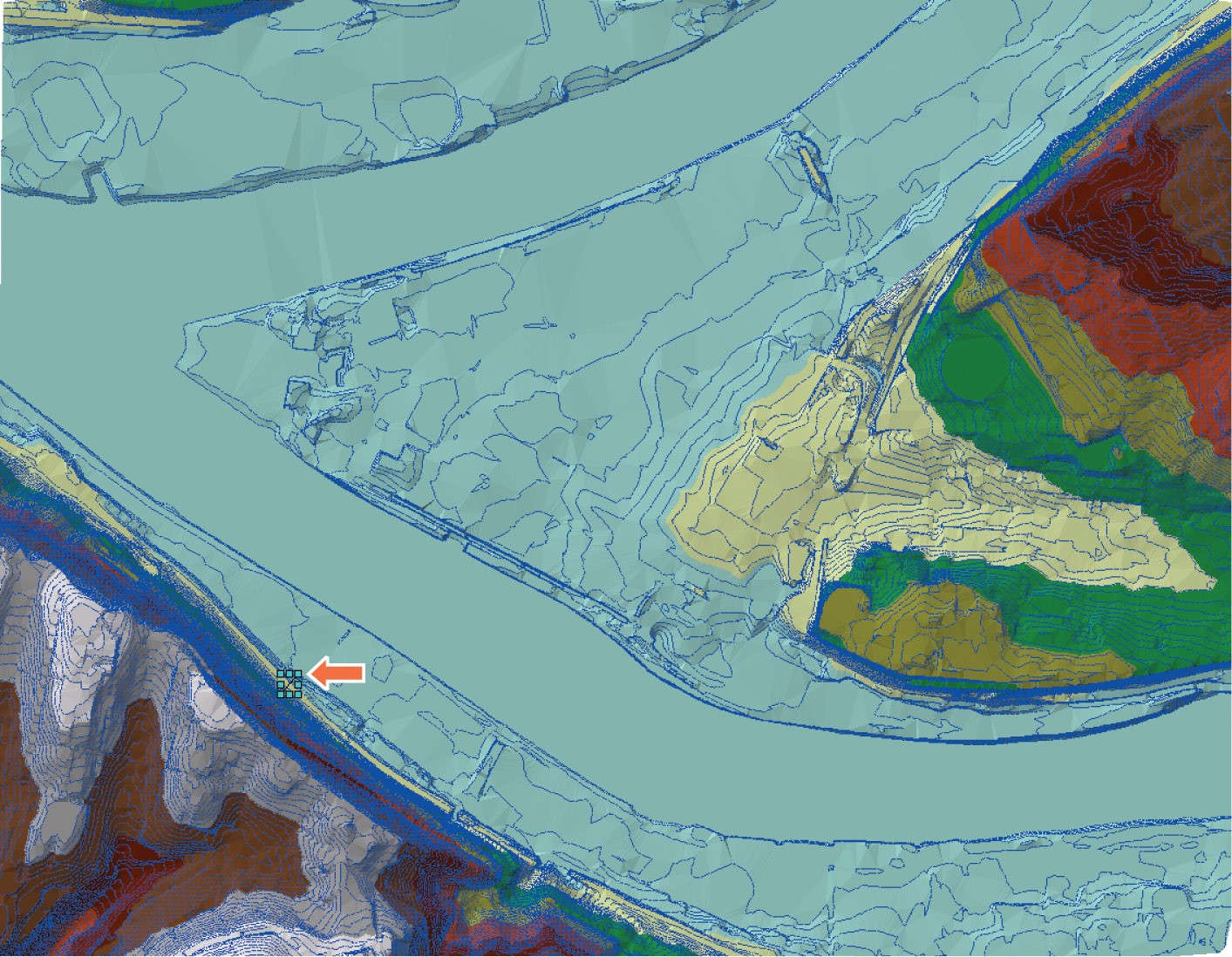

۲٫همانطور که در تصویر نشان داده شده است، روی مکانی از ساحل جنوبی تا کوه واشنگتن کلیک کنید.
۳٫در نوار ابزار Tools، روی دکمه Select Elements کلیک کنید، روی دستگیره پایین سمت چپ کلیک کنید، و بکشید تا یک خط مسیر طولانی تر مانند شکل ایجاد شود.

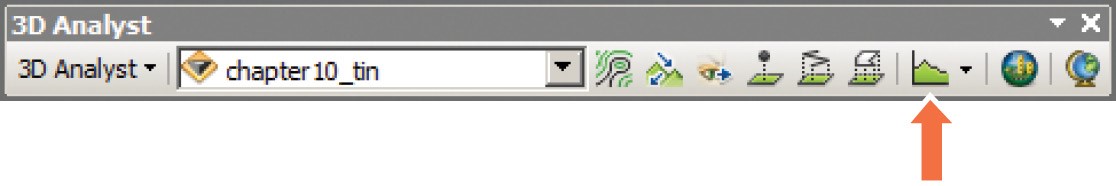

- در نوار ابزار ۳D Analyst، روی دکمه Profile Graph کلیک کنید.

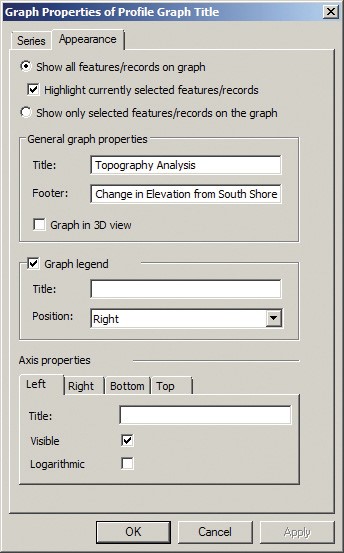

روی عنوان نمودار پروفایل دوبار کلیک کنید و در پنجره ایجاد شده، روی تب Appearance کلیک کنید.
- تایپ کنیدتجزیه و تحلیل توپوگرافی به عنوان عنوان نمایه نمودار،تغییر ارتفاع از ساحل جنوبی به کوه واشنگتن به عنوان پاورقی، روی OK کلیک کنید.

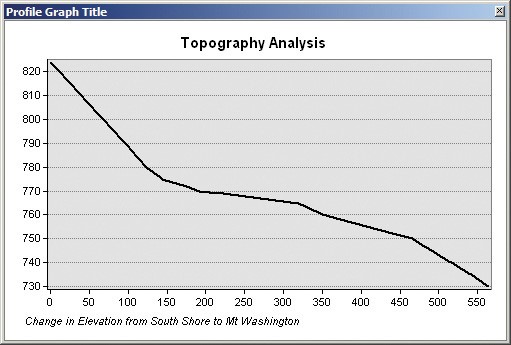

نمودار اکنون تجزیه و تحلیل پروفایل را نشان می دهد.
- پنجره نمودار پروفایل را ببندید.
یک خط دید ایجاد کنید
تجزیه و تحلیل خط دید یک خط گرافیکی بین دو نقطه ایجاد می کند که نشان می دهد دید بین آن نقاط در کجا مسدود شده است.

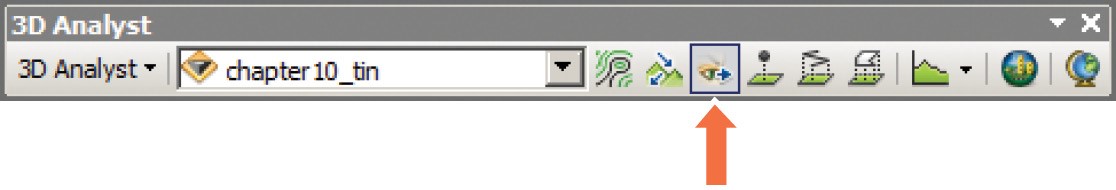

- در نوار ابزار ۳D Analyst، روی دکمه Create Line of Sight کلیک کنید.
- در پنجره Line Of Sight تایپ کنید۶همانطور که ناظر و هدف جبران می کنند.
آفست تعداد فوت بالای TIN برای ناظر و هدف است. اگر ارتفاع ناظر و هدف را روی صفر تنظیم کنید، معمولاً نمایی با موانع بیشتری نسبت به یک با ارتفاع بیشتر از یک خواهید داشت.
- روی نقطه ای در نزدیکی نقطه پیتسبورگ، جایی که سه رودخانه به هم می رسند، کلیک کنید.
- روی مکانی در کوه واشنگتن کلیک کنید که ارتفاع آن بالاتر از ۹۱۰ فوت است (منطقه خاکستری روی نقشه).

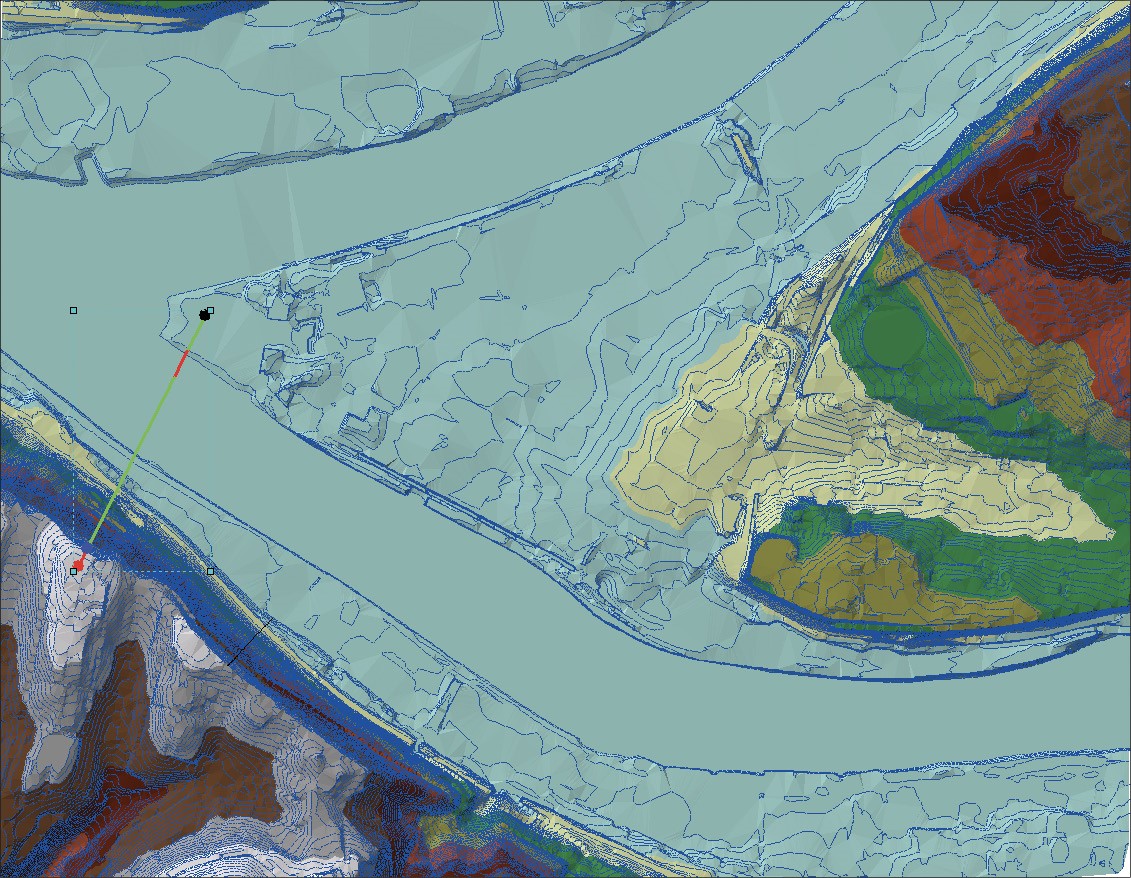

نقشه به دست آمده قرمز را در امتداد خطی که خط دید ناظر مسدود شده است و سبز را در امتداد خطی که دید مانعی ندارد نشان می دهد.
برای مشاهده دید از خط دید، نقاط ناظر و هدف اضافی را انتخاب کنید. ناظر و ارتفاع هدف را تغییر دهید تا ببینید آیا دید تغییر می کند یا خیر. شیب دارترین مسیرها و نمایه های خط جدید ایجاد کنید. سایر توابع ۳D Analyst را در ArcToolbox کاوش کنید. روی ۳D Analyst Tools، Triangulated Surface کلیک کنید تا جنبه سطح، خطوط، تفاوت و تجزیه و تحلیل شیب ایجاد شود. سند نقشه خود را ذخیره کرده و از ArcMap خارج شوید.
