دوره آموزش کاربردی نرم افزار Arc GIS10.8(دانلود نقشه های رستری از USGS)
دانلود نقشه های رستری از USGS

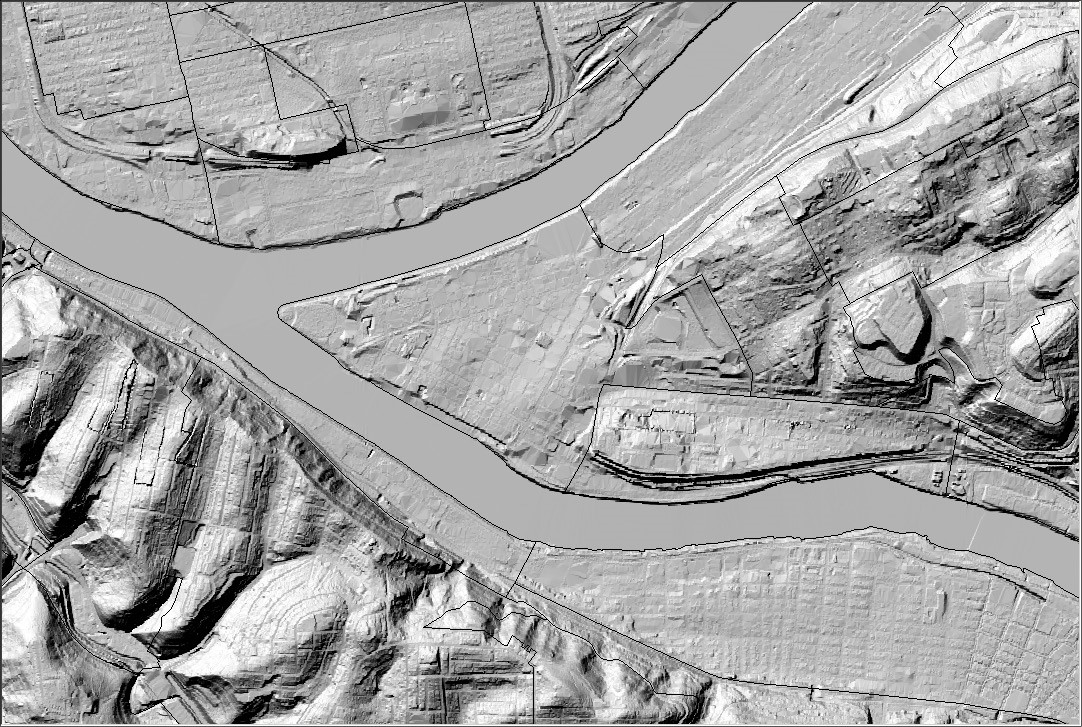

در مرحله بعد، یک رستر ارتفاعی را از سازمان زمین شناسی ایالات متحده دانلود خواهید کرد که می تواند در ArcMap اضافه شود. نقشه رستری در این تمرین یک مدل رقومی ارتفاع (DEM) است که می تواند به یک نقشه برجسته سایه دار تبدیل شود، به این معنی که شامل سایه هایی از یک خورشید مصنوعی در آسمان است.
نمایشگر نقشه ملی USGS را راه اندازی کنید و به پیتسبورگ زوم کنید
- در یک مرورگر وب، بهhttp://viewer.nationalmap.gov/basic/.

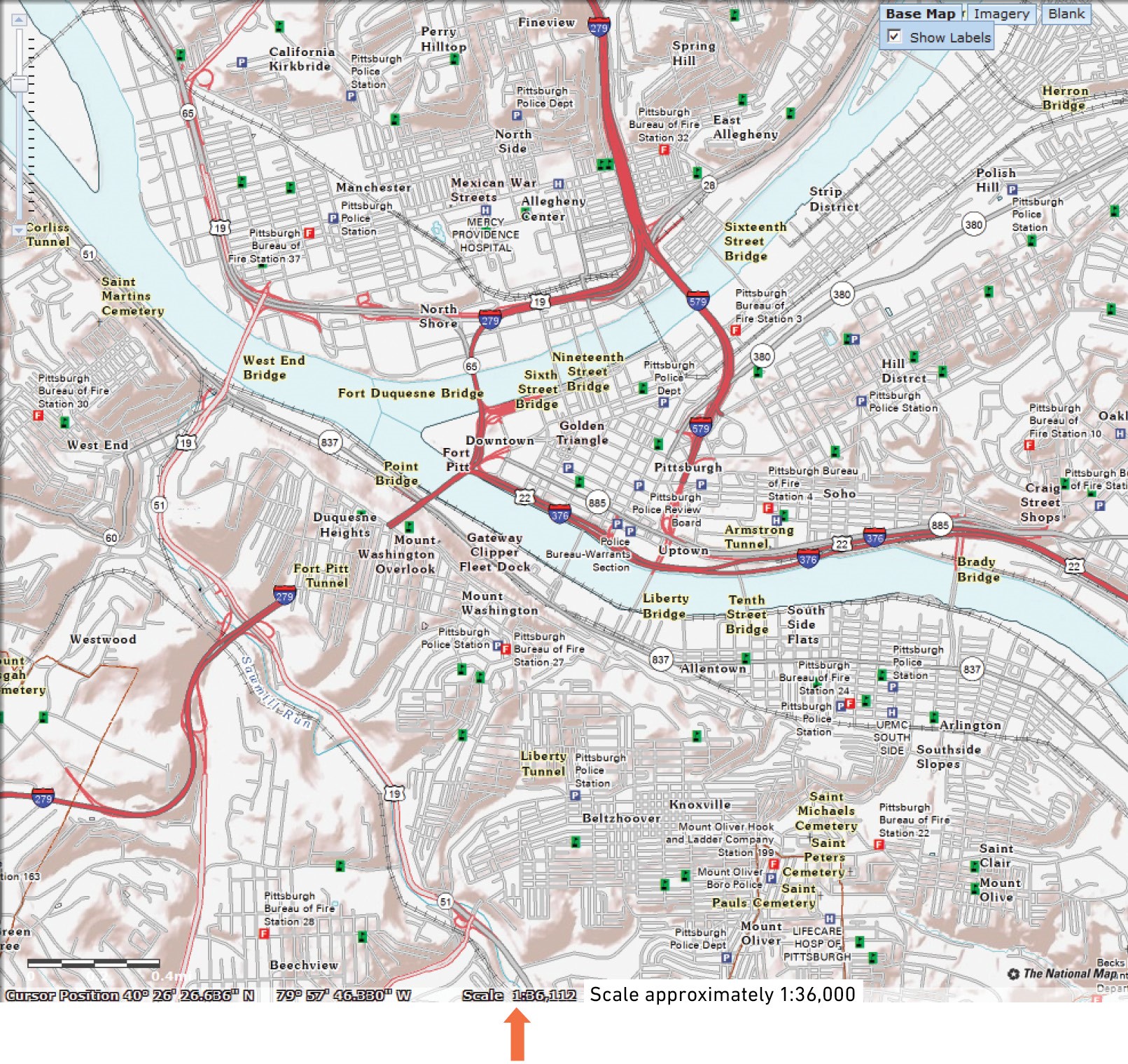

- به سمت غرب پنسیلوانیا و پیتسبورگ، جایی که سه رودخانه به هم می رسند، بزرگنمایی کنید تا مقیاس تقریباً ۱:۳۶۰۰۰ مانند تصویر را ببینید.
توجه داشته باشید که تصاویر و لایه‌های صفحه ممکن است با آنچه در رایانه خود می‌بینید متفاوت به نظر برسند.
DEM را دانلود کنید
- در برگه Datasets، کادر Elevation Products (3DEP) را علامت بزنید.
- کادر مربوط به DEM 1/9 arc-second را علامت بزنید و روی Find Products کلیک کنید.
- از لیست محصولات موجود، روی دانلود در کنار مورد USGS NED ned19_n40x50_w080x25_pa_southwest_2006 1/9 arc-second 2010 15 × ۱۵ دقیقه IMG کلیک کنید.
- در کادر محاوره ای، ذخیره فایل را در رایانه خود انتخاب کنید.
استخراج و سازماندهی کنید
- با استفاده از File Explorer، فایل خود را از محل دانلود پیدا کنید.
- فایل را در پوشه Chapter5 خود استخراج کنید.

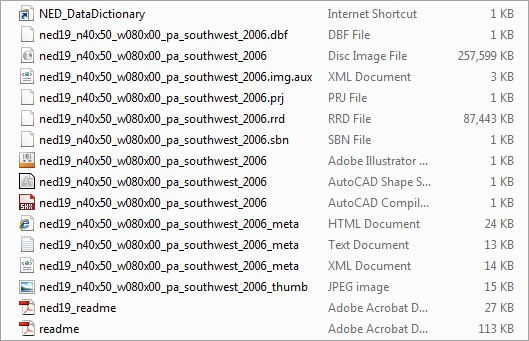

- برای مشاهده این فایل ها از File Explorer استفاده کنید. وقتی کارتان تمام شد، File Explorer را ببندید.
تصویر رستری را به نقشه اضافه کنید
- در ArcMap، یک نقشه خالی جدید ایجاد کنید و آن را به عنوان آموزش ۵-۷٫mxdبه پوشه Chapter5ذخیره کنید.
- روی دکمه افزودن داده کلیک کنید؛ به Data، Pittsburgh folders و City.gdb بروید. روی Neighborhoods کلیک کنید و روی Add کلیک کنید. محله ها را با پر کردن توخالی نمادین کنید.
- روی دکمه افزودن داده کلیک کنید، به MyExercises، Chapter5 بروید و فایل های شطرنجی استخراج شده را مشاهده کنید. برای ساخت هرم های رستری روی فایل img کلیک کنید، روی Add و سپس Yes کلیک کنید.

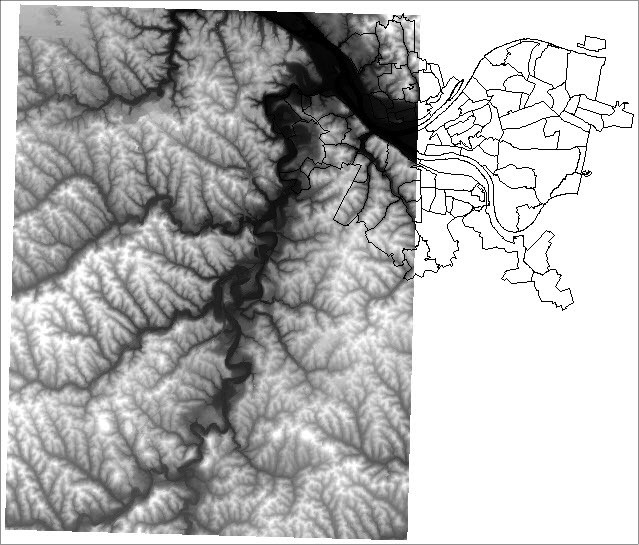

تصویررستریDEM به طور خودکار طبقه بندی می شود و به فهرست مطالب اضافه می شود.
