Union لایه ها

ابزار Union هندسه و ویژگی های دو لایه چند ضلعی ورودی را برای تولید یک لایه چندضلعی خروجی جدید ترکیب می کند. در این مثال، از ابزار Union برای ترکیب محله‌های شهر نیویورک با سرشماری منهتن (کانتی نیویورک) استفاده خواهید کرد. خروجی اتحادیه یک لایه ویژگی جدید از چند ضلعی های کوچکتر است که هر کدام دارای مرزها و ویژگی های ترکیبی از مناطق سرشماری و محله ها هستند. Union تمام ویژگی های لایه های ورودی را حفظ می کند، حتی اگر همپوشانی نداشته باشند.

یک سند نقشه باز کنید

  1. Tutorial6-6.mxd را از پوشه Maps باز کنید.

فایل Tutorial6-6.mxd باز می شود که نقشه محله های شهر نیویورک و سرشماری منهتن در سال ۲۰۱۰ را نشان می دهد.

  1. روی نشانک‌ها > منهتن کلیک کنید.
  2. سند نقشه را در پوشه Chapter6 ذخیره کنید.

جداول را باز کنید

تابع اتحاد یک کلاس ویژگی جدید ایجاد می کند که جداول ویژگی های دو کلاس ویژگی و ویژگی های چند ضلعی آنها را ترکیب می کند. در مرحله بعد، جدول هر دو کلاس ویژگی را باز می کنید تا ویژگی های آنها را ببینید.

  1. از فهرست مطالب، روی لایه ManhattanTacts کلیک راست کرده، روی Open Attribute Table کلیک کنید و به سمت راست بروید.

هیچ اطلاعاتی در مورد محله ها در این فایل وجود ندارد.

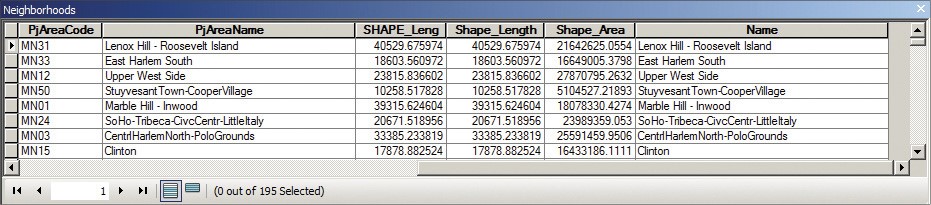

  1. جدول Neighborhoods را باز کنید.

البته در این جدول هیچ صفت تراکتی وجود ندارد.

  1. هر دو جدول را ببندید.

محله های منهتن را انتخاب و صادر کنید

قبل از اجرای Union، فقط محله های منهتن را انتخاب کنید. در غیر این صورت خروجی Union همه شهرستان ها خواهد بود.

  1. روی Selection > Select By Location کلیک کنید.

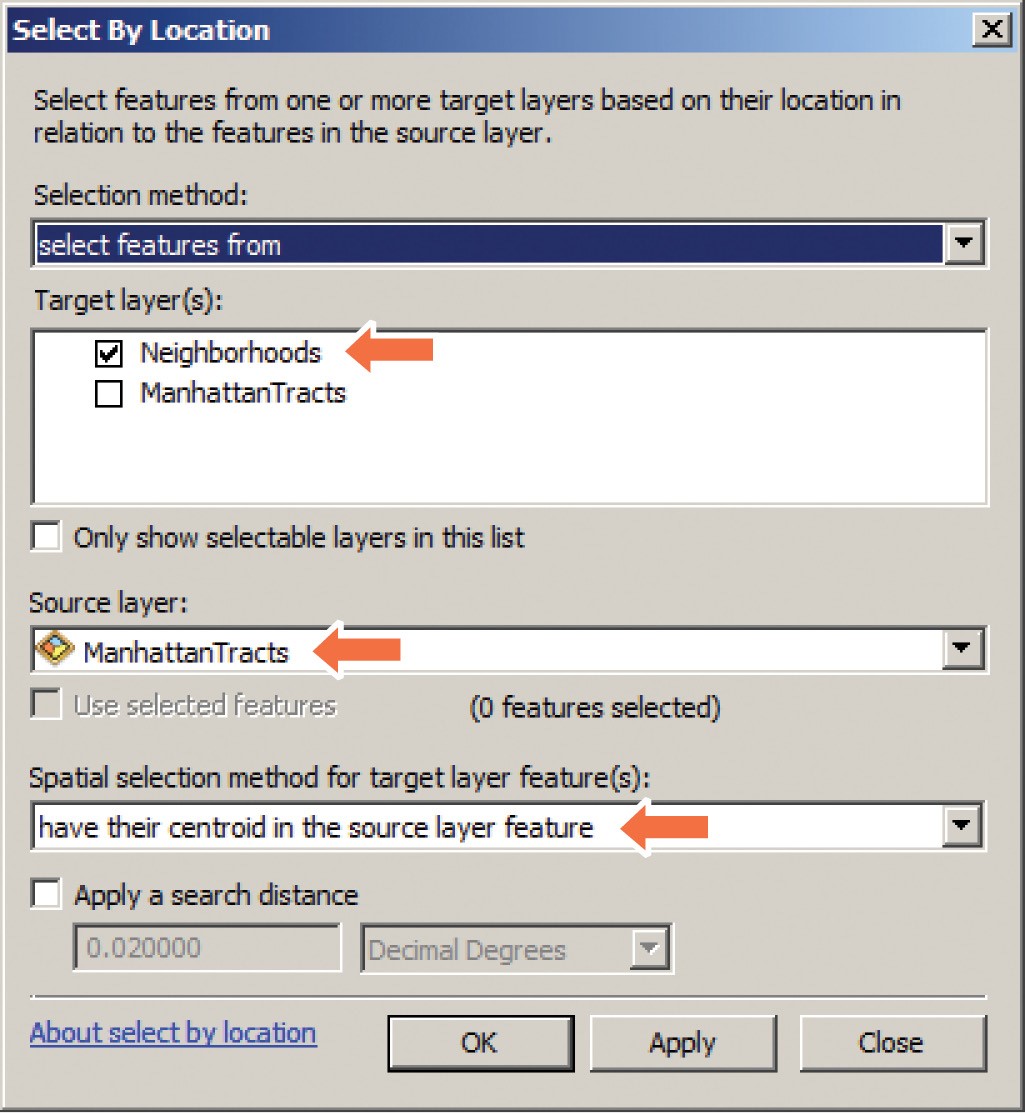

  2. همانطور که نشان داده شده است، با Neighborhoods برای لایه(های) هدف، ManhattanTracts برای لایه منبع، و برای روش انتخاب فضایی “مرکز آنها را در وعارضه لایه منبع داشته باشید” تایپ کنید یا انتخاب کنید.
  3. روی OK کلیک کنید.

  1. در فهرست مطالب، روی لایه Neighborhoods کلیک راست کرده و روی Data > Export Data کلیک کنید.
  2. کلاس عارضه خروجی را به عنوان ManhattanNeighborhoods در Chapter6.gdb ذخیره کنید.
  3. روی OK کلیک کنید و سپس روی Yes کلیک کنید تا لایه به نقشه اضافه شود.
  4. نمادی از لایه ManhattanNeighborhoods به صورت پر کردن توخالی، طرح کلی سیاه، عرض ۱٫۵٫
  5. لایه Neighborhoods را بردارید و بزرگنمایی کنید تا منهتن را پایین بیاورید.

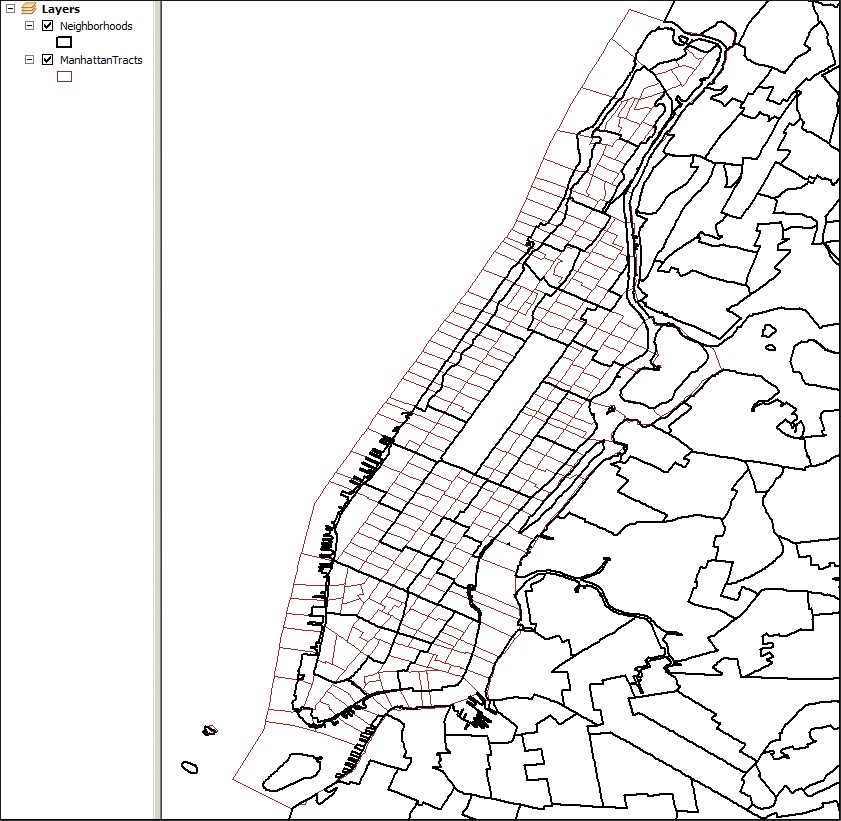

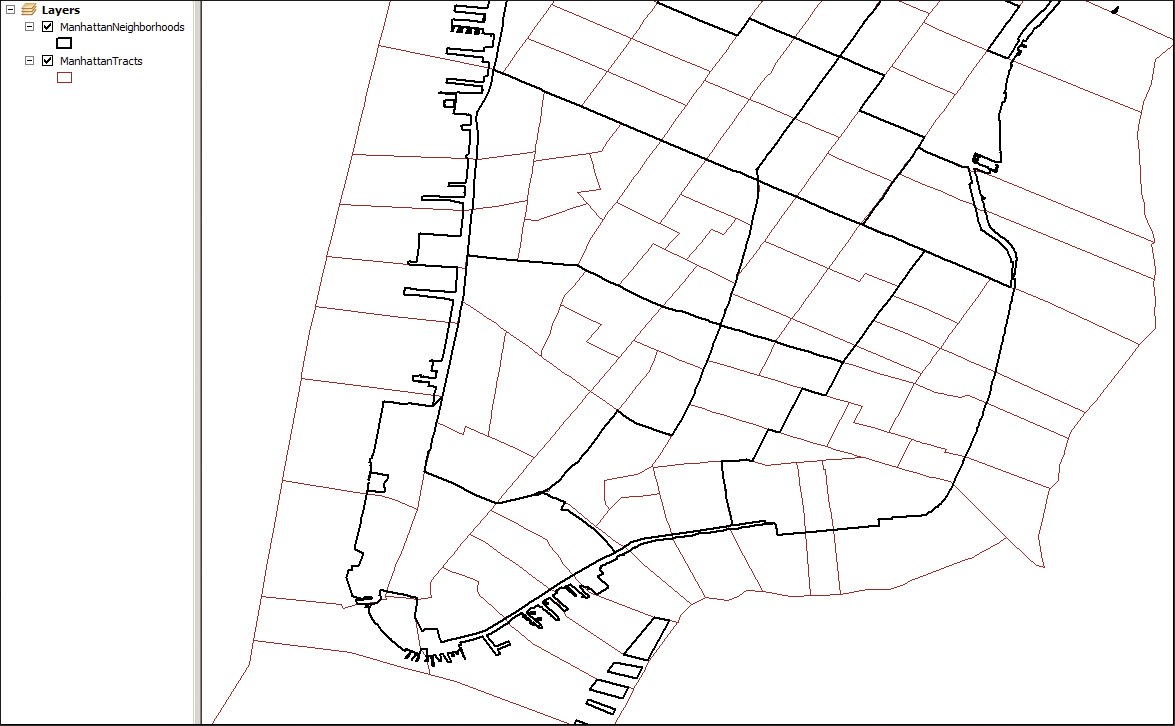

لایه ManhattanNeighborhoods را خاموش و روشن کنید تا ببینید کدام چند ضلعی با مرزهای تراکت مطابقت دارد. برخی از مناطق فراتر از مرزهای محله گسترش می یابند.

  1. روی نشانک‌ها > منهتن کلیک کنید.

عوارض ویژه Union

  1. روی Geoprocessing > Union کلیک کنید.
  2. ManhattanTacts و ManhattanNeighborhoods را یکی یکی برای ویژگی های ورودی انتخاب کنید.
  3. کلاس عارضه خروجی را به عنوان ManhattanTactsNeighborhoods در Chapter6.gdb ذخیره کنید.

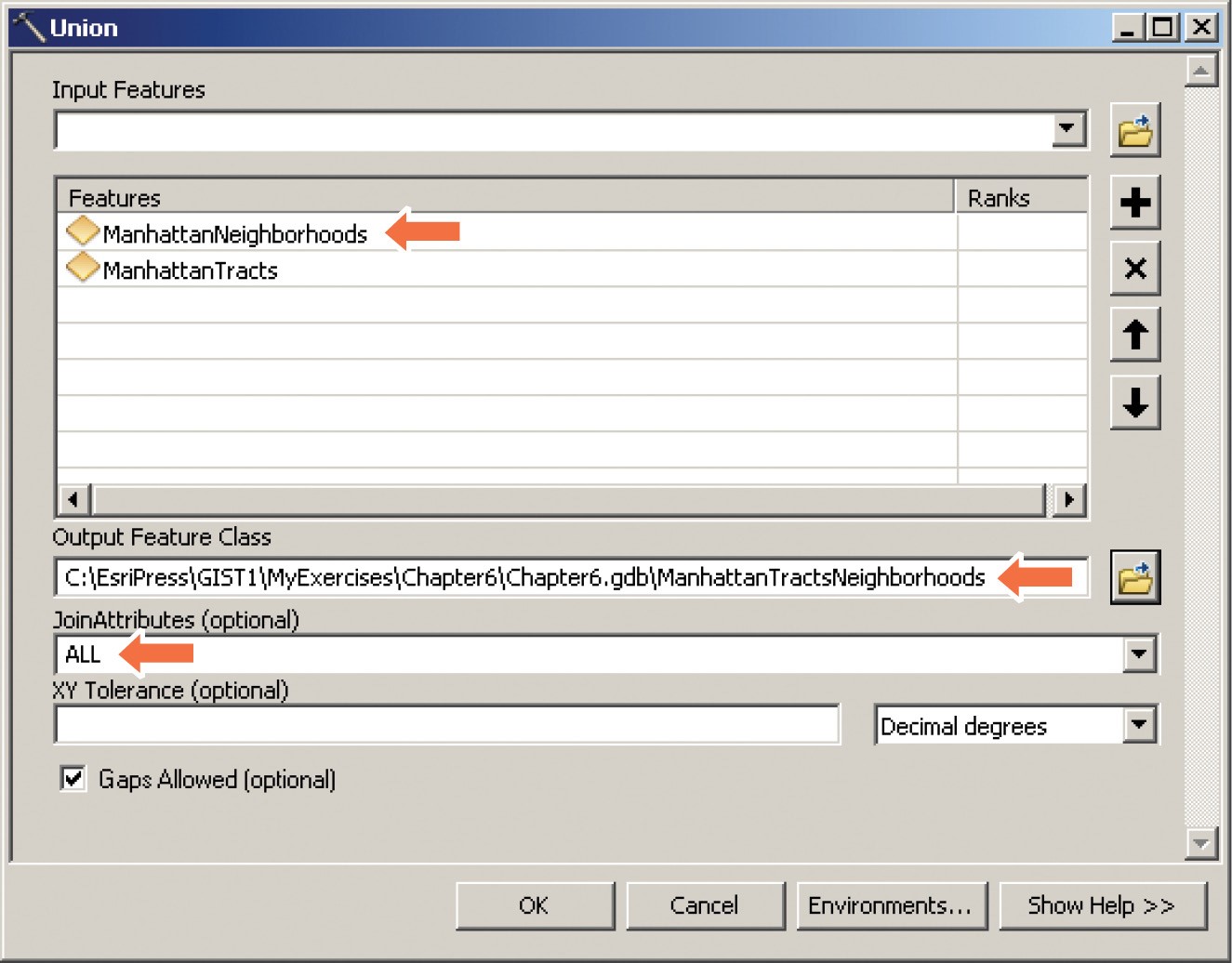

  4. بررسی کنید که تنظیمات Union با تصویر ALL برای JoinAttributes مطابقت داشته باشد.

۵٫روی OK کلیک کنید.

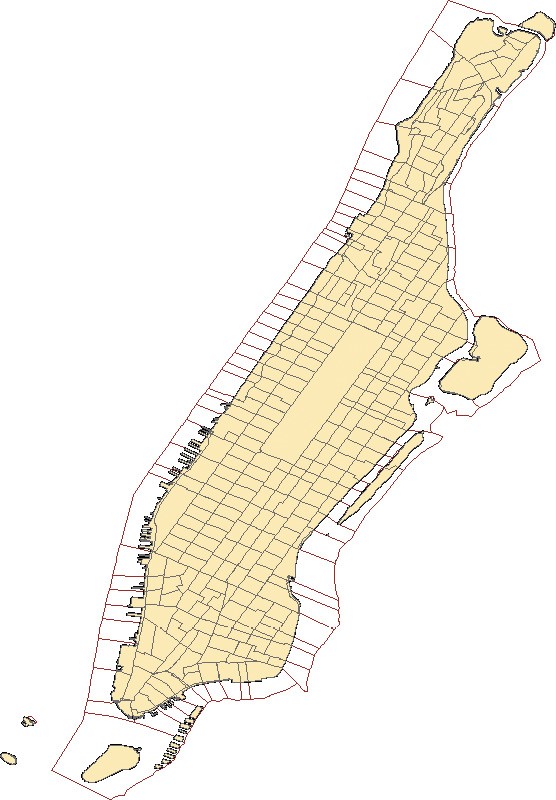

خروجی اضافه شده به نقشه شما حاوی پلیگون های کوچک است که به هر چند ضلعی هم داده های سرشماری و هم محله متصل است. توجه داشته باشید که جمعیت برای هر چند ضلعی کوچک جدید نادرست است. ابزار Union فقط لایه ها را به هم متصل می کند و داده ها را در چند ضلعی های کوچکتر تقسیم نمی کند.

تراکت های دارای محله را انتخاب کنید

بسیاری از پلیگون های Union نام محله‌ها را شامل نمی‌شوند، زیرا بخش‌ها و محله‌ها همپوشانی ندارند. تمرینات نهایی این پلیگون ها را از فایل نقشه حذف می کند. در اینجا از یک پرس و جو برای انجام این کار استفاده خواهید کرد.

  1. در فهرست مطالب، روی ManhattanTactsNeighborhoods کلیک راست کرده و روی Properties > تب Definition Query کلیک کنید.
  2. روی دکمه Query Builder کلیک کنید و همانطور که در تصویر نشان داده شده است، با WHERE روی BoroCode > 0، انتخاب کنید.
  3. روی OK > OK کلیک کنید.

نتیجه فقط ManhattanTactsNeighborhoods با مقادیر همسایگی خواهد بود.



  1. در فهرست مطالب، روی ManhattanTactsNeighborhoods کلیک راست کرده و روی Open Attribute Table کلیک کنید.

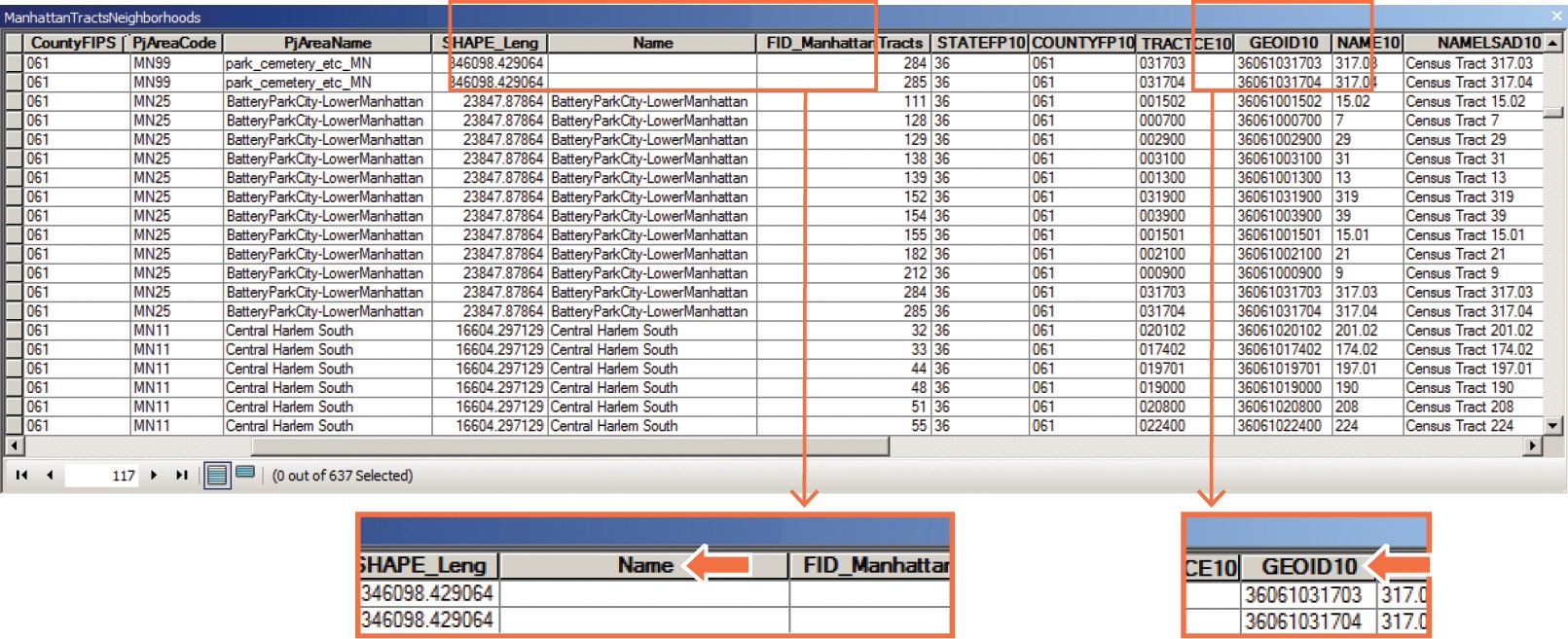

هنوز چند قطعه سرشماری بدون نام محله ها وجود دارد اما اینها پارک ها و گورستان ها هستند. به زمینه های مربوط به سرشماری ها و محله ها توجه کنید.

  1. جدول را ببندید و فایل نقشه را ذخیره کنید.
