 Intersect کردن لایه ها

ابزار Intersect یک کلاس عارضه جدید ایجاد می کند که تمام عوارض و ویژگی های دو لایه ورودی را ترکیب می کند و کلاس های عارضه را همپوشانی می کند. به عنوان مثال، یک مسئول آمادگی اضطراری ممکن است دوست داشته باشد نام شرکت آتش نشانی را که هر خیابان از آن عبور می کند (یا Intersect می کند) بداند. ArcGIS می تواند چنین اطلاعاتی را با استفاده از ابزار Intersect ارائه دهد. Intersect هر قسمتی از دو یا چند لایه ورودی را که روی همدیگر قرار نگرفته اند مستثنی می کند.

یک فایل نقشه باز کنید

  1. Tutorial6-5.mxd را از پوشه Maps باز کنید.

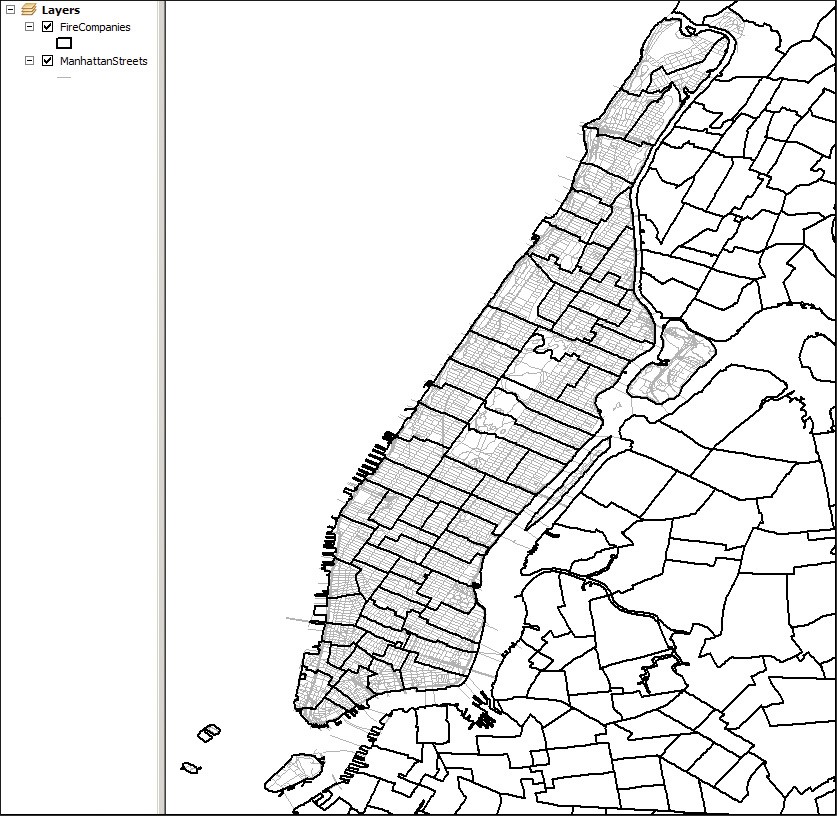

فایل Tutorial6-5.mxd با نقشه ای از شرکت های آتش نشانی شهر نیویورک و خیابان های منهتن باز می شود.

  1. روی نشانک‌ها > منهتن کلیک کنید.
  2. فایل نقشه را در پوشه Chapter6 ذخیره کنید.

جداول را باز کنید

در مرحله بعد، جدول هر دو کلاس عارضه را باز می کنید تا ویژگی های آنها را ببینید.

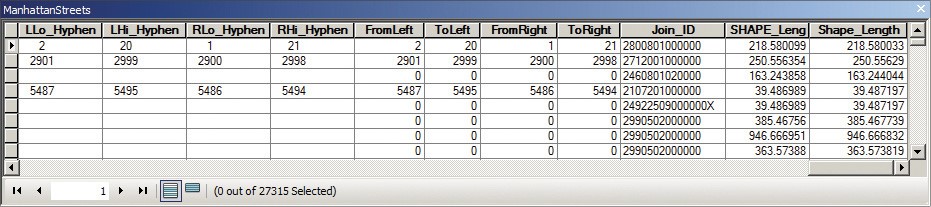

  1. از فهرست مطالب، روی لایه ManhattanStreets کلیک راست کنید، روی Open Attribute Table کلیک کنید و به سمت راست بروید.

هیچ اطلاعاتی در مورد شرکت های آتش نشانی در این فایل وجود ندارد.

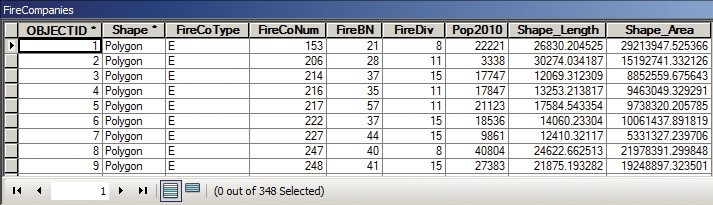

  1. جدول FireCompanies را باز کنید.

ویژگی های این جدول را بررسی کنید. زمینه های مورد علاقه عبارتند از: گروهان آتش نشانی، گردان و لشکر و نوع گروهان آتش نشانی. به عنوان مثال، شرکت نردبان (L)، شرکت موتور (E)، یا جوخه آتش نشانی (Q).

  1. هر دو جدول را ببندید.

لایه های عارضه را قطع کنید

  1. روی Geoprocessing > Intersect کلیک کنید.
  2. از لیست کشویی Input Features، ManhattanStreets and Fire Companies را یکی یکی انتخاب کنید.
  3. کلاس عارضه خروجی را به عنوان ManhattanStreetsFireCompanies در Chapter6.gdb ذخیره کنید.
  4. خط را برای نوع خروجی انتخاب کنید.
  5. بررسی کنید که تنظیمات Intersect با تصویر مطابقت داشته باشد.

۶٫روی OK کلیک کنید.

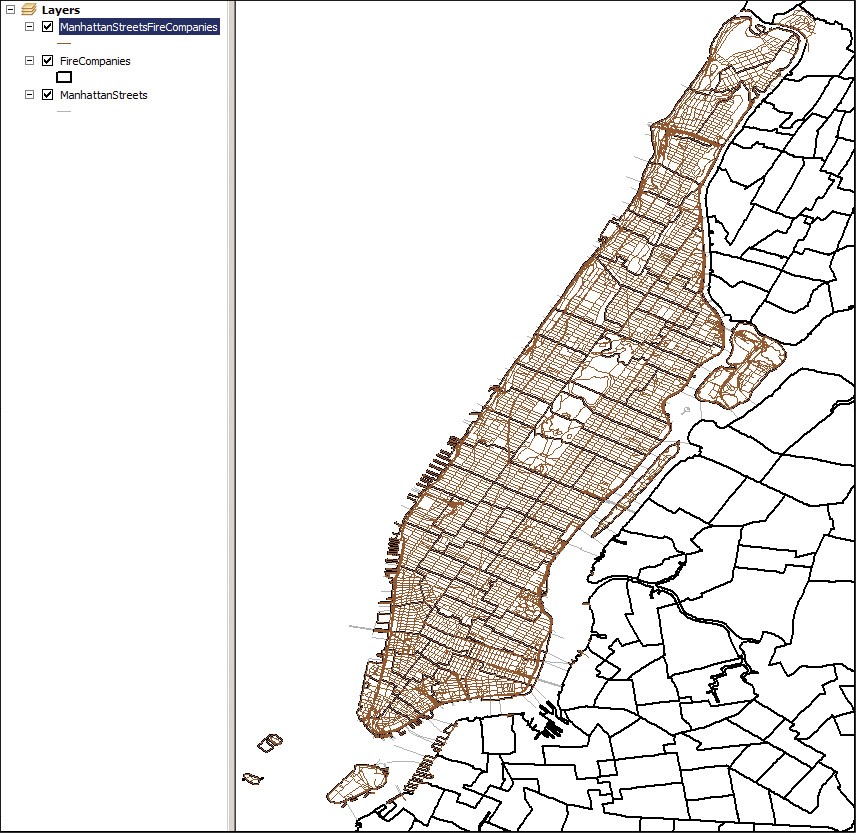

خروجی اضافه شده به نقشه شما خیابان های منهتن خواهد بود که چند ضلعی های شرکت آتش نشانی را قطع می کنند.



جدول تقاطع را بررسی کنید

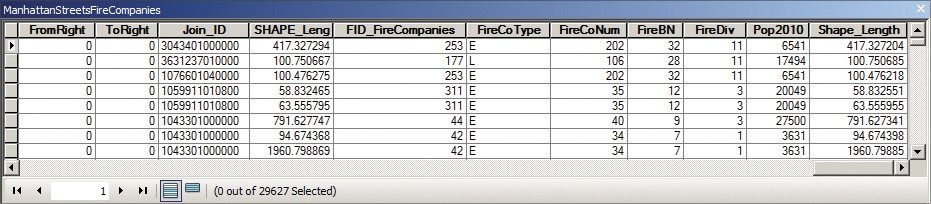

  1. در فهرست مطالب، روی لایه ManhattanStreetsFireCompanies کلیک راست کرده و روی Open Attribute Table کلیک کنید.

اکنون هر خیابان اطلاعاتی در مورد شرکت آتش نشانی دارد که با آن قطع می شود.

  1. جدول را ببندید و فایل نقشه خود را ذخیره کنید.
