دوره آموزش کاربردی نرم افزار Arc GIS10.8( تنظیم فضایی عوارض)
ویژگی های تنظیم فضایی
ابزارهای تنظیم فضایی ArcMap تبدیل، ورق لاستیکی، و لایه های edgematch در یک کلاس عوارض shapefile یا geodatabase. در این تمرین، طرح کلی یک ساختمان را طوری تغییر میدهید که به درستی روی ساختمان در تصویر هوایی قرار بگیرد.
نقشه را آماده کنید
- Tutorial7-5.mxd را از پوشه Maps باز کرده و به عنوان آموزش ۷-۵٫mxdذخیره کنید و به پوشه Chapter7 تغییردهید.

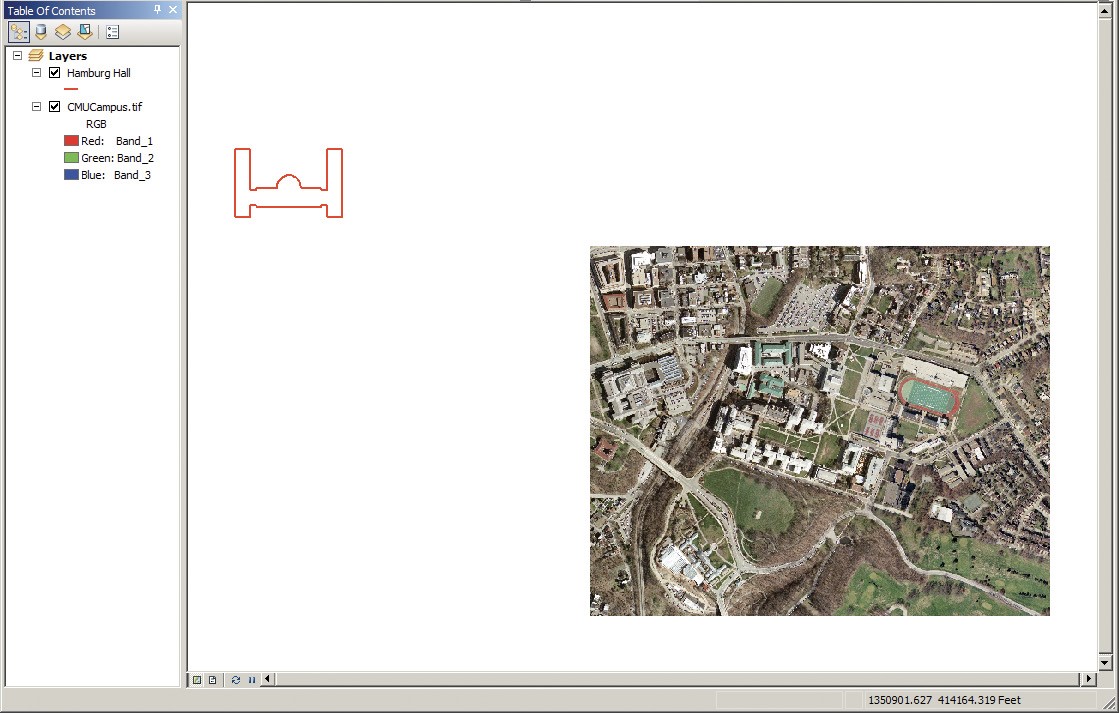

- روی دکمه Zoom to Extent کلیک کنید تا هم نقشه هوایی و هم ساختمان را ببینید.
لایه هال هامبورگ، که در اصل یک طراحی CAD است که به صورت فایل شکل صادر شده است، در تراز یا مقیاس مناسب با ساختمان های نشان داده شده در تصویر هوایی نیست. در مرحله بعد، لایه ساختمان را طوری تنظیم می کنید که به درستی با تصویر هوایی هماهنگ شود.
- در فهرست مطالب، روی Hamburg Hall > Data > Export Data کلیک راست کرده و آن را به عنوان یک کلاس ویژگی جدید با نام ذخیره کنید.هامبورگ هالدر Chapter7.gdb.
- ویژگی جدید چند ضلعی را به فایل نقشه اضافه کنید و لایه اصلی سالن هامبورگ را حذف کنید.
ساختمان را جابجا کنید
- در نوار ابزار ویرایشگر، روی ویرایشگر > شروع ویرایش کلیک کنید.
مطمئن شوید که لایه Create Features سالن هامبورگ باشد.

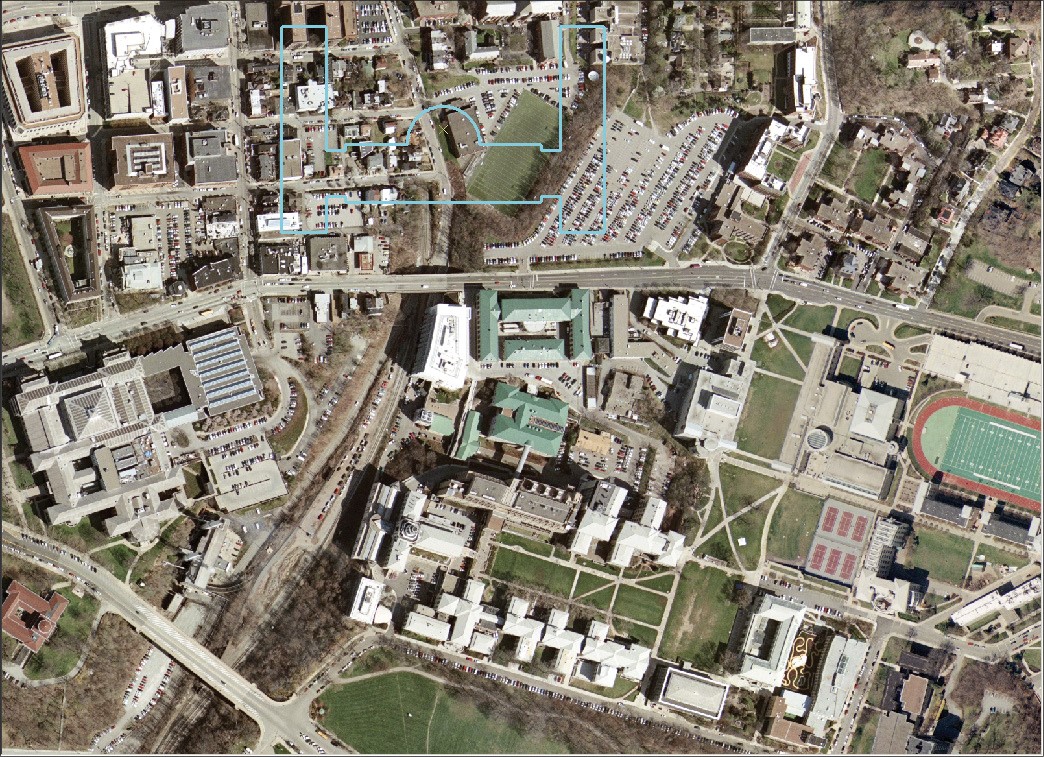

- روی ابزار Edit کلیک کنید، داخل ویژگی هامبورگ هال کلیک کنید و آن را به محل نشان داده شده در تصویر بکشید.
- برای دیدن بهتر ویژگی هامبورگ، zoom کنید.
ساختمان خیلی بزرگ است و وارونه است.
ویژگی تالار هامبورگ را ۱۸۰ درجه بچرخانید.
پیوندهای جابجایی را اضافه کنید
برای تراز کردن ویژگی با تصویر هوایی، از یک ابزار تبدیل استفاده خواهید کرد.
- در نوار ابزار ویرایشگر، روی Editor > More Editing Tools > Spatial Adjustment کلیک کنید.
با این کار نوار ابزار Spatial Adjustment باز می شود.
- در نوار ابزار Spatial Adjustment، روی Spatial Adjustment > Adjustment Methods > Transformation – Similarity کلیک کنید.
- ابزار New Displacement Link را کلیک کنید .
- روی گوشه سمت چپ بالای عارضه ساختمان هامبورگ کلیک کنید.
- روی محل مربوطه روی تصویر هوایی کلیک کنید.

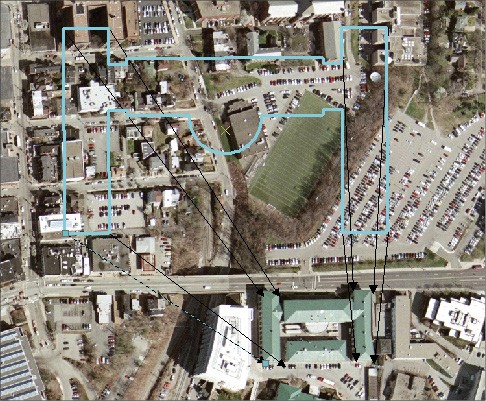

- همانطور که در تصویر نشان داده شده است، به افزودن پیوندهای جابجایی به ویژگی ساختمان و تصویر هوایی ادامه دهید.
پیوندهای جابجایی را ویرایش کنید
اگر موقعیت اشتباهی را روی ساختمان یا نقشه انتخاب کردید، میتوانید از ابزارهای edit displacement برای تنظیم انتخابهای خود استفاده کنید.
- از نوار ابزار Spatial Adjustments، روی دکمه Select Elements کلیک کنید.
- روی یکی از پیوندهای جابجایی کلیک کنید.
- روی ابزار Modify Link کلیک کنید .
- پیوند را به یک موقعیت جدید بکشید.
- پیوند را به مکان اصلی خود بکشید.

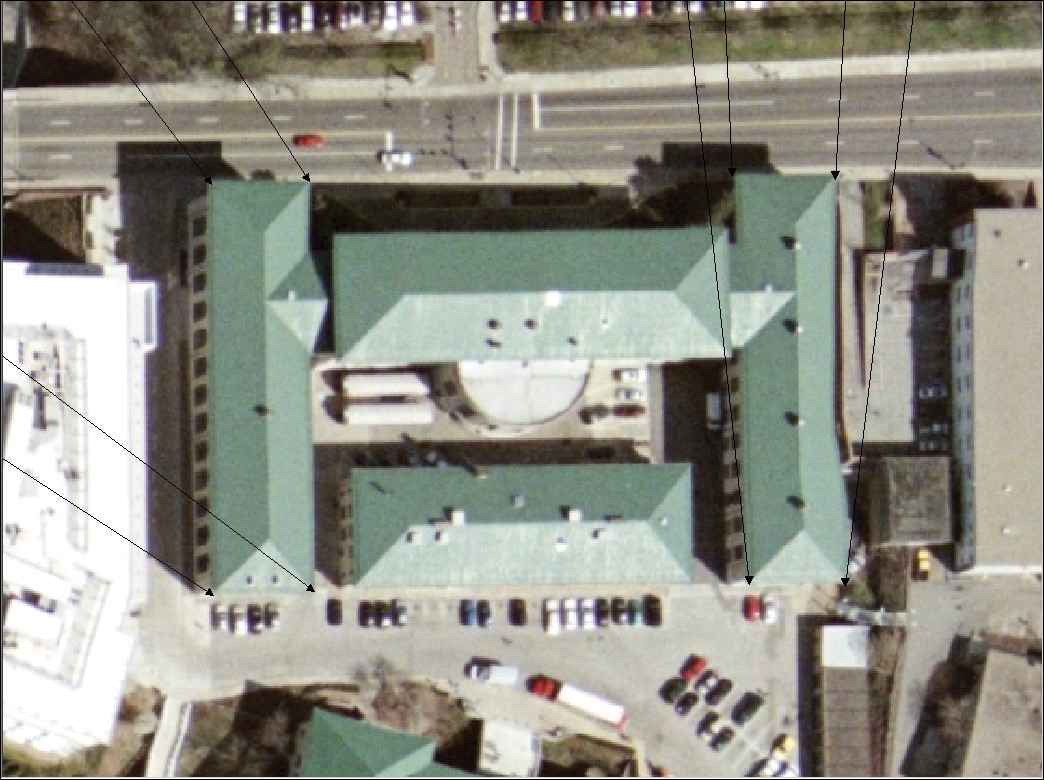

در تصویر هوایی به هال هامبورگ zoom کنید و از ابزار Modify Links برای انتقال دقیق تر پیوندهای جابجایی به گوشه های ساختمان همانطور که در شکل نشان داده شده است استفاده کنید.
ساختمان را تنظیم کنید
- از نوار ابزار Spatial Adjustment، روی Spatial Adjustment > Adjust کلیک کنید.
- ویرایش را متوقف کنید و ویرایش های خود را ذخیره کنید.

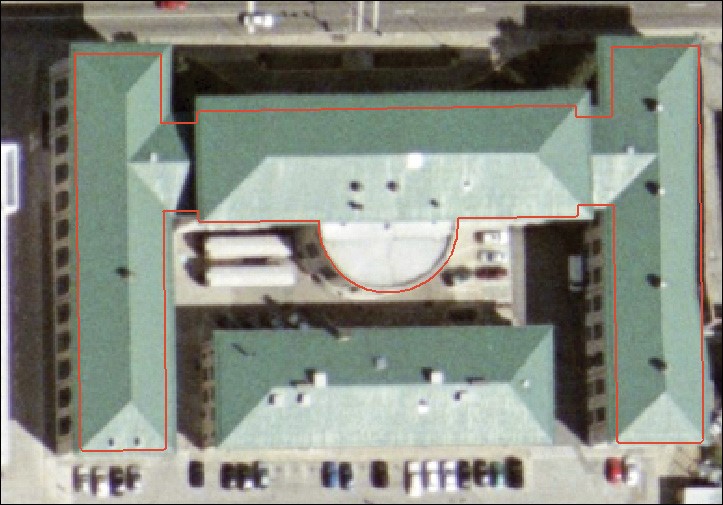

ArcMap ویژگی هامبورگ هال را کاهش می دهد تا با هندسه ویژگی در تصویر هوایی مطابقت داشته باشد. اگر تطابق به دست آمده آنطور که می خواهید خوب نیست، ویژگی هامبورگ هال را انتخاب کنید، پیوندهای جابجایی جدید را دوباره تعریف کنید و دوباره دستور Adjust را اجرا کنید.
- فایل نقشه خود را ذخیره کرده و از ArcMap خارج شوید.
