ویژگی های خط رقومی شده

برنامه ریزان شهری اغلب با کارشناسان حمل و نقل همکاری می کنند تا مسیر اتوبوس و مکان های توقف را تعیین کنند. خطوط مرکزی خیابان های موجود می توانند به عنوان لایه پایه برای رقومی کردن مکان های مسیر اتوبوس استفاده شوند. در این تمرین مسیرهای اتوبوس را که در محله میدل هیل پیتسبورگ هستند ایجاد می کنید.

یک کلاس اطلاعاتی خط برای مسیرهای اتوبوس ایجاد کنید

  1. Tutorial7-2.mxd را از پوشه Maps باز کرده و در پوشه Chapter7 ذخیره کنید.
  2. روی Windows > Catalog کلیک کنید.
  3. در درخت واره catalog، به Chapter7.gdb در پوشه Chapter7 بروید.
  4. روی Chapter7.gdb کلیک راست کرده و New > Feature Class را کلیک کنید.
  5. در قسمت Name تایپ کنیدمسیرهای اتوبوس و Line Features را برای Type انتخاب کنید.
  6. روی Next و NAD_1983_StatePlane_Pennsylvania_South_FIPS_3702_Feet به عنوان سیستم مختصات فعلی کلیک کنید.
  7. سه بار Next را کلیک کنید.

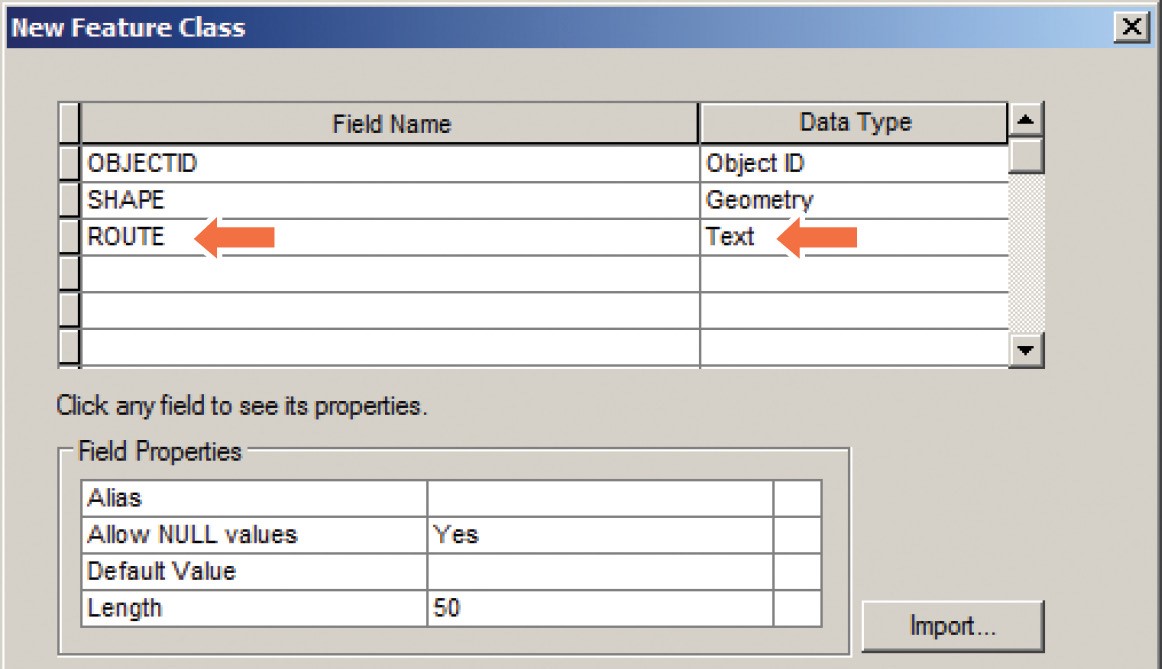

  8. مسیر vh به عنوان یک فیلد جدید تایپ کنید، Text را به عنوان نوع داده انتخاب کنید، روی Finish کلیک کنید و پنجره catalog را ببندید.

کلاس عارضه جدید مسیر اتوبوس به فهرست مطالب شما اضافه خواهد شد و اکنون آماده رقومی کردن مسیرها هستید.

نماد اطلاعاتی مسیر اتوبوس

  1. در فهرست مطالب، روی نماد خط BusRoutes کلیک کنید تا پنجره انتخاب نماد باز شود.
  2. رنگ مسیرهای اتوبوس را به آبی فوق العاده، عرض ۱٫۱۵ تغییر دهید.

منطقه را برای رقومی کردن آماده کنید و ویرایش را شروع کنید

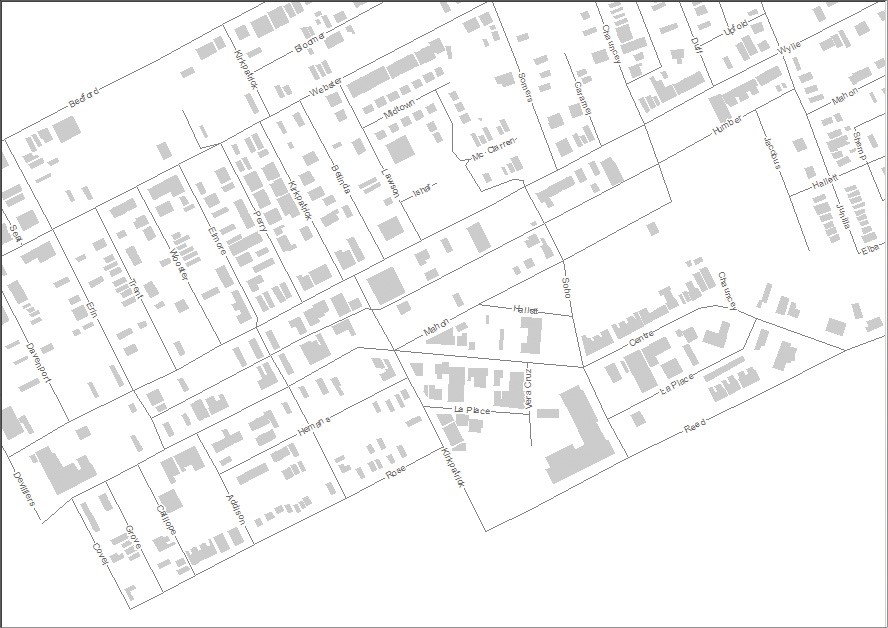

  1. روی Bookmarks > Center Avenue Route کلیک کنید تا همانطور که در تصویر نشان داده شده است، به منطقه zoom کنید.

۲٫در نوار ابزار ویرایشگر، روی ویرایشگر > شروع ویرایش کلیک کنید.

۳٫روی BusRoutes > OK کلیک کنید.

۴٫در نوار ابزار ویرایشگر، روی دکمه Create Features کلیک کنید.

۵٫در پنل Create Features، روی BusRoutes > Line در پنل Construction Tools کلیک کنید.

نقطه پایانی و راس snapping را تنظیم کنید

در اینجا فقط نقطه پایانی و راس snapping را روشن می‌کنید تا فقط به نقطه پایانی بخش خیابان بپیچید. Snapping باعث می شود رقومی شدن مسیرهای اتوبوس سریعتر شود.

  1. روی Customize > Toolbars > Snapping کلیک کنید.

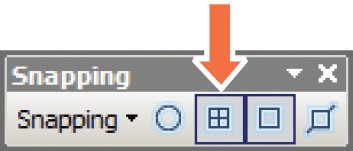

  2. دکمه های نقطه و لبه را از حالت انتخاب خارج کنید تا فقط دکمه های نقطه پایان و راس روشن باشند.

رقومی کردن با ضربه زدن به عوارض

  1. در نوار ابزار ویرایشگر، روی ابزار Straight Segment کلیک کنید.

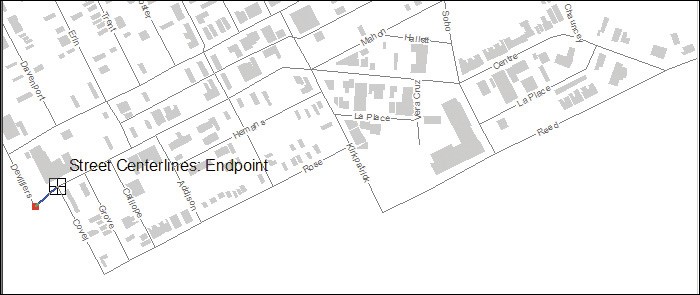

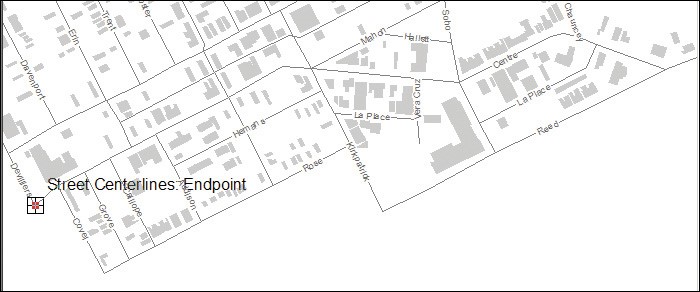

  2. برای انتخاب نقطه شروع مسیر، روی نقطه پایانی سمت چپ ترین خط مرکزی خیابان Center Avenue کلیک کنید.

۳٫مکان نما را به نقطه انتهایی خیابان بعدی (Centre و Covet) ببرید و کلیک کنید.

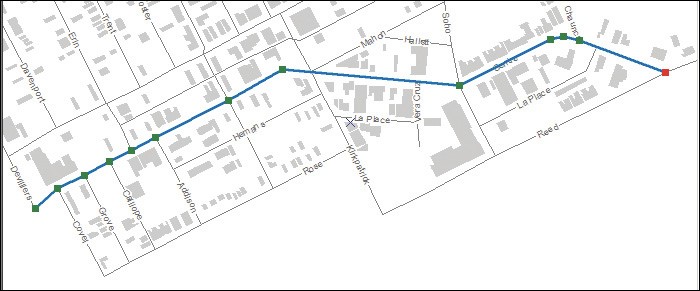

۴٫به تقاطع‌های خیابانی در طول مسیر اتوبوس نشان داده شده در تصویر ادامه دهید و برای پایان مسیر در تقاطع خیابان‌های مرکز و رید دوبار کلیک کنید.

شماره مسیر اتوبوس را وارد کنید

هنگام رقومی کردن یک ویژگی، اغلب ساده ترین کار است که داده ها را برای یک لایه وارد کنید. در اینجا شماره مسیر اتوبوس را برای مسیری که به تازگی رقومی کرده اید وارد می کنید.

  1. در فهرست مطالب، روی BusRoutes کلیک راست کرده و Open Attribute Table را کلیک کنید.

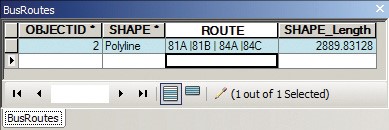

  2. ۸۱A|81B|84A|84Cبرای ROUTEتایپ کنید.

  1. جدول ویژگی BusRoutes را ببندید.

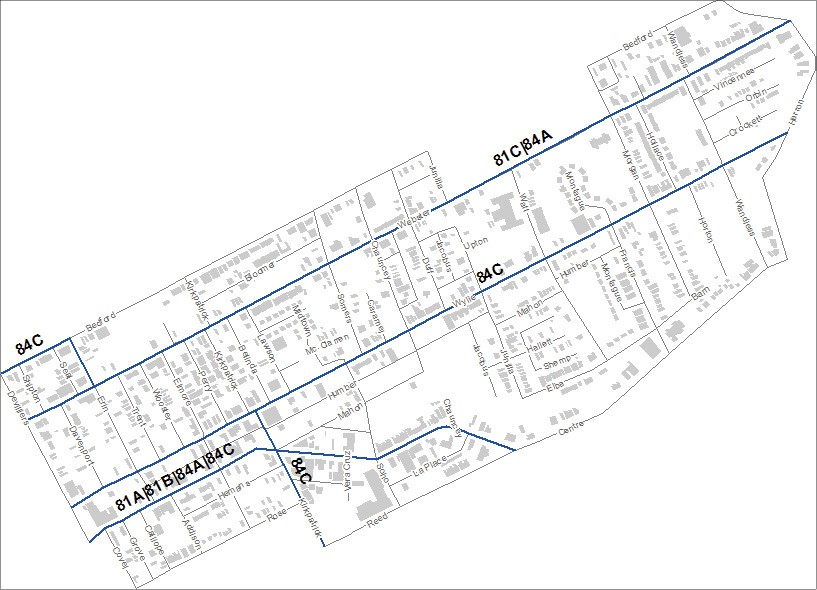

مسیرهای اتوبوس را برای خیابان های بدفورد/ارین، وبستر، وایل و کرک پاتریک دیجیتالی کنید. از نشانک های فضایی برای بزرگنمایی مکان های مسیر استفاده کنید. شماره مسیر و برچسب را مطابق شکل وارد کنید. حتماً برای هر مسیر یک خط رقومی کنید. پس از اتمام، ویرایش را متوقف کنید و ویرایش ها را در مسیرهای اتوبوس خود ذخیره کنید. فایل نقشه را ذخیره کنید.
